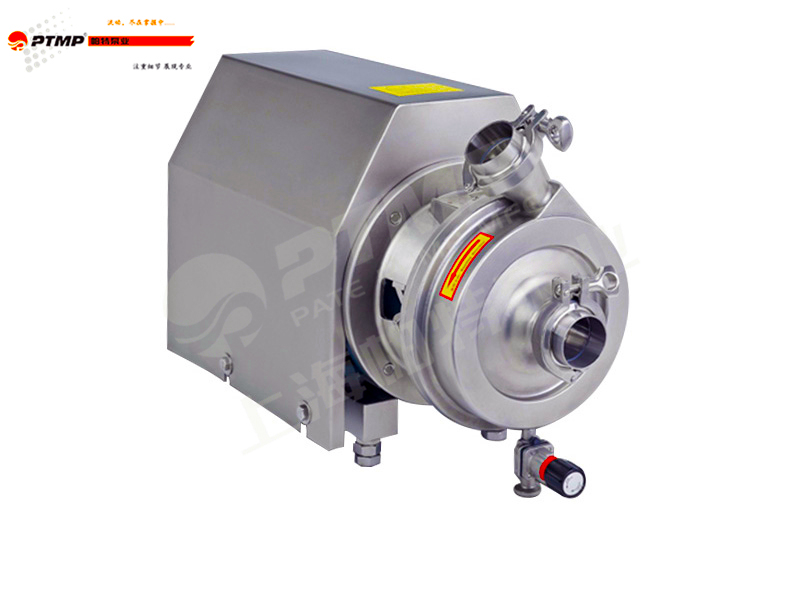

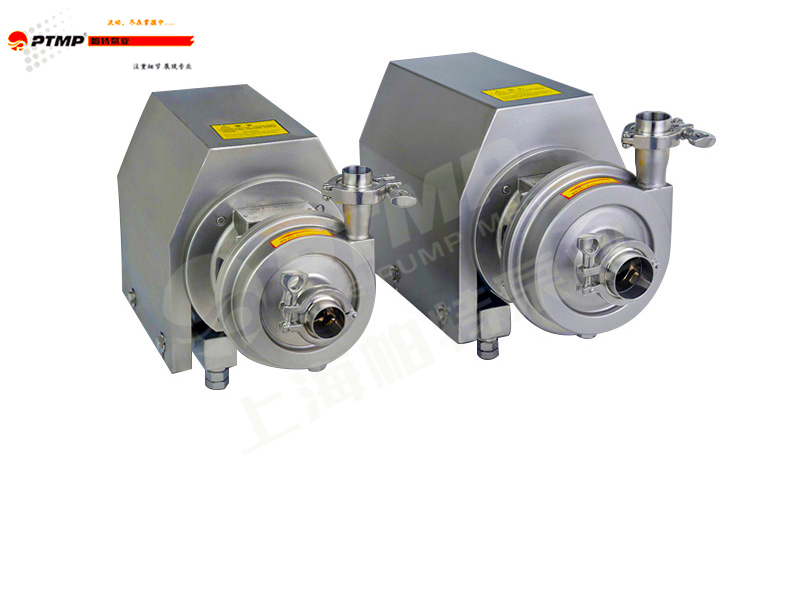

BAW型卫生级离心泵
   参数范围

    流量:3~60(t/h)

    扬程:15~36(m)

    温度:≤200℃

    压力:≤0.5(Mpa)

    水压:≤0.1(Mpa)

    泵体、端盖、叶轮:不锈钢

    机械密封:石墨,碳化钨/硅,不锈钢,四氟


产品概述:

品牌

帕特

产地

上海

吸入方式

单级单吸

泵轴位置

卧式

材质

不锈钢

电机防护等级

IP55

介质

牛奶,饮料,酒等液体

电机绝缘等级

F级

叶轮

封闭式

特性

适用于杀菌持温CIP清洗等阻力多的系统应用

   BAW型卫生级离心泵属单吸、单级、离心式卫生泵,适合输送牛奶、饮料、酒等各种液体,是食、化工、医药等行业不可缺少的输送设备。吸取的温度为200度左右。其中高扬程泵适用于管式杀菌、酸奶持温设备、CIP清洗等阻力较大的系统中应用。

型号意义:

   :BAW 3 - 14

                  14-扬程(m)

                  3-流量(t/h)

                  BAW-卧式离心泵

BAW型卫生级离心泵产品特点:

    主要由泵体、泵座、电动机部分组成。各部分分别由螺栓联接。

    底板下的支撑脚可任意调节,便于安装,无需固定的安装基础。安装时可根据不同需要把出口管安装成垂直方向或水平方向。

    设计时采用圆滑过度、刚性结构、厚壁设计。

    在材料的选用上泵体、泵盖、叶轮等大凡与物料接触的零件全由AISI316 或AISI304不锈钢制造。

    机械轴封采用高质量的不锈钢和碳化硅定制而成。大大提高了耐磨性和滋润型,延长了适用寿命。 电机选用了国际著名“ABB”电机,防护等级IP55.F级绝缘、宽电压结构。

    制作时泵体、叶轮采用整体精密浇铸,所有零件表面处理。

    安装时由专用工装夹具保证尺寸间隙。

    轴封处采用开启式结构,故即使轴封处有少量泄漏,亦可及时观察。即使短时间内未察觉也不会满溢到电动机。从而保证了电动机的使用寿命。

    制作精细,不易结垢,适用于CIP清洗。

    结构简单、拆卸方便,嗓音低,效率高,对物料处理平缓柔和,符合食品卫生要求又保证了产品的原有风味。

BAW型卫生级离心泵性能参数表:


安装注意事项:

   1、安装前根据按外形及安装尺寸做好地脚基础,根据管路位置安装使得便利管理。

   2、起动前先将液体灌满泵体,严禁无介质运转和倒转,否则泵体内因缺泛液体冷却而损坏机械密封。

   3、安装位置如果高于液面,须加附装灌液装置。停用时应先关液管阀门,避免液体倒流。

   4、如果更换滚珠轴承或泵轴时,必须折下机架,松开前端轴承盖螺钉,折下泵轴后端园螺母和联轴节,将泵轴向前端方向打出,再后折下后端轴封盖子。

   5、维修离心泵,先拆泵体,再松开机械密封螺钉,折下机械密封。

   6、检修和更换易损件后进行重新装配时。

启动注意事项:

    1、离心泵在进口阀门全开,出口阀门全闭状态下起动。这是因为闭闸起动时,所需功率Zui小、起动电流也Zui小,对泵及电气设备有保护作用。待达到额定转速,确认压力已经上升之后,再把出口阀慢慢地打开。

   2、起动时空转时间不能过长,一般为2-3min。因为当流量等于零时,相应的轴功率并不等于零,而此时功率主要消耗在水泵的机械损失上,长时间闭闸空转会使泵壳内的液体气化,水温度上升,泵壳、轴承发热严重时可导致泵壳的热力变形。

   3、起动时如发现有电机的“嗡嗡"声而未转动有可能是缺相运行,此时,应迅速切断电源,待检查原因处理后再重新起动。对于较大的电机带动的泵每两次起动间隔要5min以上,且连续起动次数不超过两次,以保护电气设备。

   4、对于降压起动的水泵,切换时间不宜过短或过长,在4-10g之间,以达到保护电气设备目的。另外起动时操作人员不能马上离开现场,必须确认泵已经切换正常运行后才能离开现场。

   5、在降压起动时,要特别注意电流表的动作、开关柜内的声响及指示灯的转换,特别是在有其他泵运行的情况下,由于周围噪声很大,这一点很重要,主要是防止烧坏频敏及电气设备。

操作注意事项:

   1、禁止无水运行,不要调节吸入口来降低排量,禁止在过低的流量下运行。

   2、监控运行过程,彻底阻止填料箱泄漏,更换填料箱时要用新填料。

   3、确保机械密封有充分冲洗的水流,水冷轴承禁止使用过量水流。

   4、润滑剂不要使用过多。

   5、按推荐的周期进行检查。建立运行记录,包括运行小时数,填料的调整和更换,添加润滑剂及其他维护措施和时间。对离心泵抽吸和排放压力,流量,输入功率,洗液和轴承的温度以及振动情况都应该定期测量记录。

   6、卫生级离心泵的主机是依靠大气压将低处的水抽到高处的,而大气压只能支持约10.3m的水柱,所以离心泵的主机离开水面12米无法工作。

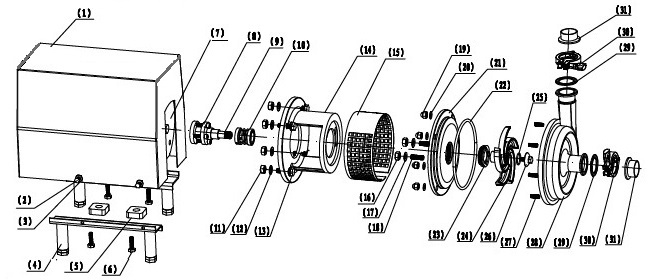

结构图:


序号名称序号名称序号名称序号名称
1泵壳9泵轴17平垫25o型圈
2螺栓10动环18螺栓26轴帽
3平垫11螺母19螺母27螺栓
4支脚12平垫20平垫28泵盖
5减震垫13螺栓21泵座29橡胶垫
6螺栓14支架22O型圈30卡箍
7电机15防护网23静环31接头
8轴夹16螺母24叶轮

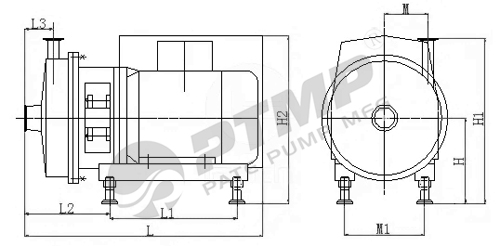

安装尺寸图:


安装尺寸表:

泵型号MHH1M1
BAW-3-15
65200335180
BAW-3-2465200335180
BAW-5-2485200335180
BAW-5-3685200335180
BAW-10-2490210350190
BAW-10-3690210350190
BAW-15-24
95220370190
BAW-15-3695220370190
BAW-20-24100235395195
BAW-20-36100235395195
