PTQ型气动隔膜泵

    参数范围

    流量:27~1060(m3/h)

    扬程:70~84(m)

    温度:15℃~150℃

    压力:≤1.6(Mpa)

    泵壳:聚丙烯,聚甲醛,铝合金,不锈钢,铸铁,铸钢,聚四氟乙烯

    隔膜:山道、聚醚、丁晴、耐磨、氟橡胶,聚氨酯,聚四氟乙烯


产品概述:

   PTQ型气动隔膜泵品质卓越、在各种应用场合中均能平稳、安全、可靠的泵送介质。新型的气阀设计确保输送更稳定、无死点,即使在较低的压缩空气下,气阀也无需任何润滑。正是由于这些独特的设计,不但可以泵送高磨损性的介质,也可以泵送高粘度或含固体颗粒的介质。

   PTQ型不锈钢气动隔膜泵可以干转,而无任何损坏,我们可以根据客户的使用要求和应用场合选择不同材质的泵壳、球阀、膜片等部件、以提供合理、性价比高的解决方案。

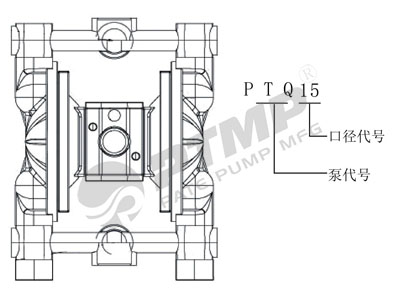

型号意义:

   PT Q - 15

                 15-表示口径代号

                  Q-气动隔膜泵

                  PT-帕特代号

产品特点:

   1、 模块式空气阀 无停转 通畅 迅速换向。

   2、 出色的流量和效率、可变流量和压力

   3、 与其他隔膜泵相比,活动部件非常少。

   4、 干运行能力。

   5、 可干转而无任何损坏。

   6、 可实现远程控制。

   7、 能耗小,压缩空气泄漏量极低。

   8、 可输送高稠、高粘度、固体颗粒等液体介质。

   9、 提供多种材料产品,适用各种应用场合。

   10、与同类隔膜泵相比,隔膜使用寿命可延长5倍。

产品用途:

   1.饮料行业:酵母、沉淀物、啤酒花、糖浆、红酒、水果汁、玉米糖浆等。

   2.制药行业:植物栲胶、药片泥、酒精、助滤器等。

   3.电子工业:溶剂、电镀槽、超纯液体、超声波清洗液、酸性废水、蚀刻液、抛光剂。

   4.油漆喷涂:树脂、溶剂、酸衍生物、木材防腐剂、凝固喷涂油漆,二氧化钛、底漆、染色剂、树脂、溶剂、木防腐剂、着色剂、混泥土涂料、二氧化钛浆、弥散剂油漆、清洗液。

   5.食品行业:盐水、巧克力、醋、糖浆、植物油、豆油、蜂蜜、花生酱。

   广泛应用于石油、化工、、涂料、陶瓷、采矿业、食品饮料业、制药、造纸业、电子业、纺织业、建筑业、汽车业、家具业、环保、水处理等行业。

性能参数表:

泵型号

流量(L/min)

扬程(m)

干吸程(m)

湿吸程(m)

空气供给(bar)

颗粒直径(mm)

口径(mm)

压缩空气入口

PTQ-10

27

70

2.1

3.7-6.4

7

1.6

3.8

1/4

PTQ-15

57

84

4

7.6

8.4

2.5

1/2

3/8

PTQ-20

57

84

4

7.6

8.4

2.5

3/4

3/8

PTQ-25

157

84

4

8

8.4

4

1

1/2

PTQ-40

358

84

5

8

8.4

5

1.5

1/2

PTQ-50

587

84

5

8

8.4

6

2

1/2

PTQ-80

1060

84

5

8

8.4

9.4

3

1

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999

工作原理:

37种常见水处理泵的工作原理动态图!

   一,连接压缩空气后,气阀控制压缩空气推动膜片向友移动,同时膜片会挤压右膜腔室中的介质从而将介质排除泵腔。膜片不仅起输送介质的作用,同时在泵腔中起隔离压缩空气和介质。当一个膜片被压缩空气推向远离中间体时,与此同时通过连杆链接的另外一个膜片移向中间体时,与此同时通过连杆链接的另外一个膜片移向中间体,其中处于高压的连杆其作用是连接位于两个膜腔室中的膜片。当膜片2移向中间体时,膜片后面的高压空气通过阀门的换向通过消音器被迫排放到外界。当膜片2移向中间气阀时,泵入口产生真空并通过大气压力将介质压入泵的进口中。此时蹦的进口阀球会被抬高而离开阀座,保证介质很轻松的通过进口管路而充入泵腔中。

   二,当膜片1位于高压空气下时,膜片1随着冲程慢慢的移动到最大位置。同时,通过气阀控制压缩空气慢慢充入膜片2后面的空间。此压缩空气势必将推动膜片2慢慢远离中间体,通过连杆的连接,膜片1 开始移向中间体。膜片2将挤压膜腔室中介质并通过水利作用再进口处的阀球上,使得阀球和阀座的接触后而封闭进口管路。同时,同样的水利作用在出口处球阀上并提升球阀,打开出口管路,另一侧的出口处球阀因压力的作用而关闭,进口处的球阀同样因压力的作用而打开,液体也就被吸入泵腔室内。

   三,当一个充成完成后,通过气阀的换向使得膜片1后面再次被充入压缩气体,同时膜片2开始移向中间体,膜片2后面的气体也开始通过气阀及消音器排向外界。

故障排除:


故障问题

解决方法

系统中吸入高度过大

若吸入高度超过4米,大多数情况下用液体充满泵室即可启动泵

系统中正吸入高度过大

当液体正吸入高度超过3米时应安装一个背压装置。

系统压差超过供气压力

增加泵的进气压力,大部分隔膜泵都按照零流量情况下1:1的压力比进行设计。

供气压力或流量超过系统压差

根据所公布的《性能曲线》进行计算,减少泵的进气口压力和流量,泵会通过快速循环使流体发生空化。

吸入管道尺寸过小

按照尺寸图纸的推荐值进行连接

空气管道受限或者尺寸过小

采用更大的气管进行连接

死机不工作

检查气阀里面塑料配件是否有破损情况,阀块是否磨蚀。

死机不工作

检查气阀里面密封件是否磨蚀坏掉,是否分流阀和导向阀的气流换向器磨蚀或卡主,不能自由移动或连接部位断裂的情况。

死机不工作

拆卸并检查配气阀组件和引导换向阀顶针,更换所有断裂或失灵磨蚀的零部件。确保阀块和引导换向阀可平稳自如移动,重新安装前检查阀口是否堵住。

泵用刚性管道连接

安装柔性连接器和阻尼器

排气消声器堵塞

取下消声器,拆开消声器清洗或除冰,然后重新安装

在排气消声器中泵入了液体

拆除泵室检查隔膜的裂缝或松动的隔膜板部件。

吸入端漏气或产品中进入空气

目视检查所有吸入端的垫片和管道连接部分

止回阀堵塞

把泵上的过水进出口部件拆下来,然后人工清除止回阀凹出的堵塞物。

止回阀或其阀座磨损或未对齐

检查止回阀及阀座的磨损情况及支撑情况。如有必要可进行更换。

吸入管堵塞

清除或用水冲掉堵塞物,检查并清理所有吸入口滤网。



结构图:



泵体材料

代号

隔膜材料

代号

铝合金

L

丁氟橡胶

NBR

铸铁

Z

氟橡胶

F

工程塑料

S

乙丙橡胶

EPDM

不锈钢

B

氯丁橡胶

CR

衬胶

ZCJ

四氟橡胶

F46

分体图:


零件号

名称

数量

零件号

名称

数量

155-PP

气阀主体

1

1516-PC

活塞固定板

2

156-PP

气阀壳体

1

1517-VT

固定板o环

2

157-PE

消声器

1

1518-VT

活塞V型圈

2

1509-SS

连杆轴

1

1519-PP

活塞

1

1510-PP

连杆定位板

2

1520-SS

活塞固定销

2

1511-VT

连杆V型圈

2

1521-CM

换气阀

1

1512-SS

卡环

2

1522-CM

换气阀阀板

1

1513-PM

换向阀

5

1522-1-LE

换气阀密封垫

1

1514-VT

换向轴V型圈

6

1522-2-PP

换气阀垫

1

1515-SS

换向轴

1

1523-LE

气阀密封垫

1

安装尺寸图:


非过水部材质:

非过水部材质聚丙烯铝合金
代号PPAL

过水部材质:

过水部材质聚丙烯聚甲醛PVDF铝合金
代号PPPMKVAL
过水部材质304不锈钢316不锈钢球墨铸铁聚四氟乙烯
代号SSLLACTF

隔膜材质:

过水部材质聚四氟乙烯山道橡胶聚醚橡胶丁晴橡胶
代号TFSTHYBN
过水部材质三元乙丙橡胶TPV耐磨橡胶氟橡胶聚氨酯
代号EPGEVTPU

止回阀材质:

过水部材质聚四氟乙烯山道橡胶聚醚橡胶丁晴橡胶三元乙丙橡胶TPV耐磨橡胶
代号TFSTHYBNEPGE
过水部材质氟橡胶聚氯乙烯304不锈钢316不锈钢陶瓷
代号VTPCSSLLCM
