FSB型氟塑料合金离心泵

    参数范围

    流量:12.5~100(m3/h)

    扬程: 20~50(m)

    温度:-20℃~120℃

    压力:≤1.6(Mpa)

    泵轴:45钢,不锈钢

    泵体、端盖、叶轮:铸铁,合金氟塑料

    机械密封:石墨,碳化钨/硅,硬质合金


产品概述:

材料名称

ZG1Cr18Ni9

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

代号

303

305

306

材料名称

ZG1Cr18Ni12Mo2Ti

ZG1Cr18Mn13Mo2CuN


代号

307

402


   FSB型氟塑料合金离心泵是由耐腐蚀材料生产的FSB、FSB-D系列泵,具有强耐腐性,且机械强度高、不老化、无污染分解,FSB-D系列可在-80℃~150℃温度的条件下,长期输送任意浓度的各种酸、碱、盐、强氧化剂等多种腐蚀性介质,因而广泛适用于化工、石油、制药、农药、冶炼、染料、造纸、电镀、食品等行业。

   FSB和FSB(D)型离心泵,过流部件全部采用氟塑料合金制造,结构紧凑,操作简单,价格低廉,两种型号的泵壳,叶轮,机封等均可互换使用,深受农药,电子,造纸等行业的欢迎

型号意义:

   80 FS B - 30 D

               D-短支架

               30-扬程30(m)

               B-单级单吸悬臂式离心泵

             FS-泵过流件为氟塑料制造

               80-进口直径是80(mm)

产品特点:

   FSB型氟塑料合金离心泵由泵体,叶轮,合盖,密封件,支架,泵轴,边轴器,吊紧螺栓,螺母,底板组成。

   1、泵体:左右两边连接部分内埋钢质法兰圈各一只模压塑料合成金制成。

   2、合盖右边一侧内埋一只不锈钢(1Cr18Ni9Ti)模压塑料合金而成。

   3、叶轮:采用接轴连接方法,金属轴为优质钢精加工后外包塑料合成金模压而成,使叶轮与金属接轴牢固地结为一体,保证轴根与叶轮后部承受随旋转时的扭矩力,这样介质浸湿部分为塑料合金。

   4、机械密封:采用WB2型、ST型不用冷却水可调式端面密封技术,由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。

产品用途:

   本产品广泛适用于:汽车制造中的酸洗、喷漆工艺;有色金属冶炼中的电解液输送;离子膜烧碱项目中的氟水、废水处理和加酸等工艺流程.

性能参数表:

泵型号

进口口径(mm)

出口口径(mm)

流量(m3/h)

流量(L/s)

扬程(m)

轴功率(kw)

功率(kg)

转速(r/min)

汽蚀余量(m)

效率(%)

FSB50-32-125

50

32

12.5

3.47

20

1.33

2.2

2900

3

51

FSB50-32-160

50

32

12.5

3.47

32

2.37

4

2900

3

46

FSB50-32-200

50

32

12.5

3.47

50

4.36

7.5

2900

3

39

FSB65-50-125

65

50

25

6.94

20

2.2

3

2900

3.5

62

FSB65-50-160

65

50

25

6.94

32

3.82

5.5

2900

3.5

57

FSB65-40-200

65

40

25

6.94

50

6.53

11

2900

3.5

52

FSB80-65-125

80

65

50

13.88

20

3.95

5.5

2900

4

69

FSB80-65-160

80

65

50

13.88

32

6.5

11

2900

4

67

FSB80-50-200

80

50

50

13.88

50

10.8

15

2900

4

63

FSB100-80-125

100

80

100

27.77

20

7.1

11

2900

4.5

77

FSB100-80-160

100

80

100

27.77

32

11.9

15

2900

4.5

73

FSB100-65-200

100

65

100

27.77

50

18.9

30

2900

4.5

73

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999

故障解决方法:

故障分析故障原因解决方法
泵不吸水吸入阀有杂物或未打开,或吸入管堵塞管路系统密封性差从轴封处吸入空气灌泵系统故障打开吸入阀,排除杂物,疏通吸入管。检察管路,尤其分段试压连接法兰处,堵漏。更换轴封,压紧填料密封检查及维修灌泵
泵不能启动原动机发生故障(包括电源);泵卡住;填料函压得太紧;排出阀门未关。检查电源及原动机情况;再次盘车确定联轴器情况;放松填料;管进出口阀门,再次启动。
泵不排液灌泵不足(或泵内气体未排净);泵转向不对;泵转速太低;滤网、吸入管堵塞;吸入高度太高,或吸入口液体供给不足,造成吸入真空。重新灌泵;再次确定泵的旋转方向;检查电机空转转速,检查减速器的减速比,确定泵转速是否符合设计转速; 清洗滤网,疏通吸入管; 调整吸入口管线,高于泵的入口,调整泵的上部供液系统,保证介质供应充分。
泵排液后中断吸入管路漏气; 灌泵时吸入侧气体未排尽; 吸入侧突然被异物堵住,或吸入口滤器堵塞; 吸入管脱水,大量气体吸入 检查吸入侧连接处及填料函的密封情况; 重新灌泵; 停泵,清洗滤芯,疏通吸入管路; 检查吸入管路是否破裂,并联进口管线上的阀门是否打开(不常用的管线)。
流量不足 系统净扬程增加; 阻力损失增加; 口环及叶轮磨损过大; 其它地方漏液; 泵叶轮堵塞、磨损、腐蚀。 检查液位高度和系统压力; 检察管路及止回阀等有无故障; 更换口环及叶轮; 检查轴封等地方; 清洗、检查、调换。
扬程不够叶轮装反(双吸泵); 液体密度、黏度与设计条件不符; 操作流量太大。检查叶轮; 检查有关物理性质; 调解阀门、减少流量。
运行超负荷动机质量差,定转子摩擦; 叶轮与承磨环、叶轮与泵壳有摩擦; 液体密度增加; 填料压得太紧或干摩擦; 轴承损坏; 转速过高; 泵轴弯曲; 轴向力平衡装置失效; 联轴器对中不良或轴向间隙太小; 输送液体黏度过高或密度过大。 检查更换电动机; 检查泵内零件并加以修理; 检查密度; 放松填料、检查水封管; 检查与更换轴承; 检察原动机转速与电源; 校正泵轴; 检查平衡空、回水管是否堵塞; 检查联轴节,调整对中; 更换大功率电动机。
泵振动或噪音超标地脚螺栓松动或底座焊接不合格; 泵发生流蚀(流量过大,吸入阻力增加或液体操作温度过高); 泵发生喘振(系统净扬程压力高于泵关死压力) 叶轮损坏或有异物。拧紧地脚螺栓,对底座焊接重新 检查,如果必要,底座重新焊接; 检查原因并排除制; 检查排出也为和压力是否过高; 拆开泵体检查,更换、去除异物。
轴封过热填料密封压得过紧; 机械密封有故障。 调整密封压力; 检查、修理或更换机械密封

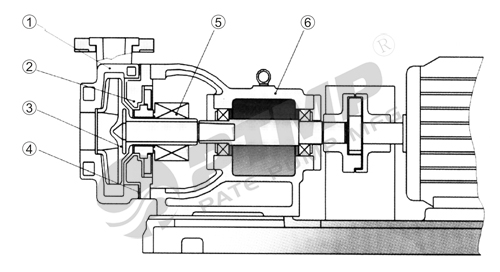

结构图:


序号名称序号名称
1泵体4调整盖
2后盖5机械密封
3叶轮
6支架

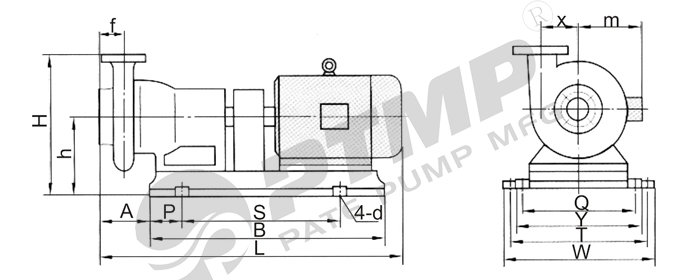

安装尺寸图:


安装尺寸表:

泵型号L
BSPAHhf
4-Φd
40FSB-2078661545580107287162584-Φ16
40FSB-3078661545580107287162584-Φ16
50FSB-2578661545580107287162584-Φ16
50FSB-3078661545580107287162584-Φ16
65FSB-32940725480130142347197744-Φ16
80FSB20980725480130142347197744-Φ16
80FSB-25980725480130142347197744-Φ16
80FSB-30980710480125142347197744-Φ16
80FSB-401200920660124142410230854-Φ16
80FSB-501210920660124142410230854-Φ16
80FSB-551255920660124142410230854-Φ16
100FSB-32118011307202051425002801004-Φ24
