PTW型卧式离心泵

    参数范围

    流量:3.6~1800(m3/h)

    扬程:8~150(m)

    温度:-15℃~105℃

    压力:≤1.6(Mpa)

    泵轴:45钢,不锈钢

    泵体、端盖、叶轮:铸铁,不锈钢

    机械密封:石墨,碳化钨/硅,不锈钢,四氟


产品概述:

   PTW型卧式离心泵根据IS型离心泵与立式泵的独特结构组合设计,并严格按照国际标准ISO2858和新型的国家管道离心泵标准JB/T53058-93进行设计制造的有效节能产品。该泵采用水力模型优化设计而成。同时根据使用温度、介质等不同在PTW型基础上派生出热水泵、高温泵、化工泵、油泵等。

    1、PTW型管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林灌溉,消防增压及设备配套,使用温度T:≤80℃。

    2、PTWR(WRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵,PTWR使用温度T:≤120℃、WRG使用温度T:≤240℃。

    3、PTWH型卧式化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门,使用温度T:-20℃~120℃。

    4、PTWB型卧式油泵,供输送汽油、柴油等石油产品,使用温度T:-20℃~120℃。

型号意义:

   PTW PTWH PTWR PTWB 200 - 400 I A B C

                  C-叶轮第三次切割

                  B-叶轮第二次切割

                  A-叶轮初次切割

                  I-扩流型

                  400-叶轮名义直径(mm)

                  200-泵进出口公称直径(mm)

                PTWB-帕特单级单吸卧式油泵

                PTWR-帕特单级单吸卧式热水型离心泵

                PTWH-帕特帕特单级单吸卧式化工泵

                PTW-帕特单级单吸卧式离心泵

                   注:PTWH、PTWR、PTWB的性能参数,安装尺寸与PTW相同

产品特点:

   PTW型卧式离心泵是在IS型单级离心式清水泵及ISG型管道式离心泵的基础上进行设计制造而成;本系列泵在原IS泵的基础上对其结构进行了大胆的改进设计,同时吸取了ISG型泵的优点,性能参数采用ISO2858标准,产品质量执行JB/T52062-93标准,其经济技术性能指标达到国内同类产品水平;PTW型泵由于电机与泵直联,简化了中间传动的结构,增强了运行的平稳性,并比普通卧式泵占地面积减少了30%,轴封采用硬质合金机械密封,寿命长,且具有噪音低,维修方面、振动小等优点。

产品用途:

   适用于工业、城市给水、高层建筑供水,消防管道增压,冷暖空调,冷热水循环,远距离输水生产,工艺循环增压输送,并适用于各种给排水设备、锅炉等设备的配套使用.

性能参数表:

泵型号

流量(m3/h)

流量(L/s)

扬程(m)

效率%

转速(r/min)

功率(kw)

汽蚀余量(m)

重量(kg)

隔振器

25-110

4.0

1.11

15.0

42

2900

0.55

2.3

26

SD41-0.5

25-125

4.0

1.11

20.0

36

2900

0.75

2.3

28

SD41-0.5

25-125A

3.6

1.00

16.0

35

2900

0.75

2.3

27

SD41-0.5

25-160

4.0

1.11

32

32

2900

1.5

2.3

39

SD41-0.5

25-160A

3.7

1.03

28

31

2900

1.1

2.3

34

SD41-0.5

32-125

5.0

1.39

20

44

2900

1.1

2.3

28

SD41-0.5

32-125A

4.5

1.25

16.0

43

2900

0.75

2.3

28

SD41-0.5

32-160

6.3

1.75

30

44

2900

1.5

2.3

39

SD41-0.5

32-160A

4.0

1.11

25

34

2900

1.1

2.0

38

SD41-0.5

32-200

4.5

1.25

50.0

32

2900

3

2.0

55

SD41-0.5

32-200A

4.0

1.11

44

40

2900

2.2

2.0

74

SD41-0.5

32-160(I)

6.3

1.75

32

40

2900

2.2

2.0

47

SD41-0.5

32-200(I)

6.3

1.75

50.0

33

2900

4

2.0

43

SD41-0.5

40-100

6.3

1.75

12.5

54

2900

0.55

2.3

32

SD41-0.5

40-100A

5.6

1.56

10.0

52

2900

0.55

2.3

32

SD41-0.5

40-125

6.3

1.75

20

46

2900

1.1

2.3

34

SD41-0.5

40-125A

5.6

1.56

16

45

2900

0.75

2.3

33

SD41-0.5

40-160

6.3

1.75

32

40

2900

2.2

2.3

47

SD61-0.5

40-160A

5.9

1.64

28

39

2900

1.5

2.3

43

SD61-0.5

40-160B

5.5

1.53

24

38

2900

1.1

2.3

38

SD61-0.5

40-200

6.3

1.75

50

33

2900

4

2.3

74

SD61-0.5

40-200A

5.9

1.64

44

31

2900

3

2.3

62

SD61-0.5

40-200B

5.3

1.47

36

29

2900

2.2

2.3

105

SD61-0.5

40-250

6.3

1.75

80

28

2900

7.5

2.3

52

SD61-0.5

40-250A

5.9

1.64

70

28

2900

5.5

2.3

98

SD61-0.5

40-250B

5.5

1.53

60

27

2900

4

2.3

77

SD41-0.5

40-100(I)

12.5

3.47

12.5

62

2900

1.1

2.3

34

SD41-0.5

40-100(I)A

11.0

3.05

10.0

60

2900

0.75

2.3

32

SD41-0.5

40-125(I)

12.5

3.47

20.0

58

2900

1.5

2.3

38

SD41-0.5

40-125(I)A

11.0

3.05

16.0

57

2900

1.1

2.3

33

SD61-0.5

40-160(I)

12.5

3.47

32

52

2900

3

2.3

56

SD61-0.5

40-160(I)A

11.7

3.25

28

51

2900

2.2

2.3

47

SD61-0.5

40-160(I)B

10.4

2.89

22

50

2900

1.5

2.3

43

SD61-0.5

40-200(I)

12.5

3.47

50

46

2900

5.5

2.3

85

SD61-0.5

40-200(I)A

11.7

3.25

44

45

2900

4

2.3

75

SD61-0.5

40-200(I)B

10.6

2.94

38

44

2900

3

2.3

63

SD61-0.5

40-250(I)

12.5

3.47

80

38

2900

11

2.3

145

JG2-1

40-250(I)A

11.6

3.22

70

38

2900

7.5

2.3

95

SD61-0.5

40-250(I)B

10.8

3.0

60

37

2900

7.5

2.3

94

SD61-0.5

40-250(I)C

10.0

2.78

52

36

2900

5.5

2.3

88

SD61-0.5

50-100

12.5

3.47

12.5

62

2900

1.1

2.3

36

SD61-0.5

50-100A

11

3.05

10

60

2900

0.75

2.3

35

SD61-0.5

50-125

12.5

3.47

20

58

2900

1.5

2.3

43

SD61-0.5

50-125A

11

3.05

16

57

2900

1.1

2.3

38

SD61-0.5

50-160

12.5

3.47

32

52

2900

3

2.3

59

SD61-0.5

50-160A

11.7

3.25

28

51

2900

2.2

2.3

51

SD61-0.5

50-160B

10.4

2.89

22

50

2900

1.5

2.3

47

SD61-0.5

50-200

12.5

3.47

50

46

2900

5.5

2.3

101

SD61-0.5

50-200A

11.7

3.25

44

45

2900

4

2.3

80

SD61-0.5

50-200B

10.6

2.94

36

44

2900

3

2.3

68

SD61-0.5

50-250

12.5

3.47

80

38

2900

11

2.3

160

JG2-1

50-250A

11.6

3.22

70

38

2900

7.5

2.3

115

SD61-0.5

50-250B

10.8

3.0

60

37

2900

7.5

2.3

114

SD61-0.5

50-250C

10.0

2.78

52

36

2900

5.5

2.3

108

SD61-0.5

50-100(I)

25

6.94

12.5

69

2900

1.5

2.5

41

SD61-0.5

50-100(I)A

22.3

6.19

10

67

2900

1.1

2.5

36

SD61-0.5

50-125(I)

25

6.94

20

68

2900

3

2.5

56

SD61-0.5

50-125(I)A

22.3

6.19

16

66

2900

2.2

2.5

48

SD61-0.5

50-160(I)

25

6.94

32

63

2900

4

2.5

72

SD61-0.5

50-160(I)A

23.4

6.5

28

62

2900

4

2.5

71

SD61-0.5

50-160(I)B

21.6

6.0

24

58

2900

3

2.5

59

SD61-0.5

50-200(I)

25

6.94

50

58

2900

7.5

2.5

108

SD61-0.5

50-200(I)A

23.5

6.53

44

57

2900

7.5

2.5

107

SD61-0.5

50-200(I)B

21.8

6.06

38

55

2900

5.5

2.5

100

SD61-0.5

50-250(I)

25

6.94

80

50

2900

15

2.5

175

JG2-1

50-250(I)A

23.4

6.5

70

50

2900

11

2.5

165

JG2-1

50-250(I)B

21.6

6.0

60

49

2900

11

2.5

165

JG2-1

50-315(I)

25

6.94

125

40

2900

30

2.5

310

JG2-2

50-315(I)A

23.7

6.58

113

40

2900

30

2.5

245

JG2-2

50-315(I)B

22.5

6.25

101

39

2900

22

2.5

215

JG2-2

50-315(I)C

20.6

5.72

85

38

2900

15

2.5

195

JG2-2

65-100

25

6.94

12.5

69

2900

1.5

2.5

46

SD41-0.5

65-100A

22.3

6.19

10

67

2900

1.1

2.5

41

SD41-0.5

65-125

25

6.94

20

68

2900

3

2.5

58

SD61-0.5

65-125A

22.3

6.19

16

66

2900

2.2

2.5

49

SD61-0.5

65-160

25

6.94

32

63

2900

4

2.5

75

SD61-05

65-160A

23.4

6.5

28

62

2900

4

2.5

75

SD61-0.5

65-160B

21.6

6.0

24

58

2900

3

2.5

63

SD61-0.5

65-200

25

6.94

50

57

2900

7.5

2.5

107

SD61-0.5

65-200A

23.5

6.53

44

57

2900

7.5

2.5

107

SD61-0.5

65-200B

21.8

6.06

38

55

2900

5.5

2.5

100

SD61-0.5

65-250

25

6.94

80

50

2900

15

2.5

180

JG2-1

65-250A

23.4

6.5

70

50

2900

11

2.5

170

JG2-1

65-250B

21.6

6.0

60

49

2900

11

2.5

170

JG2-1

65-315

25

6.94

125

40

2900

30

2.5

320

JG2-2

65-315A

23.7

6.58

113

40

2900

22

2.5

255

JG2-2

65-315B

22.5

6.25

101

39

2900

18.5

2.5

225

JG2-2

65-315C

20.6

5.72

85

38

2900

15

2.5

205

JG2-2

65-100(I)

50

13.9

12.5

73

2900

3

3.0

63

SD61-0.5

65-100(I)A

44.7

12.4

10

72

2900

2.2

3.0

53

SD61-0.5

65-125(I)

50

13.9

20

72.5

2900

5.5

3.0

99

SD60-0.5

65-125(I)A

45

12.5

16

71

2900

4

3.0

78

SD60-0.5

65-160(I)

50

13.9

32

71

2900

7.5

3.0

103

SD60-0.5

65-160(I)A

46.7

13.0

28

70

2900

7.5

3.0

103

SD60-0.5

65-160(I)B

43.3

12.0

24

69

2900

5.5

3.0

97

SD60-0.5

65-200(I)

50

13.9

50

67

2900

15

3.0

176

JG2-1

65-200(I)A

47

13.1

44

66

2900

11

3.0

166

JG2-1

65-200(I)B

43.5

12.1

38

65

2900

7.5

3.0

114

JG2-1

65-250(I)

50

13.9

80

59

2900

22

3.0

235

JG2-2

65-250(I)A

46.7

13.0

70

59

2900

18.5

3.0

205

JG2-2

65-250(I)B

43.3

12.0

60

58

2900

15

3.0

180

JG2-2

65-315(I)

50

13.9

125

54

2900

37

3.0

350

JG2-2

65-315(I)A

46.5

12.9

110

54

2900

30

3.0

335

JG2-2

65-315(I)B

44.5

12.4

100

53

2900

30

3.0

335

JG2-2

65-315(I)C

41

11.4

85

51

2900

22

3.0

270

JGD2-2

80-100

50

13.9

12.5

73

2900

3

3.0

63

SD60-05

80-100A

44.7

12.5

10

72

2900

2.2

3.0

54

SD60-05

80-125

50

13.9

20

72.5

2900

5.5

3.0

99

SD60-05

80-125A

45

12.5

16

71

2900

4

3.0

79

SD60-0.5

80-160

5

13.9

32

71

2900

7.5

3.0

105

SD60-0.5

80-160A

46.7

13.0

28

70

2900

7.5

3.0

105

SD60-0.5

80-160B

43.3

12.0

24

69

2900

5.5

3.0

98

SD60-0.5

80-200

50

13.9

50

67

2900

15

3.0

175

JG2-1

80-200A

47

13.1

44

66

2900

11

3.0

165

JG2-1

80-200B

43.5

12.1

38

65

2900

7.5

3.0

115

JG2-1

80-250

5

13.9

80

59

2900

22

3.0

240

JG2-2

80-250A

46

13.0

70

59

2900

18.5

3.0

210

JG2-2

80-250B

43.3

12.0

60

58

2900

15

3.0

185

JG2-2

80-315

50

13.9

125

54

2900

37

3.0

355

JG2-2

80-315A

46.5

12.9

110

54

2900

30

3.0

340

JG2-2

80-315B

44.5

12.4

100

53

2900

30

3.0

340

JG2-2

80-315C

41

11.4

85

51

2900

22

3.0

275

JG2-2

80-350

50

13.9

150

66

2900

55

3.0

570

JG3-1

80-350A

44.5

12.4

142

65

2900

45

3.0

470

JG3-1

80-350B

41

11.4

135

63

2900

37

3.0

440

JG3-1

80-100(I)

100

27.8

12.5

76

2900

5.5

4.5

108

JG3-1

80-100(I)A

89

24.7

10

74

2900

4

4.5

87

SD60-0.5

80-125(I)

100

27.8

20

76

2900

11

4.5

163

JG2-1

80-125(I)A

89

24.7

16

74

2900

7.5

4.5

113

JG2-1

80-160(I)

100

27.8

32

76

2900

15

4.5

184

JG2-1

80-160(I)A

93.5

26.0

28

74

2900

11

4.5

174

JG2-1

80-160(I)B

86.6

24.1

24

72

2900

11

4.5

174

JG2-1

80-200(I)

100

27.8

50

74

2900

22

4.0

251

JG2-2

80-200(I)A

93.5

26.0

44

73

2900

18.5

4.0

220

JG2-2

80-200(I)B

87

24.2

38

71

2900

15

4.0

198

JG2-2

80-250(I)

100

27.8

80

69

2900

37

4.0

330

JG2-2

80-250(I)A

93.5

26.0

70

68

2900

30

4.0

315

JG2-2

80-250(I)B

87

24.2

60

66

2900

30

4.0

315

JG2-2

80-315(I)

100

27.8

125

66

2900

75

4.0

675

JGD3-1

80-315(I)A

95

26.4

113

66

2900

55

4.0

535

JGD3-1

80-315(I)B

90

25

101

65

2900

45

4.0

420

JGD3-1

80-315(I)C

82

22.8

85

63

2900

37

4.0

366

JGD3-1

100-100

100

27.8

12.5

76

2900

5.5

4.5

113

SD61-0.5

100-100A

89

47

10

74

2900

4

4.5

91

SD61-0.5

100-125

100

27.8

20

76

2900

11

4.5

169

JG2-1

100-125A

89

24.7

16

74

2900

7.5

4.5

118

JG2-1

100-160

100

27.8

32

76

2900

15

4.5

191

JG2-1

100-160A

93.5

26.0

28

74

2900

11

4.5

181

JG2-1

100-160B

86.6

24.1

24

72

2900

11

4.5

181

JG2-1

100-200

100

27.8

50

74

2900

22

4.0

245

JG2-2

100-200A

93.5

26.0

44

73

2900

18.5

4.0

215

JG2-1

100-200B

87

24.2

38

71

2900

15

4.0

193

JG2-1

100-250

100

27.8

80

69

2900

37

4.0

345

JG2-2

100-250A

93.5

26.0

70

68

2900

30

4.0

330

JG2-2

100-250B

87

24.2

60

66

2900

30

4.0

330

JG2-2

100-315

100

27.8

125

66

2900

75

4.0

689

JG3-1

100-315A

95

26.4

113

66

2900

55

4.0

549

JG3-1

100-315B

90

25

101

65

2900

45

4.0

439

JG2-2

100-315C

82

22.8

85

63

2900

37

4.0

385

JG2-2

100-350

100

27.8

150

57

2900

90

4.0

950

JS3-2

100-350A

87

24.2

142

75

2900

75

4.0

830

JS3-1

100-350B

82

22.8

135

75

2900

55

4.0

600

JS3-1

100-100(I)

160

44.4

12.5

73

2900

11

4.5

115

JG2-1

100-125(I)

160

44.4

20

74

2900

15

4.5

168

JG2-1

100-125(I)A

140

39

17

72

2900

11

4.5

168

JG2-1

100-160(I)

160

44.4

32

79

2900

22

5.6

210

JG2-1

100-160(I)A

140

39

28

76

2900

18.5

5.0

210

JG2-1

100-200(I)

160

44.4

50

79

2900

37

5.2

402

JG2-2

100-200(I)A

140

39

45

74

2900

30

4.5

395

JG2-2

100-200(I)B

100

27.8

40

72

2900

22

4.5

360

JG2-2

100-250(I)

160

44.4

80

77

2900

55

4.8

560

JG3-1

100-250(I)A

140

39

72

72

2900

45

4.5

420

JG2-2

100-250(I)B

100

27.8

65

70

2900

37

4.5

400

JG2-2

125-100

160

44.4

12.5

82

2900

11

4.0

180

JG2-1

125-100A

143

39.7

10

77

2900

7.5

4.0

125

JG2-1

125-125

160

44.4

20

80

2900

15

4.0

220

JG2-2

125-125A

143

39.7

16

77

2900

11

4.0

210

JG2-1

125-160

160

44.4

32

78

2900

22

4.0

265

JG2-2

125-160A

150

41.7

28

76

2900

18.5

4.0

230

JG2-2

125-160B

138

38.3

24

73

2900

15

4.0

215

JG2-2

125-200

160

44.4

50

77

2900

37

5.5

395

JG2-2

125-200A

150

41.7

44

76

2900

30

5.5

380

JG2-2

125-200B

138

38.3

37.5

75

2900

22

5.5

320

JG2-2

125-250

160

44.4

80

75

2900

55

5.0

580

JG3-1

125-250A

150

41.7

70

74

2900

45

5.5

490

JG3-1

125-250B

138

38.3

60

73

2900

37

5.5

430

JG3-1

125-315

160

44.7

125

70

2900

90

5.0

790

JG3-1

125-315A

150

417

110

70

2900

75

5.0

710

JG3-1

125-315B

143

39.7

100

69

2900

75

5.0

705

JG3-1

125-315C

134

37.2

88

67

2900

55

5.0

585

JG3-1

150-125

160

44.4

20

76

2900

11

4.0

210

JG2-1

150-125A

150

41.7

16

66

2900

7.5

4.0

130

JG2-1

150-160

160

44.4

32

75

2900

22

4.0

270

JG2-2

150-160A

150

41.7

28

76

2900

18.5

4.0

230

JG2-2

150-160B

140

39

24

73

2900

15

4.0

220

JG2-2

150-200

200

55.6

12.5

78

1450

15

3.0

265

JG2-2

150-200A

176

49.7

10

76

1450

11

3.0

244

JG2-2

150-200B

160

44.4

8

75

1450

7.5

3.0

275

JG2-2

150-250

200

55.6

20

79

1450

18.5

3.0

300

JG2-2

150-250A

184.4

51.2

17

78

1450

15

3.0

262

JG2-2

150-250B

167

46.4

14

76

1450

11

3.0

241

JG2-2

150-315

200

55.6

32

78

1450

30

2.5

410

JG2-2

150-315A

187

51.9

28

77

1450

22

3.5

335

JG2-2

150-315B

173

48.1

24

76

1450

18.5

3.5

315

JG2-2

150-350

160

44.4

150

80

2900

110

5.5

970

JG3-2

150-350A

150

41.7

142

70

2900

110

5.2

790

JG3-1

150-350B

140

39

135

76

2900

90

5.5

705

JG3-1

150-400

200

55.6

50

75

1450

45

3.5

490

JG3-1

150-400A

187

51.9

44

74

1450

37

3.5

454

JG3-1

150-400B

174

48.3

38

73

1450

30

3.5

435

JG3-1

150-400C

160

44.4

32

71

1450

22

3.5

365

JG3-1

150-250(I)

200

55.6

80

76

2900

75

4.5

702

JG3-1

150-250(I)A

187

51.9

70

75

2900

55

4.5

561

JG3-1

150-250(I)

173

48.1

60

74

2900

45

4.5

460

JG3-1

150-315(I)

200

55.6

125

73

2900

110

4.5

980

JG3-2

150-315(I)A

187

51.9

110

72

2900

90

4.5

800

JG3-1

150-315(I)B

173

48.1

95

70

2900

75

4.5

724

JG3-1

200-200

200

55.6

12.5

78

1450

15

3.0

265

JG2-2

200-200A

179

49.7

10

76

1450

11

3.0

244

JG2-2

200-250

200

55.6

20

79

1450

18.5

3.0

305

JG2-2

200-250A

184.4

51.2

17

78

1450

15

3.0

267

JG2-2

200-250B

167

46.4

14

76

1450

11

3.0

246

JG2-2

200-315

200

55.6

32

78

1450

30

3.5

417

JG3-1

200-315A

189

51.9

28

77

1450

22

3.5

342

JG2-2

200-315B

173

48.1

24

76

1450

18.5

3.5

322

JG2-2

200-400

200

55.6

50

75

1450

45

3.5

498

JG3-1

200-400A

187

51.9

44

74

1450

37

3.5

462

JG3-1

200-400B

174

48.6

38

73

1450

30

3.5

443

JG3-1

200-400C

160

44.4

32

71

1450

22

3.5

373

JG3-1

200-200(I)

400

111.1

12.5

80

1450

22

4.0

382

JG3-1

200-200(I)A

358

99.4

10

78

1450

18.5

4.0

346

JG3-1

200-250(I)

400

111.4

20

80

1450

30

4.0

475

JG3-1

200-250(I)A

358

99.6

141

78

1450

22

4.0

405

JG3-1

200-250(B)

322

89.4

13

75

1450

18.5

4.0

387

JG3-1

200-315(I)

400

111.4

32

80

1450

55

4.0

675

JG43-1

200-315(I)A

374

103.9

28

79

1450

45

4.0

560

JG43-1

200-315(I)B

346

96.1

24

78

1450

37

4.0

535

JG43-1

200-400(I)

400

111.4

50

81

1450

75

4.0

830

JG43-1

200-400(I)A

374

103.9

44

80

1450

75

4.0

830

JG43-1

200-400(I)B

346

96.1

38

78

1450

55

5.0

685

JG43-1

200-400(I)C

320

88.9

32

76

1450

45

5.0

580

JG43-1

250-250

550

152.8

20

82

1450

45

5.0

620

JG43-1

250-250A

500

139

17

80

1450

37

5.0

550

JG43-1

250-235

500

139

12.5

78

1450

22

4.5

410

JG43-1

250-300

500

139

20

78

1450

37

4.5

550

JG43-1

250-315

550

152.8

32

80

1450

75

5.5

890

JG43-1

250-315A

500

139

28

78

1450

55

5.5

690

JG43-1

250-315B

450

125

24

74

1450

45

5.5

620

JG43-1

250-400

500

139

50

72

1450

110

4.5

1600

JG43-2

250-400A

450

125

44

69

1480

90

4.5

1530

JG43-2

250-500

600

166.7

60

80

1450

160

5.5

1750

JG43-2

250-500A

552

153.3

51

78

1450

132

5.5

1700

JG43-2

250-500B

508

141.1

43

75

1450

110

5.5

1600

JG3-2

300-235

720

200

18

81

1450

55

5.0

1075

JG3-2

300-235A

600

166

15

79

1450

45

5.0

970

JG3-2

300-235B

540

150

12.8

78

1450

37

5.0

925

JG3-2

300-250

720

200

20

83

1450

55

6.0

1085

JG3-2

300-250A

600

166

17

81

1450

45

6.0

980

JG3-2

300-300

720

200

28

82

1480

75

5.0

1230

JG3-2

300-300A

600

166

24

80

1480

75

5.0

1095

JG3-2

300-300B

540

150

21

78

1480

55

5.0

980

JG3-2

300-315

720

200

32

84

1480

90

4.5

1350

JG3-2

300-315A

650

180

28

80

1480

75

4.5

1240

JG3-2

300-315B

580

161

24

78

1480

55

4.5

1100

JG3-2

300-380

720

200

44

84

970

132

5.0

1900

JG4-1

300-380A

666

185

38

80

970

110

5.0

1700

JG4-1

300-380B

614

170.6

32

78

970

90

5.0

1530

JG4-1

300-390

720

200

18

81

980

55

5.0

1300

JG3-2

300-390A

600

167

15

79

980

45

5.0

1220

JG3-2

300-390B

540

150

12.5

77

980

37

5.0

1100

JG3-2

300-400

600

166

50

78

1480

110

5.0

1500

JG3-2

300-500C

662

183.8

43.5

79

1450

110

6.0

1600

JG3-2

300-480

720

200

28

81

980

75

5.0

1500

JG3-2

300-480A

600

166

24

80

980

75

5.0

1280

JG3-2

300-480B

540

150

21

79

980

55

5.0

1180

JG3-2

300-235(I)

1080

300.0

40

82

1450

160

6.0

1400

JG3-2

300-235(I)A

965

268.1

32

80

1450

132

6.0

1370

JG3-2

350-235

800

22

12.5

83

980

45

4.5

1050

JG3-2

350-235(I)

1080

300

16

83

980

75

4.5

1570

JG3-2

350-300

800

222

20

82

980

75

4.5

1230

JG3-2

350-315

800

222

32

84

980

110

4.5

1650

JG4-1

350-315A

720

200

25.6

82

980

90

4.5

160

JG4-1

350-400

800

222

50

83

980

160

4.5

1950

JG4-1

400-300

1180

328

19

78

980

90

6.0

1570

JG4-1

400-315

1250

347

28

76

980

132

6.0

1880

JG4-1

500-235

1800

500

14

75

980

110

6.0

1750

JG4-1

500-300

1700

472

20

80

980

132

6.0

1800

JG4-1

500-315

1550

416

28

78

980

160

6.0

2070

JG4-1

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。

泵的安装:

   根据泵的总图和说明书所提供的安装尺寸浇注基础和确定地脚螺栓的位置,一般情况下不宜改变进口方向。基础面应使用水平仪校正,待基础的水泥凝固后将泵装在基础上。电机轴和泵轴的同轴度,两轴线偏移不超过±0.2毫米。倘若其轴线不重合,就会产生振动使轴承发热,甚至损坏泵。

泵的吸入和排出管道应有自己的支架,一般不允许泵体承受管路的重量,再泵出狱倒罐工作时可以不装底阀,但应在吸入管路上装控制阀和过滤装置,以防杂物吸入泵内,泵安装在高于液面位置时,应在吸入管端装底阀。底阀喉口面积应大于吸入管截面积的百分之五十。

   泵安装前一定要彻底清楚管路内的杂物,如焊渣、金属屑等,以免泵起动时被吸入造成事故。

泵的使用:


   1,准备必要的扳手和工具。

   2,检查机座,轴承和油腔无润滑油。

   3,检查空心轴和轴密程度是否恰当,填料压盖不可将盘根压得过紧,允许呈滴状渗出。
泵起动   4,用手或管子钳转动联轴器,注意泵体内有无异物碰撞杂声和卡死现象,如有应清除后方可开车。

   5,将料液注满泵腔,切勿于摩擦运转,以免损坏衬套。

   6,全开出液管的闸阀。

   7,开电动机。

   1,关闭吸入管阀门。
泵停机   2,关闭排出管阀门。

   3,停止电机。

   4,当泵处于长期停止工作时,应将泵腔内料液放净,并用水或蒸汽冲洗。

   1,经常检查泵和电机你轴承温升情况,温度不应超过75℃。
泵运转   2,及时补充润滑油,保证轴承润滑良好。

   3,运转过程中,如发现异常噪声或过大振动应立即停机检查,排除故障。

   4,当流量显著减少,说明橡胶衬套已磨损,应更换新衬套后再运转。

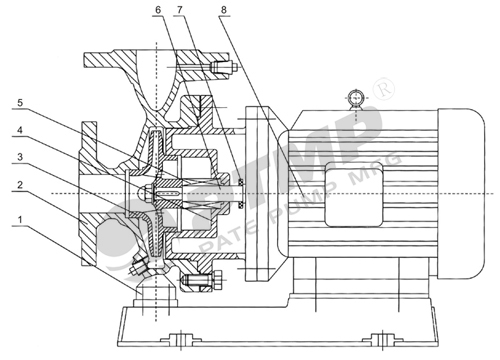

结构图:


序号名称
序号名称
1底板5机械密封
2泵体6主轴
3叶轮7挡水圈
4泵盖8电机

安装尺寸图:


安装尺寸表:

泵型号hHLaA1B1L1B24-Φd1
25-110190330400803202002701004-Φ14
25-125190330400803202002701004-Φ14
25-125A190330400
803202002701004-Φ14
25-160210355420
803202002701004-Φ14
25-160A210355420
803202002701004-Φ14
32-125190330400
803202002701004-Φ14
32-125A19033040080320
200
2701004-Φ14
32-160210370430803302502801504-Φ14
32-160A210370450803302502801504-Φ14
32-200240415450804002503501504-Φ14
32-200A240415450803802503301504-Φ14
32-160(I)
21037045080360250
3101504-Φ14
32-200(I)21041545080
4102603601604-Φ14

备注:安装尺寸表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。

如果您有需要我们的帮助
请与我们联系。

马上联系
首页 | 产品中心 | 关于帕特 | 新闻中心 | 现场应用 | 联系我们
网站认证

权威网站相关认证

关注帕特二维码,下载产品资料
Copyright © 2019 上海帕特泵业制造有限公司 ALL RIGHTS RESERVED 保留所有权利  技术支持:英捷互联 备案号:沪ICP备08010585号-4  网站地图 Sitemap
沪公网安备 31010602004701号
