PTWH型卧式化工泵

    参数范围

    流量:1.1~1800(m3/h)

    扬程: 7~153.6(m)

    温度:-50℃~105℃

    压力:≤1.6(Mpa)

    口径:25~200(mm)

    泵体、端盖、叶轮:铸铁,不锈钢

    机械密封:石墨,碳化钨/硅,硬质合金



产品概述:

材料名称

ZG1Cr18Ni9

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

代号

303

305

306

材料名称

ZG1Cr18Ni12Mo2Ti

ZG1Cr18Mn13Mo2CuN


代号

307

402


   PTWH型卧式化工泵是根据IS型离心泵与立式泵的独特结构组合设计,并严格按照国际标准ISO2858和国家管道离心泵标准JB/T53058-93进行设计制造的有效节能产品。该泵采用水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等,是目前国家标准定型推广产品。

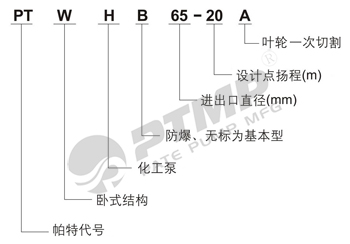

型号意义:

   PT W H B 65 - 20 A

                       A-叶轮初次切割

                       20-设计点扬程(m)

                       65-进出口直径(mm)

                    B-防爆,无标为基本型

                       H-化工泵

                       W-卧式结构

                       PT-帕特代号

产品特点:

   PTWH型卧式化工泵是我公司根据市场需要开发的新一代节能、更新换代产品。该产品水力过流部件采用节能的水力模型并采用双节流环,使泵的效率比普通泵高5~8%。外形采用流线型设计并采用精密铸造,外形美观。电机用普通电机,电机轴与泵轴分开,采用特殊设计的高精度联轴器联结,运行平稳,维修方便。泵体各部件一体化加工并采用止口定位,互换性好、装配精度高。材料采用优质不锈钢,耐腐蚀、使用寿命长。轴封采用硬质合金机械密封,无泄漏。

产品用途:

   主要用于石油、化工、合成纤维、化肥、电站、冶金、食品及医药等输送腐蚀性及特殊要求的介质。

性能参数表:

泵型号

流量(m3/h)

流量(L/s)

扬程(m)

效率(%)

转速(r/min)

功率(kw)

汽蚀余量(m)

15-80

1.5

0.42

8

 34

2800

0.18

2.3

20-110

2.5

0.69

15

34

2800

0.37

2.3

20-160

2.5

0.69

32

25

2900

0.75

2.3

25-110

4

1.11

15

42

2900

0.55

2.3

25-125

4

1.11

20

36

2900

0.75

2.3

25-125A

3.6

1.0

16

35

2900

0.55

2.3

25-160

4

1.11

32

32

2900

1.5

2.3

25-160A

3.7

1.03

28

31

2900

1.1

2.3

32-100

4.5

12.5

12.5

44

2900

0.55

2.3

32-100(I)

6.3

1.75

12.5

54

2900

0.75

2.3

32-125

5

1.39

20

44

2900

0.75

2.3

32-125A

4.5

1.25

16

43

2900

0.55

2.3

32-160

6.5

5

32

44

2900

1.5

2.3

32-160A

4

1.1

25

34

2900

1.1

2.0

32-160(I)

6.3

1.75

32

40

2900

2.2

2.0

32-200

4.5

12.5

50

32

2900

3

2.0

32-200(I)

6.3

1.75

50

33

2900

4

2.0

32-200A

4

1.11

44

40

2900

2.2

2.0

40-100

6.3

1.75

12.5

54

2900

0.55

2.3

40100A

5.6

1.56

10

52

2900

0.37

2.3

40-125

6.3

1.75

20

46

2900

1.1

2.3

40-125A

5.6

1.56

16

45

2900

0.75

2.3

40-160

6.3

1.75

32

40

2900

2.2

2.3

40-160A

5.9

1.64

28

39

2900

1.5

2.3

40-160B

5.5

1.53

24

38

2900

1.1

2.3

40-200

6.3

1.75

50

33

2900

4

2.3

40-200A

5.9

1.64

44

31

2900

3

2.3

40-200B

5.3

1.47

36

29

2900

2.2

2.3

40-250

6.3

1.75

80

28

2900

7.5

2.3

40-250A

5.9

1.64

70

28

2900

5.5

2.3

40-250B

5.5

1.53

60

27

2900

4

2.3

40-100(I)

12.5

3.47

12.5

62

2900

1.1

2.3

40-100(I)A

11

3.05

10

60

2900

0.75

2.3

40-125(I)

12.5

3.47

20

58

2900

1.5

2.3

40-125(I)A

11

3.05

16

57

2900

1.1

2.3

40-160(I)

12.5

3.47

32

52

2900

3

2.3

40-160(I)A

11.7

3.25

28

51

2900

2.2

2.3

40-160(I)B

10.4

2.89

22

50

2900

1.5

2.3

40-200(I)

12.5

3.47

50

46

2900

5.5

2.3

40-200(I)A

11.7

3.25

44

45

2900

4

2.3

40-200(I)B

10.6

2.94

36

44

2900

3

2.3

40-250(I)

12.5

3.47

80

38

2900

11

2.3

40-250(I)A

11.6

3.22

70

38

2900

7.5

2.3

40-250(I)B

10.8

3.0

60

37

2900

7.5

2.3

40-250(I)C

10.0

2.78

52

36

2900

5.5

2.3

50-100

12.5

3.47

12.5

62

2900

1.1

2.3

50-100A

11

3.05

10

60

2900

0.75

2.3

50-125

12.5

3.47

20

58

2900

1.5

2.3

50-125A

11

3.05

16

57

2900

1.1

2.3

50-160

12.5

3.47

32

52

2900

3

2.3

50-160A

11.7

3.25

28

51

2900

2.2

2.3

50-160B

10.4

2.89

22

50

2900

1.5

2.3

50-200

12.5

3.47

50

46

2900

5.5

2.3

50-200A

11.7

3.25

44

45

2900

4

2.3

50-200B

10.6

2.94

36

44

2900

3

2.3

50-250

12.5

3.47

80

38

2900

11

2.3

50-250A

11.6

3.22

70

38

2900

7.5

2.3

50-250B

10.8

3.0

60

37

2900

7.5

2.3

50-250C

10.0

2.78

52

36

2900

5.5

2.3

50-100(I)

25

6.94

12.5

69

2900

1.5

2.5

50-100(I)A

22.3

6.19

10

67

2900

1.1

2.5

50-125(I)

25

6.94

20

68

2900

3

2.5

50-125(I)A

22.3

6.19

16

66

2900

2.2

2.5

50-160(I)

25

6.94

32

63

2900

4

2.5

50-160(I)A

23.4

6.5

28

62

2900

4

2.5

50-160(I)B

21.6

6.0

24

58

2900

3

2.5

50-200(I)

25

6.94

50

58

2900

7.5

2.5

50-200(I)A

23.5

6.53

44

57

2900

7.5

2.5

50-200(I)B

21.8

6.06

38

55

2900

5.5

2.5

50-250(I)

25

6.94

80

50

2900

15

2.5

50-250(I)A

23.4

6.5

70

50

2900

11

2.5

50-250(I)B

21.6

6.0

60

49

2900

11

2.5

50-315(I)

25

6.94

125

40

2900

30

2.5

50-315(I)A

23.7

6.58

113

40

2900

22

2.5

50-315(I)B

22.5

6.25

101

39

2900

18.5

2.5

50-315(I)C

20.6

5.72

85

38

2900

15

2.5

65-100

25

6.94

12.5

69

2900

1.5

2.5

65-100A

22.3

6.19

10

67

2900

1.1

2.5

65-125

25

6.94

20

68

2900

3

2.5

65-125A

22.3

6.19

16

66

2900

2.2

2.5

65-160

25

6.94

32

63

2900

4

2.5

65-160A

23.4

6.5

28

62

2900

4

2.5

65-160B

21.6

6.0

24

58

2900

3

2.5

65-200

25

6.94

50

58

2900

7.5

2.5

65-200A

23.5

6.53

44

57

2900

7.5

2.5

65-200B

21.8

6.06

38

55

2900

5.5

2.5

65-250

25

6.94

80

50

2900

15

2.5

65-250A

23.4

6.5

70

50

2900

11

2.5

65-250B

21.6

6.0

60

49

2900

11

2.5

65-315

25

6.94

125

40

2900

30

2.5

65-315A

23.7

6.58

113

40

2900

22

2.5

65-315B

22.5

6.25

101

39

2900

18.5

2.5

65-315C

20.6

 5.72

85

38

2900

15

2.5

65-100(I)

50

13.9

12.5

73

2900

3

3.0

65-100(I)A

44.7

12.4

10

72

2900

2.2

3.0

65-125(I)

50

13.9

20

72.5

2900

5.5

3.0

65-125(I)A

45

12.5

16

71

2900

4

3.0

65-160(I)

50

13.9

32

71

2900

7.5

3.0

65-160(I)A

46.7

13.0

28

70

2900

7.5

3.0

65-160(I)B

43.3

12.0

24

69

2900

5.5

3.0

65-200(I)

50

13.9

50

67

2900

15

3.0

65-200(I)A

47

13.1

44

66

2900

11

3.0

65-200(I)B

43.5

12.1

38

65

2900

7.5

3.0

65-250(I)

50

13.9

80

59

2900

22

3.0

65-250(I)A

46.7

13.0

70

59

2900

18.5

3.0

65-250(I)B

43.3

12.0

60

58

2900

15

3.0

65-315(I)

50

13.9

125

54

2900

37

3.0

65-315(I)A

46.5

12.9

110

54

2900

30

3.0

65-315(I)B

44.5

12.4

100

53

2900

30

3.0

65-315(I)C

41

11.4

85

51

2900

22

3.0

80-100

50

13.9

12.5

73

2900

3

3.0

80-100A

44.7

12.5

10

72

2900

2.2

3.0

80-125

50

13.9

20

72.5

2900

5.5

3.0

80-125A

45

12.5

16

71

2900

4

3.0

80-160

50

13.9

32

71

2900

7.5

3.0

80-160A

46.7

13.0

28

70

2900

7.5

3.0

80-160B

43.3

12.0

24

69

2900

5.5

3.0

80-200

50

13.9

50

67

2900

15

3.0

80-200A

47

13.1

44

66

2900

11

3.0

80-200B

43.5

12.1

38

65

2900

7.5

3.0

80-250

50

13.9

80

59

2900

22

3.0

80-250A

46.7

13.0

70

59

2900

18.5

3.0

80-250B

43.3

12.0

60

58

2900

15

3.0

80-315

50

13.9

125

54

2900

37

3.0

80-315A

46.5

12.9

110

54

2900

30

3.0

80-315B

44.5

12.4

100

53

2900

30

3.0

80-315C

41

11.4

85

51

2900

22

3.0

80-350

50

13.9

150

66

2900

55

3.0

80-350A

44.5

12.4

142

65

2900

45

3.0

80-350B

41

11.4

135

62

2900

37

3.0

80-100(I)

100

27.8

12.5

76

2900

5.5

4.5

80-100(I)A

89

24.7

10

74

2900

4

4.5

80-125(I)

100

27.8

20

76

2900

11

4.5

80-125(I)A

89

24.7

16

74

2900

7.5

4.5

80-160(I)

100

27.8

32

76

2900

15

4.5

80-160(I)A

93.5

26.0

28

74

2900

11

4.5

80-160(I)B

86.6

24.1

24

72

2900

11

4.5

80-200(I)

100

27.8

50

74

2900

2

4.5

80-200(I)A

93.5

26.0

44

73

2900

18.5

4.5

80-200(I)B

87

24.2

38

71

2900

15

4.5

80-250(I)

100

27.8

80

69

2900

37

4.5

80-250(I)A

93.5

26.0

70

68

2900

30

4.5

80-250(I)B

87

24.2

60

66

2900

30

4.5

80-315(I)

100

27.8

125

66

2900

75

4.5

80-315(I)A

95

26.4

113

66

2900

55

4.0

80-315(I)B

90

25

101

65

2900

45

4.0

80-315(I)C

82

22.8

85

63

2900

37

4.0

100-100

100

27.8

12.5

76

2900

5.5

4.5

100-100A

89

47

10

74

2900

4

4.5

100-125

100

27.8

20

76

2900

11

4.5

100-125A

89

24.7

16

74

2900

7.5

4.5

100-160

100

27.8

32

76

2900

15

4.5

100-160A

93.5

26.0

28

74

2900

11

4.5

100-160B

86.6

24.1

24

72

2900

11

4.5

100-200

100

27.8

50

74

2900

22

4.0

100-200A

93.5

26.0

44

73

2900

18.5

4.0

100-200B

87

24.2

38

71

2900

15

4.0

100-250

100

27.8

80

69

2900

37

4.0

100-250A

93.5

26.0

70

68

2900

30

4.0

100-250B

87

24.2

60

66

2900

30

4.0

100-315

100

27.8

125

66

2900

75

4.0

100-315A

95

26.4

113

66

2900

55

4.0

100-315B

90

25

101

65

2900

45

4.0

100-315C

82

22.8

85

63

2900

37

4.0

100-100(I)

160

44.4

12.5

73

2900

11

4.5

100-125(I)

160

44.4

20

74

2900

15

4.5

100-125(I)A

140

39

17

72

2900

11

4.5

100-160(I)

160

44.4

32

32

2900

22

5.6

100-160(I)A

140

39

28

28

2900

18.5

5.0

100-200(I)

100

44.4

50

50

2900

37

5.2

100-200(I)A

140

39

45

45

2900

30

4.5

100-200(I)B

100

27.8

40

40

2900

22

4.5

100-250(I)

160

44.4

80

80

2900

55

4.8

100-250(I)A

140

39

72

72

2900

45

4.5

100-250(I)B

100

27.8

65

65

2900

37

4.5

100-350

100

27.8

150

150

2900

90

4.0

100-350A

87

24.2

142

142

2900

75

4.0

100-350B

82

22.8

135

135

2900

55

4.0

125-100

160

44.4

12.5

12.5

2900

11

4.0

125-100A

143

39.7

10

10

2900

7.5

4.0

125-125

160

44.4

20

20

2900

15

4.0

125-125A

143

39.7

16

16

2900

11

4.0

125-160

160

44.4

32

32

2900

22

4.0

125-160A

150

41.7

28

28

2900

18.5

4.0

125-160B

138

38.3

24

24

2900

15

4.0

125-200

160

44.4

50

50

2900

37

5.5

125-200A

150

41.7

44

44

2900

30

5.5

125-200B

138

38.3

37.5

37.5

2900

22

5.5

125-250

160

44.4

80

80

2900

55

5.0

125-250A

150

41.7

70

70

2900

45

5.5

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999

故障解决方法:

故障分析故障原因解决方法
泵不吸水吸入阀有杂物或未打开,或吸入管堵塞管路系统密封性差从轴封处吸入空气灌泵系统故障打开吸入阀,排除杂物,疏通吸入管。检察管路,尤其分段试压连接法兰处,堵漏。更换轴封,压紧填料密封检查及维修灌泵
泵不能启动原动机发生故障(包括电源);泵卡住;填料函压得太紧;排出阀门未关。检查电源及原动机情况;再次盘车确定联轴器情况;放松填料;管进出口阀门,再次启动。
泵不排液灌泵不足(或泵内气体未排净);泵转向不对;泵转速太低;滤网、吸入管堵塞;吸入高度太高,或吸入口液体供给不足,造成吸入真空。重新灌泵;再次确定泵的旋转方向;检查电机空转转速,检查减速器的减速比,确定泵转速是否符合设计转速; 清洗滤网,疏通吸入管; 调整吸入口管线,高于泵的入口,调整泵的上部供液系统,保证介质供应充分。
泵排液后中断吸入管路漏气; 灌泵时吸入侧气体未排尽; 吸入侧突然被异物堵住,或吸入口滤器堵塞; 吸入管脱水,大量气体吸入 检查吸入侧连接处及填料函的密封情况; 重新灌泵; 停泵,清洗滤芯,疏通吸入管路; 检查吸入管路是否破裂,并联进口管线上的阀门是否打开(不常用的管线)。
流量不足 系统净扬程增加; 阻力损失增加; 口环及叶轮磨损过大; 其它地方漏液; 泵叶轮堵塞、磨损、腐蚀。 检查液位高度和系统压力; 检察管路及止回阀等有无故障; 更换口环及叶轮; 检查轴封等地方; 清洗、检查、调换。
扬程不够叶轮装反(双吸泵); 液体密度、黏度与设计条件不符; 操作流量太大。检查叶轮; 检查有关物理性质; 调解阀门、减少流量。
运行超负荷动机质量差,定转子摩擦; 叶轮与承磨环、叶轮与泵壳有摩擦; 液体密度增加; 填料压得太紧或干摩擦; 轴承损坏; 转速过高; 泵轴弯曲; 轴向力平衡装置失效; 联轴器对中不良或轴向间隙太小; 输送液体黏度过高或密度过大。 检查更换电动机; 检查泵内零件并加以修理; 检查密度; 放松填料、检查水封管; 检查与更换轴承; 检察原动机转速与电源; 校正泵轴; 检查平衡空、回水管是否堵塞; 检查联轴节,调整对中; 更换大功率电动机。
泵振动或噪音超标地脚螺栓松动或底座焊接不合格; 泵发生流蚀(流量过大,吸入阻力增加或液体操作温度过高); 泵发生喘振(系统净扬程压力高于泵关死压力) 叶轮损坏或有异物。拧紧地脚螺栓,对底座焊接重新 检查,如果必要,底座重新焊接; 检查原因并排除制; 检查排出也为和压力是否过高; 拆开泵体检查,更换、去除异物。
轴封过热填料密封压得过紧; 机械密封有故障。 调整密封压力; 检查、修理或更换机械密封

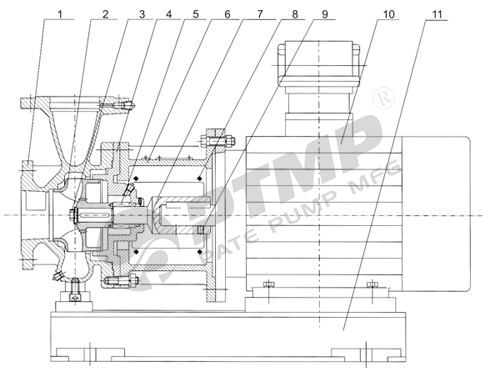

结构图:


序号名称序号名称
1泵体6电机支架
2叶轮7泵轴
3叶轮螺母8防护罩
4泵盖9紧定螺钉
5机械密封10电机

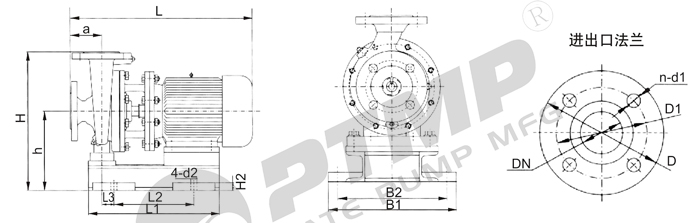

安装尺寸图:


安装尺寸表:

泵型号LHahL1
L2L3h24-d2
20-12.5A5153358019539525015304-Φ19
25-20A5153358019539525015304-Φ19
25-205553358019543528515304-Φ19
25-20A5153358019539525015304-Φ19
25-32AB5153758021539525015304-Φ19
25-32A5553758021543528515304-Φ19
25-32B5153758021539525015304-Φ19
25-32A58037580215435
28515304-Φ19
25-32B5553758021543528515304-Φ19


如果您有需要我们的帮助
请与我们联系。

马上联系
首页 | 产品中心 | 关于帕特 | 新闻中心 | 现场应用 | 联系我们
网站认证

权威网站相关认证

关注帕特二维码,下载产品资料
Copyright © 2019 上海帕特泵业制造有限公司 ALL RIGHTS RESERVED 保留所有权利  技术支持:英捷互联 备案号:沪ICP备08010585号-4  网站地图 Sitemap
沪公网安备 31010602004701号
