PTL型立式离心泵

    PTL型立式离心泵主要参数

    流量:3.7~1800(m3/h)

    扬程:10~150(m)

    温度:-15℃~105℃

    压力:≤1.6(Mpa)

    泵轴:45钢,不锈钢

    泵体、端盖、叶轮:铸铁,不锈钢

    机械密封:石墨,碳化钨/硅,不锈钢,四氟


PTL型立式离心泵产品概述:

品牌帕特产地上海
叶轮吸入方式单级单吸泵轴位置立式
电机防护等级IP54或IP44电机绝缘等级B级或F级
输送介质固体不溶物体积≤1%,粒度≤2mm环保低噪音,低震动
性能耐腐蚀、耐磨、不阻塞、无泄露、防爆适用介质清水、热水、废水、煤油、石油、化工液体等

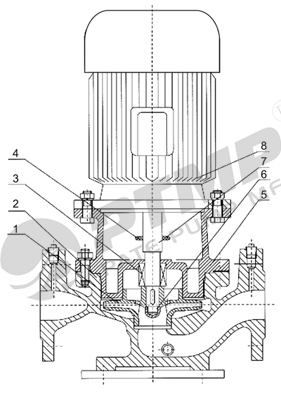

离心泵的基本构造是由八部分组成的,分别是:叶轮,泵体,泵盖,挡水圈,泵轴,轴承,密封环,填料函,轴向力平衡装置。构成。离心泵是靠叶轮旋转时产生的离心力来输送液体的泵。利用叶轮旋转而使水发生离心运动来工作的。水泵在启动前,必须使泵壳和吸水管内充满水,然后启动电机,使泵轴带动叶轮和水做高速旋转运动,水发生离心运动,被甩向叶轮外缘,经蜗形泵壳的流道流入水泵的压水管路,达到输送的目的。

PTL型立式离心泵产品特点:

 PTL型(并派生出IRG型管道热水泵,IHG型立式化泵)立式离心泵是我公司利用水利模型,并根据各类用户在不同使用条件下精心设计而成,符合JB/T53058-93质量标准。

 PTL型立式离心泵由于电机与泵直联,简化了中间传动的结构,增强了运转的平稳性,轴封采用硬合金机械密封,无泄漏.泵采用管道式结构,泵的进出口能像阀门一样安装在管路的任何位置及任何方向,与普通卧式泵比占地面积减少了30%,且具有运转噪声低,振动小等特点,易损件的使用寿命大大延长.本型泵以其性能稳定,节能,占地面积小,结构紧凑等特点,广受青睐。

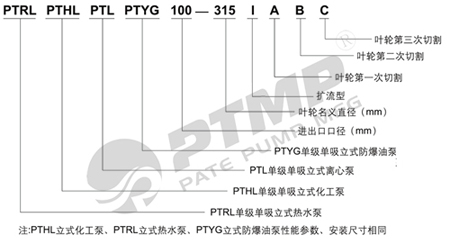

PTL型立式离心泵型号意义:


PTL型立式离心泵产品用途:

 适用于工业、城市给水、高层建筑供水,消防管道增压,冷暖空调,冷热水循环,远距离输水生产,工艺循环增压输送,并适用于各种给排水设备、锅炉等设备的配套使用.

PTL型立式离心泵性能参数表:

泵型号

流量(m3/h)

流量(L/s)

扬程(m)

效率(%)

转速(r/min)

功率(kw)

汽蚀余量(m)

重量(kg)

隔振器

25-160

4.0

1.11

32

32

2900

1.5

2.3

39

SD41-0.5

25-160A

3.7

1.03

28

31

2900

1.1

2.3

34

SD41-0.5

32-100

4.5

1.24

12.5

40

2900

0.55

2.3

28

SD41-0.5

32-125

5.0

1.39

20

44

2900

1.1

2.3

28

SD41-0.5

32-125A

4.5

1.25

12.0

43

2900

0.75

2.3

28

SD41-0.5

32-160

6.3

1.75

32

44

2900

1.5

2.0

39

SD41-0.5

32-160A

4.0

1.11

25

34

2900

1.1

2.0

38

SD41-0.5

32-200

4.5

1.25

50.0

32

2900

3

2.0

55

SD41-0.5

32-200A

4.0

1.11

44

40

2900

2.2

2.0

74

SD41-0.5

32-160(I)

6.3

1.75

32

40

2900

2.2

2.0

47

SD41-0.5

32-200(I)

6.3

1.75

50.0

33

2900

4

2.3

43

SD41-0.5

40-100

6.3

1.75

12.5

54

2900

0.55

2.3

32

SD41-0.5

40-100A

5.6

1.56

10.0

52

2900

0.55

2.3

32

SD41-0.5

40-125

6.3

1.75

20

46

2900

1.1

2.3

34

SD41-0.5

40-125A

5.6

1.56

16

45

2900

0.75

2.3

33

SD41-0.5

40-160

6.3

1.75

32

40

2900

2.2

2.3

47

SD41-0.5

40-160A

5.9

1.64

28

39

2900

1.5

2.3

43

SD61-0.5

40-160B

5.5

1.53

24

38

2900

1.1

2.3

38

SD61-0.5

40-200

6.3

1.75

50

33

2900

4

2.3

74

SD61-0.5

40-200A

5.9

1.64

44

31

2900

3

2.3

62

SD61-0.5

40-200B

5.3

1.47

36

29

2900

2.2

2.3

52

SD61-0.5

40-250

6.3

1.75

80

28

2900

7.5

2.3

105

SD61-0.5

40-250A

5.9

1.64

70

28

2900

5.5

2.3

98

SD61-0.5

40-250B

5.5

1.53

60

27

2900

4

2.3

77

SD61-0.5

40-100(I)

12.5

3.47

12.5

62

2900

1.1

2.3

34

SD61-0.5

40-100(I)A

11.0

3.05

10.0

60

2900

0.75

2.3

32

SD61-0.5

40-125(I)

12.5

3.47

20.0

58

2900

1.5

2.3

38

SD41-0.5

40-125(I)A

11.0

3.05

16.0

57

2900

1.1

2.3

33

SD41-0.5

40-160(I)

12.5

3.47

32

52

2900

3

2.3

56

SD61-0.5

40-160(I)A

11.7

3.25

28

51

2900

2.2

2.3

47

SD61-0.5

40-160(I)B

10.4

2.89

22

50

2900

1.5

2.3

43

SD61-0.5

40-200(I)

12.5

3.47

50

46

2900

5.5

2.3

85

SD61-0.5

40-200(I)A

11.7

3.25

44

45

2900

4

2.3

75

SD61-0.5

40-200(I)B

10.6

2.94

38

44

2900

3

2.3

63

SD61-0.5

40-250(I)

12.5

3.47

80

38

2900

11

2.3

145

JSD2-3

40-250(I)A

11.6

3.22

70

38

2900

7.5

2.3

95

JSD2-3

40-250(I)B

10.8

3.0

60

37

2900

7.5

2.3

94

JSD2-3

40-250(I)C

10.0

2.78

52

36

2900

5.5

2.3

88

JSD2-3

50-100

12.5

3.47

12.5

62

2900

1.1

2.3

36

SD41-0.5

50-100A

11

3.05

10

60

2900

0.75

2.3

35

SD41-0.5

50-125

12.5

3.47

20

58

2900

1.5

2.3

43

SD41-0.5

50-125A

11

3.05

16

57

2900

1.1

2.3

38

SD41-0.5

50-160

12.5

3.47

32

52

2900

3

2.3

59

SD61-0.5

50-160A

11.7

3.25

28

52

2900

2.2

2.3

51

SD61-0.5

50-160B

10.4

2.89

22

50

2900

1.5

2.3

47

SD61-0.5

50-200

12.5

3.47

50

46

2900

5.5

2.3

101

SD61-0.5

50-200A

11.7

3.25

44

45

2900

4

2.3

80

SD61-0.5

50-200B

10.6

2.94

36

44

2900

3

2.3

68

SD61-0.5

50-250

12.5

3.47

80

38

2900

11

2.3

160

JSD2-3

50-250A

11.6

3.22

70

38

2900

7.5

2.3

115

JSD2-3

50-250B

10.8

3.0

60

37

2900

7.5

2.3

114

JSD2-3

50-250C

10.0

2.78

52

36

2900

5.5

2.3

108

JSD2-3

50-100(I)

25

6.94

12.5

69

2900

1.5

2.5

41

SD41-0.5

50-100(I)A

22.3

6.19

10

67

2900

1.1

2.5

36

SD41-0.5

50-125(I)

25

6.94

20

68

2900

3

2.5

56

SD41-0.5

50-125(I)A

22.3

6.19

16

66

2900

2.2

2.5

48

SD61-0.5

50-160(I)

25

6.94

32

63

2900

4

2.5

72

SD61-0.5

50-160(I)A

23.4

6.5

28

62

2900

4

2.5

71

SD61-0.5

50-160(I)B

21.6

6.0

24

58

2900

3

2.5

59

SD61-0.5

50-200(I)

25

6.94

50

58

2900

7.5

2.5

108

SD61-0.5

50-200(I)A

23.5

6.53

44

57

2900

7.5

2.5

107

SD61-0.5

50-200(I)B

21.8

6.06

38

55

2900

5.5

2.5

100

SD61-0.5

50-250(I)

25

6.94

80

50

2900

15

2.5

175

JGD2-3

50-250(I)A

23.4

6.5

70

50

2900

11

2.5

165

JGD2-3

50-250(I)B

21.6

6.0

60

49

2900

11

2.5

165

JGD2-3

50-315(I)

25

6.94

125

40

2900

30

2.5

310

JGD2-3

50-315(I)A

23.7

6.58

113

40

2900

22

2.5

245

JGD2-3

50-315(I)B

22.5

6.25

101

39

2900

22

2.5

215

JGD2-3

50-315(I)C

20.6

5.72

85

38

2900

18.5

2.5

195

JGD2-3

65-100

25

6.94

12.5

69

2900

1.5

2.5

46

SD41-0.5

65-100A

22

6.19

10

67

2900

1.1

2.5

41

SD41-0.5

65-125

25

6.94

20

68

2900

3

2.5

58

SD61-0.5

65-125A

22.3

6.19

16

66

2900

2.2

2.5

49

SD61-0.5

65-160

25

6.94

32

63

2900

4

2.5

75

SD61-05

65-160A

23.4

6.5

28

62

2900

4

2.5

75

SD61-0.5

65-160B

21.6

6.0

24

58

2900

3

2.5

63

SD61-0.5

65-200

25

6.94

50

58

2900

7.5

2.5

107

SD61-0.5

65-200A

23.5

6.53

44

57

2900

7.5

2.5

107

SD61-0.5

65-200B

21.8

6.06

38

55

2900

5.5

2.5

100

SD61-0.5

65-250

25

6.94

80

50

2900

15

2.5

180

JGD2-3

65-250A

23.4

6.5

70

50

2900

11

2.5

170

JGD2-3

65-250B

21.6

6.0

61

49

2900

11

2.5

170

JGD2-3

65-315

25

6.94

125

40

2900

30

2.5

320

JGD2-3

65-315A

23.7

6.58

113

40

2900

22

2.5

255

JGD2-3

65-315B

22.5

6.25

101

39

2900

18.5

2.5

225

JGD2-3

65-315C

20.6

5.72

85

38

2900

15

2.5

205

JGD2-3

65-100(I)

50

13.9

12.5

73

2900

3

2.5

63

SD61-0.5

65-100(I)A

44.7

12.4

10

72

2900

2.2

2.5

53

SD61-0.5

65-125(I)

50

13.9

20

72.5

2900

5.5

2.5

99

JGD2-3

65-125(I)A

45

12.5

16

71

2900

4

2.5

78

JGD2-3

65-160(I)

50

13.9

32

71

2900

7.5

2.5

103

SD61-0.5

65-160(I)A

46.7

13.0

28

70

2900

7.5

3.0

103

SD61-0.5

65-160(I)B

43.3

12.0

24

69

2900

5.5

3.0

97

SD61-0.5

65-200(I)

50

13.9

50

67

2900

15

3.0

176

JGD2-3

65-200(I)A

47

13.1

44

66

2900

11

3.0

166

JGD2-3

65-200(I)B

43.5

12.1

38

65

2900

7.5

3.0

114

JGD2-3

65-250(I)

50

13.9

80

59

2900

22

3.0

235

JGD2-3

65-250(I)A

46.7

13.0

70

59

2900

18.5

3.0

205

JGD2-3

65-250(I)B

43.3

12.0

60

58

2900

15

3.0

180

JGD2-3

65-315(I)

50

13.9

125

54

2900

37

3.0

350

JGD2-3

65-315(I)A

46.5

12.9

110

54

2900

30

3.0

335

JGD2-3

65-315(I)B

44.5

12.4

100

53

2900

30

3.0

335

JGD2-3

65-315(I)C

41

11.4

85

51

2900

22

3.0

270

JGD2-3

80-100

50

13.9

12.5

73

2900

3

3.0

63

SD61-05

80-100A

44.7

12.5

10

72

2900

2.2

3.0

54

SD61-05

80-125

50

13.9

20

72.5

2900

5.5

3.0

99

SD61-05

80-125A

45

12.5

16

71

2900

4

3.0

79

SD61-0.5

80-160

50

13.9

32

71

2900

7.5

3.0

105

SD61-0.5

80-160A

46.7

13.0

28

70

2900

7.5

3.0

105

SD61-0.5

80-160B

43.3

12.0

24

69

2900

5.5

3.0

98

SD61-0.5

80-200

50

13.9

50

67

2900

15

3.0

175

JGD2-3

80-200A

47

13.1

44

66

2900

11

3.0

165

JGD2-3

80-200B

43.5

12.1

38

65

2900

7.5

3.0

115

JGD2-3

80-250

50

13.9

80

59

2900

22

3.0

240

JGD2-3

80-250A

46.7

13.0

70

59

2900

18.5

3.0

210

JGD2-3

80-250B

43.3

12.0

60

58

2900

15

3.0

185

JGD2-3

80-315

50

13.9

125

54

2900

37

3.0

355

JGD2-3

80-315A

46.5

12.9

110

54

2900

30

3.0

340

JGD2-3

80-315B

44.5

12.4

100

53

2900

30

3.0

340

JGD2-3

80-315C

41

11.4

85

51

2900

22

3.0

275

JGD2-3

80-350

50

13.9

150

66

2900

55

3.0

570

JGD2-3

80-350A

44.5

12.4

142

65

2900

45

3.0

470

JGD2-3

80-350B

41

11.4

136

63

2900

37

3.0

440

JGD2-3

80-100(I)

100

27.8

12.5

76

2900

5.5

4.5

108

SD61-0.5

80-100(I)A

89

24.7

10

74

2900

4

4.5

87

SD61-0.5

80-125(I)

100

27.8

20

76

2900

11

4.5

163

JGD2-3

80-125(I)A

89

24.7

16

74

2900

7.5

4.5

113

JGD2-3

80-160(I)

100

27.8

32

76

2900

15

4.5

184

JGD2-3

80-160(I)A

93.5

26.0

28

74

2900

11

4.5

174

JGD2-3

80-160(I)B

86.6

24.1

24

72

2900

11

4.5

174

JGD2-3

80-200(I)

100

27.8

50

74

2900

22

4.0

251

JGD2-3

80-200(I)A

93.5

26.0

44

73

2900

18.5

4.0

220

JGD2-3

80-200(I)B

87

24.2

38

71

2900

15

4.0

198

JGD2-3

80-250(I)

100

27.8

80

69

2900

37

4.0

330

JGD2-3

80-250(I)A

93.5

26.0

70

68

2900

30

4.0

315

JGD2-3

80-250(I)B

87

24.2

60

66

2900

30

4.0

315

JGD2-3

80-315(I)

100

27.8

125

66

2900

75

4.0

675

JGD2-3

80-315(I)A

95

26.4

113

66

2900

55

4.0

535

JGD2-3

80-315(I)B

90

25

101

65

2900

55

4.0

420

JGD2-3

80-315(I)C

82

22.8

85

63

2900

37

4.0

366

JGD2-3

100-100

100

27.8

12.5

76

2900

5.5

4.5

113

SD61-0.5

100-100A

89

47

10

74

2900

4

4.5

91

SD61-0.5

100-125

100

27.8

20

76

2900

11

4.5

169

JGD2-3

100-125A

89

24.7

16

74

2900

7.5

4.5

118

JGD2-3

100-160

100

27.8

32

76

2900

15

4.5

191

JGD2-3

100-160A

93.5

26.0

28

74

2900

11

4.5

181

JGD2-3

100-160B

86.6

24.1

24

72

2900

11

4.0

181

JGD2-3

100-200

100

27.8

50

74

2900

22

4.0

245

JGD2-3

100-200A

93.5

26.0

44

73

2900

18.5

4.0

215

JGD2-3

100-200B

87

24.2

38

71

2900

15

4.0

193

JGD2-3

100-250

100

27.8

80

69

2900

37

4.0

345

JGD3-2

100-250A

93.5

26.0

70

68

2900

30

4.0

330

JGD3-2

100-250B

87

24.2

60

66

2900

30

4.0

330

JGD3-2

100-315

100

27.8

125

66

2900

75

4.0

689

JGD3-2

100-315A

95

26.4

113

66

2900

55

4.0

549

JGD3-2

100-315B

90

25

101

65

2900

45

4.0

439

JGD3-2

100-315C

82

22.8

85

63

2900

37

4.0

385

JGD3-2

100-350

100

27.8

150

57

2900

90

4.0

950

JSD-150

100-350A

87

24.2

142

75

2900

75

4.0

830

JSD-150

100-350B

82

22.8

135

75

2900

55

4.0

600

JSD-150

100-100(I)

160

44.4

12.5

73

2900

11

4.5

115

SD61-0.5

100-125(I)

160

44.4

20

74

2900

15

4.5

168

SD61-0.5

100-125(I)A

140

39

17

72

2900

11

4.5

168

SD61-0.5

100-160(I)

160

44.4

32

79

2900

22

5.6

210

SD61-0.5

100-160(I)A

140

39

28

76

2900

18.5

5.0

210

SD61-0.5

100-200(I)

160

44.4

50

79

2900

37

5.2

402

SD61-0.5

100-200(I)A

140

39

45

74

2900

30

4.5

395

SD61-0.5

100-200(I)B

100

27.8

40

72

2900

22

4.5

360

SD61-0.5

100-250(I)

160

44.4

80

77

2900

55

4.8

560

JGD3-2

100-250(I)A

140

39

72

72

2900

45

4.5

420

JGD3-2

100-250(I)B

100

27.8

65

70

2900

37

4.5

400

JGD3-2

125-100

160

44.4

12.5

82

2900

11

4.0

180

JGD3-2

125-100A

143

39.7

10

77

2900

7.5

4.0

125

JGD3-2

125-125

160

44.4

20

80

2900

15

4.0

220

JGD3-2

125-125A

143

39.7

16

77

2900

11

4.0

210

JGD3-2

125-160

160

44.4

32

78

2900

22

4.0

265

JGD3-2

125-160A

150

41.7

28

76

2900

18.5

4.0

230

JGD2-3

125-160B

138

38.3

24

73

2900

15

4.0

215

JGD2-3

125-200

160

44.4

50

77

2900

37

5.5

395

JGD3-2

125-200A

150

41.7

44

76

2900

30

5.5

380

JGD3-2

125-200B

138

38.3

37.5

75

2900

22

5.5

320

JGD3-2

125-250

160

44.4

80

75

2900

55

5.0

580

JGD3-2

125-250A

150

41.7

70

74

2900

45

5.5

490

JGD3-2

125-250B

138

38.3

60

73

2900

37

5.5

430

JGD3-2

125-315

160

44.7

125

70

2900

90

5.0

790

JGD3-2

125-315A

150

417

110

70

2900

75

5.0

710

JGD3-3

125-315B

143

39.7

100

69

2900

75

5.0

705

JGD3-3

125-315C

134

37.2

88

67

2900

55

5.0

585

JGD3-3

150-125

160

44.4

20

76

2900

11

4.0

210

JGD2-3

150-125A

150

41.7

16

66

2900

7.5

4.0

130

JGD2-3

150-160

160

44.4

32

75

2900

22

4.0

270

JGD2-3

150-160A

150

41.7

28

76

2900

18.5

4.0

230

JGD2-3

150-160B

140

39

24

73

2900

15

4.0

220

JGD2-3

150-200

200

55.6

12.5

78

1450

15

3.0

265

JGD2-3

150-200A

176

49.7

10

76

1450

11

3.0

244

JGD2-3

150-200B

140

39

38

75

2900

22

3.0

275

JGD2-3

150-250

200

55.6

20

79

1450

18.5

3.0

300

JGD2-3

150-250A

184.4

51.2

17

78

1450

15

3.0

262

JGD2-3

150-250B

167

46.4

14

76

1450

11

3.0

241

JGD2-3

150-315

200

55.6

32

78

1450

30

2.5

410

JGD3-3

150-315A

187

51.9

28

77

1450

22

3.5

335

JGD3-3

150-315B

173

48.1

24

76

1450

18.5

3.5

315

JGD3-3

150-350

160

44.4

150

80

2900

110

5.5

970

JGD3-3

150-350A

150

41.7

142

70

2900

110

5.2

790

JGD3-3

150-350B

140

39

135

76

2900

90

5.5

705

JGD3-3

150-400

200

55.6

50

75

1450

45

3.5

490

JGD3-3

150-400A

187

51.9

44

74

1450

37

3.5

454

JGD3-3

150-400B

174

48.3

38

73

1450

30

3.5

435

JGD3-3

150-400C

160

44.4

32

71

1450

22

3.5

365

JGD3-3

150-250(I)

200

55.6

80

76

2900

75

4.5

702

JGD3-3

150-250(I)A

187

51.9

70

75

2900

55

4.5

561

JGD3-3

150-250(I)

173

48.1

60

74

2900

45

4.5

460

JGD3-3

150-315(I)

200

55.6

125

73

2900

110

4.5

980

JGD3-3

150-315(I)A

187

51.9

110

72

2900

90

4.5

800

JGD3-3

150-315(I)B

173

48.1

95

70

2900

75

4.5

724

JGD3-3

200-200

200

55.6

12.5

78

1450

15

3.0

265

JGD2-3

200-200A

179

49.7

10

76

1450

11

3.0

244

JGD2-3

200-250

200

55.6

20

79

1450

18.5

3.0

305

JGD2-3

200-250A

184.4

51.2

17

78

1450

15

3.0

267

JGD2-3

200-250B

1672

46.4

14

76

1450

11

3.0

246

JGD2-3

200-315

200

55.6

32

78

1450

30

3.5

417

JGD3-3

200-315A

189

51.9

28

77

1450

22

3.5

342

JGD3-3

200-315B

173

48.1

24

76

1450

18.5

3.5

322

JGD3-3

200-400

200

55.6

20

75

1450

45

3.5

498

JGD3-3

200-400A

187

51.9

44

74

1450

37

3.5

462

JGD3-3

200-400B

174

48.6

38

73

1450

30

3.5

443

JGD3-3

200-400C

160

44.4

32

71

1450

22

3.5

373

JGD3-3

200-200(I)

400

111.1

12.5

80

1450

22

4.0

382

JGD3-2

200-200(I)A

358

99.4

10

78

1450

18.5

4.0

346

JGD3-2

200-250(I)

400

111.4

20

80

1450

30

4.0

475

JGD3-3

200-250(I)A

358

99.6

14

78

1450

22

4.0

405

JGD3-3

200-250(B)

322

89.4

13

75

1450

18.5

4.0

387

JGD3-3

200-315(I)

400

111.4

32

80

1450

55

4.0

675

JGD4-1

200-315(I)A

374

103.9

28

79

1450

45

4.0

560

JGD4-1

200-315(I)B

346

96.1

24

78

1450

37

4.0

535

JGD4-1

200-400(I)

400

111.4

50

81

1450

90

4.0

830

JGD4-2

200-400(I)A

374

103.9

44

80

1450

75

4.0

830

JGD4-2

200-400(I)B

346

96.1

38

78

1450

55

5.0

685

JGD4-2

200-400(I)C

320

88.9

32

76

1450

45

5.0

580

JGD4-2

250-250

550

152.8

20

82

1450

45

5.0

620

JGD4-2

250-250A

500

139

17

80

1450

37

5.0

550

JGD4-2

250-235

500

139

12.5

78

1450

22

4.5

410

JGD4-2

250-300

500

139

20

78

1450

37

4.5

550

JGD4-2

250-315

550

152.8

32

80

1450

75

5.5

890

JGD4-2

250-315A

500

139

28

78

1450

55

5.5

690

JGD4-2

250-315B

450

125

24

74

1450

45

5.5

620

JGD4-2

250-400

500

139

50

72

1450

90

4.5

1600

JGD4-2

250-400A

450

125

44

69

1480

90

4.5

1530

JGD4-2

250-500

550

152.8

80

80

1480

160

5.5

1750

JGD4-2

250-500A

510

141.7

70

78

1480

132

5.5

1700

JGD4-2

250-500B

470

130.6

60

75

1480

110

5.5

1600

JGD4-2

300-235

720

200

18

81

1450

55

5.0

1075

JGD4-2

300-235A

600

166

15

79

1450

45

5.0

970

JGD4-2

300-235B

540

150

12.5

78

1450

37

5.0

925

JGD4-2

300-250

720

200

20

83

1450

55

6.0

1085

JGD4-2

300-250A

600

166

17

81

1450

45

6.0

980

JGD4-2

300-300

720

200

28

82

1480

75

5.0

1230

JGD4-2

300-300A

600

166

24

80

1480

75

5.0

1095

JGD4-2

300-300B

540

150

21

78

1480

55

5.0

980

JGD4-2

300-315

720

200

32

84

1480

90

4.5

1350

JGD4-2

300-315A

650

180

28

80

1480

75

4.5

1240

JGD4-2

300-315B

580

161

24

78

1480

55

4.5

1100

JGD4-2

300-380

720

200

44

84

970

132

5.0

1900

JGD4-2

300-380A

666

185

38

80

970

110

5.0

1700

JGD4-2

300-380B

614

170.6

32

78

970

90

5.0

1530

JGD4-2

300-390

720

200

18

81

980

55

5.0

1300

JGD4-2

300-390A

600

167

15

79

980

45

5.0

1220

JGD4-2

300-390B

540

150

12.5

77

980

37

5.0

1100

JGD4-2

300-400

600

166

50

78

1480

110

5.0

1500

JGD4-2

300-480

720

200

28

81

980

75

5.0

1500

JGD4-2

300-480A

600

166

24

80

980

75

5.0

1280

JGD4-2

300-480B

540

150

21

79

980

55

5.0

1180

JGD4-2

300-315(I)

950

263.9

32

82

1450

132

5.5

1680

JGD4-2

300-315(I)A

900

250

28

80

1450

110

5.5

1440

JGD4-2

350-235

800

222

12.5

83

980

37

4.5

1050

JGD4-2

350-235(I)

1080

300

16

83

980

75

4.5

1570

JGD4-2

350-300

800

222

20

82

980

75

4.5

1230

JGD4-2

350-315

800

222

32

84

980

90

4.5

1650

JGD4-2

350-400

800

222

50

83

980

160

4.5

1950

JGD4-2

400-300

1180

328

19

78

980

90

6.0

1570

JGD4-2

400-315

1250

347

28

76

980

132

6.0

1880

JGD4-2

500-235

1800

500

14

75

980

110

6.0

1750

JGD4-2

500-300

1700

472

20

80

980

132

6.0

1800

JGD4-2

500-315

1550

416

28

78

980

160

6.0

2070

JGD4-2

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。

泵的安装:

根据泵的总图和说明书所提供的安装尺寸浇注基础和确定地脚螺栓的位置,一般情况下不宜改变进口方向。基础面应使用水平仪校正,待基础的水泥凝固后将泵装在基础上。电机轴和泵轴的同轴度,两轴线偏移不超过±0.2毫米。倘若其轴线不重合,就会产生振动使轴承发热,甚至损坏泵。

泵的吸入和排出管道应有自己的支架,一般不允许泵体承受管路的重量,再泵出狱倒罐工作时可以不装底阀,但应在吸入管路上装控制阀和过滤装置,以防杂物吸入泵内,泵安装在高于液面位置时,应在吸入管端装底阀。底阀喉口面积应大于吸入管截面积的百分之五十。

泵安装钱一定要彻底清楚管路内的杂物,如焊渣、金属屑等,以免泵起动时被吸入造成事故。

泵的使用:


   1,准备必要的扳手和工具。

   2,检查机座,轴承和油腔无润滑油。

   3,检查空心轴和轴密程度是否恰当,填料压盖不可将盘根压得过紧,允许呈滴状渗出。
泵起动   4,用手或管子钳转动联轴器,注意泵体内有无异物碰撞杂声和卡死现象,如有应清除后方可开车。

   5,将料液注满泵腔,切勿于摩擦运转,以免损坏衬套。

   6,全开出液管的闸阀。

   7,开电动机。

   1,关闭吸入管阀门。
泵停机   2,关闭排出管阀门。

   3,停止电机。

   4,当泵处于长期停止工作时,应将泵腔内料液放净,并用水或蒸汽冲洗。

   1,经常检查泵和电机你轴承温升情况,温度不应超过75℃。
泵运转   2,及时补充润滑油,保证轴承润滑良好。

   3,运转过程中,如发现异常噪声或过大振动应立即停机检查,排除故障。

   4,当流量显著减少,说明橡胶衬套已磨损,应更换新衬套后再运转。


PTL型立式离心泵结构图:


序号名称序号名称
1叶轮5端盖
2泵体6叶轮螺母
3机械密封7泵轴
4挡水圈8电机

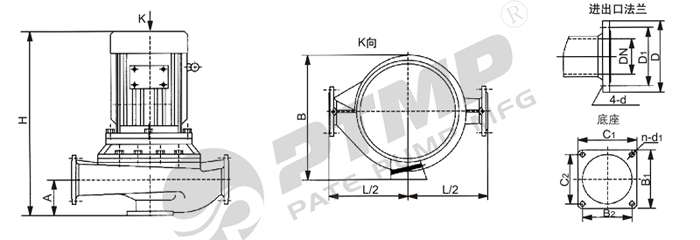

PTL型立式离心泵安装尺寸图:


PTL型立式离心泵安装尺寸表:

泵型号
LBHC1*B1AC2*B2n-d1
25-160
30027044090*1306560*1004-Φ14
25-160A30027041590*1306560*1004-Φ14
32-10026023043590*1308060*1004-Φ14
32-12526023043590*1308060*1004-Φ14
32-125A26023043590*1308060*1004-Φ14
32-160320270460100*1509060*1004-Φ14
32-160A320270435100*1509060*1004-Φ14
32-200

340

330530120*1708580*1304-Φ14
32-200A340330490120*1708580*1304-Φ14
32-160(I)320270485100*1509060*1004-Φ14
32-200(I)340330550120*1708580*1304-Φ14

备注:安装尺寸表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。

如果您有需要我们的帮助
请与我们联系。

马上联系
首页 | 产品中心 | 关于帕特 | 新闻中心 | 现场应用 | 联系我们
网站认证

权威网站相关认证

关注帕特二维码,下载产品资料
Copyright © 2019 上海帕特泵业制造有限公司 ALL RIGHTS RESERVED 保留所有权利  技术支持:英捷互联 备案号:沪ICP备08010585号-4  网站地图 Sitemap
沪公网安备 31010602004701号
