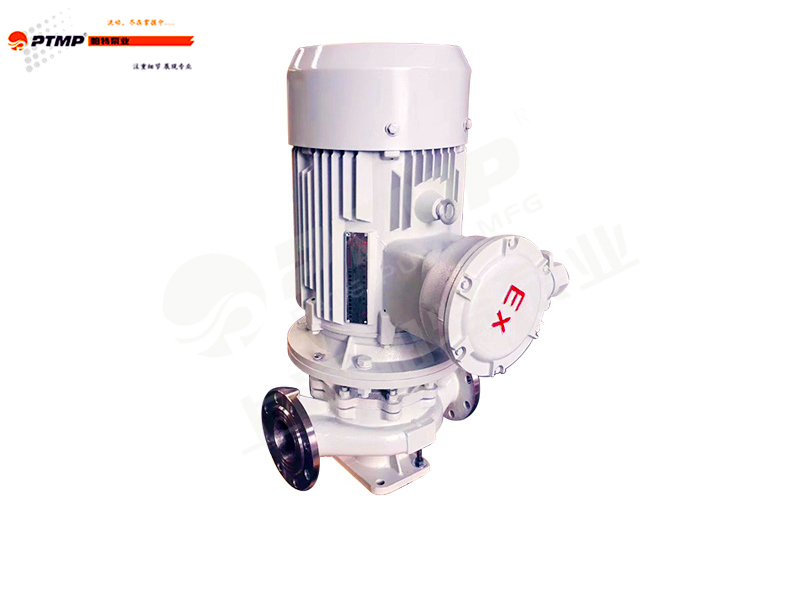

PTLH型立式化工泵

PTLH型立式化工泵

产品分类

咨询热线

021-56037469
021-56381771
021-56318899
021-56325777
PTLH型立式化工泵

    参数范围

    流量:1.1~1800(m3/h)

    扬程: 7~153.6(m)

    温度:-50℃~105℃

    压力:≤1.6(Mpa)

    口径:50~200(mm)

    泵体、端盖、叶轮:不锈钢

    机械密封:石墨,碳化钨/硅,硬质合金



产品概述:

材料名称

ZG1Cr18Ni9

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

代号

303

305

306

材料名称

ZG1Cr18Ni12Mo2Ti

ZG1Cr18Mn13Mo2CuN


代号

307

402

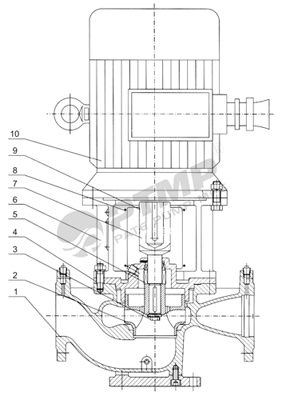

   PTLH型立式化工泵由泵体、泵盖、叶轮、密封部件等组成。广泛适用于石油、化工、纺织印染、制药、食品、冶金、电站等输送腐蚀性介质及有特殊要求的介质。产品执行GB5656-1994《离心泵技术条件(II)类》标准。

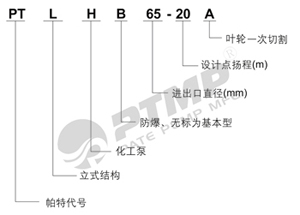

型号意义:

   PT L H B 65 - 20 A

                     A-叶轮首次切割

                     20-设计点扬程(m)

                     65-进出口直径(mm)

                  B-防爆,无标为基本型

                  H-化工泵

                     L-立式结构

                     PT-帕特代号

PTLH型立式化工泵产品特点:

   PTLH型立式化工泵是我公司根据市场需要开发的新型节能、更新换代产品。该产品水力过流部件采用节能的水力模型并采用双节流环,使泵的效率比普通泵高5~8%,外形采用流线型设计并采用精密铸造,外形美观,电机用普通电机,电机轴与泵分开,采用特殊设计的高精度联轴器联接,运行平稳,维修方便,泵体各部件一体化加工并采用止口,互换型号,装配精度高,材料采用优质不锈钢,耐腐蚀,是用手冰场,轴封采用硬质合金机械密封,无泄漏,泵的进口就像阀门一样安装在管路的任何位置及方向,并与普通泵比占地面积少30%且有噪音低,维修方便,振动小等特点。

PTLH型立式化工泵产品用途:

   主要用于石油,化工,合成纤维,电站,冶金,食品及医药等输送腐蚀性及特殊要求的介质。

PTLH型立式化工泵性能参数:

泵型号

流量(m3/h)

流量(L/s)

扬程(m)

转速(r/min)

功率(kw)

汽蚀余量(m)

重量(kg)

15-80

1.5

0.42

8

2800

0.18

2.3

17

20-110

2.5

0.69

15

2800

0.37

2.3

25

20-160

2.5

0.69

32

2900

0.75

2.3

29

25-110

4

1.11

15

2900

0.55

2.3

26

25-125

4

1.11

20

2900

0.75

2.3

28

25-125A

3.6

1

16

2900

0.55

2.3

27

25-160

4

1.11

32

2900

1.5

2.3

39

25-160A

3.7

1.03

28

2900

1.1

2.3

34

32-100

4.5

12.5

12.5

2900

0.55

2

27

32-100(I)

6.3

1.75

12.5

2900

0.75

2

32

32-125

5

1.39

20

2900

0.75

2.3

28

32-125A

4.5

1.25

16

2900

0.55

2.3

28

32-160

6.5

5

32

2900

1.5

2.3

39

32-160A

4

1.1

25

2900

1.1

2

38

32-160(I)

6.3

1.75

32

2900

2.2

2

4.7

32-200

4.5

12.5

50

2900

3

2

55

32-200(I)

6.3

1.75

50

2900

4

2

43

32-200A

4

1.11

44

2900

2.2

2

74

40-100

6.3

1.75

12.5

2900

0.55

2.3

32

40-100A

5.6

1.56

10

2900

0.37

2.3

32

40-125

6.3

1.75

20

2900

1.1

2.3

34

40-125A

5.6

1.56

16

2900

0.75

2.3

33

40-160

6.3

1.75

32

2900

2.2

2.3

47

40-160A

5.9

1.64

28

2900

1.5

2.3

43

40-160B

5.5

1.53

24

2900

1.1

2.3

38

40-200

6.3

1.75

50

2900

4

2.3

74

40-200A

5.9

1.64

44

2900

3

2.3

62

40-200B

5.3

1.47

36

2900

2.2

2.3

52

40-250

6.3

1.75

80

2900

7.5

2.3

105

40-250A

5.9

1.64

70

2900

5.5

2.3

98

40-250B

5.5

1.53

60

2900

4

2.3

77

40-100(I)

12.5

3.47

12.5

2900

1.1

2.3

34

40-100(I)A

11

3.05

10

2900

0.75

2.3

32

40-125(I)

12.5

3.47

20

2900

1.5

2.3

38

40-125(I)A

11

3.05

16

2900

1.1

2.3

33

40-160(I)

12.5

3.47

32

2900

3

2.3

56

40-160(I)A

11.7

3.25

28

2900

2.2

2.3

47

40-160(I)B

10.4

2.89

22

2900

1.5

2.3

43

40-200(I)

12.5

3.47

50

2900

5.5

2.3

85

40-200(I)A

11.7

3.25

44

2900

4

2.3

75

40-200(I)B

10.6

2.94

36

2900

3

2.3

63

40-250(I)

12.5

3.47

80

2900

11

2.3

145

40-250(I)A

11.6

3.22

70

2900

7.5

2.3

95

40-250(I)B

10.8

3

60

2900

5.5

2.3

94

40-250(I)C

10

2.78

52

2900

5.5

2.3

88

50-100

12.5

3.47

12.5

2900

1.1

2.3

36

50-100A

11

3.05

10

2900

0.75

2.3

35

50-125

12.5

3.47

20

2900

1.5

2.3

43

50-125A

11

3.05

16

2900

1.1

2.3

38

50-160

12.5

3.47

32

2900

3

2.3

59

50-160A

11.7

3.25

28

2900

2.2

2.3

51

50-160B

10.4

2.89

22

2900

1.5

2.3

47

50-200

12.5

3.47

50

2900

5.5

2.3

101

50-200A

11.7

3.25

44

2900

4

2.3

80

50-200B

10.6

2.94

36

2900

3

2.3

68

50-250

12.5

3.47

80

2900

11

2.3

160

50-250A

11.6

3.22

70

2900

7.5

2.3

115

50-250B

10.8

3

60

2900

5.5

2.3

114

50-250C

10

2.78

52

2900

5.5

2.3

108

50-100(I)

25

6.94

12.5

2900

1.5

2.5

41

50-100(I)A

22.3

6.19

10

2900

1.1

2.5

36

50-125(I)

25

6.94

20

2900

3

2.5

56

50-125(I)A

22.3

6.19

16

2900

2.2

2.5

48

50-160(I)

25

6.94

32

2900

4

2.5

72

50-160(I)A

23.4

6.5

28

2900

3

2.5

71

50-160(I)B

21.6

6

24

2900

2.2

2.5

59

50-200(I)

25

6.94

50

2900

7.5

2.5

108

50-200(I)A

23.5

6.53

44

2900

5.5

2.5

107

50-200(I)B

21.8

6.06

38

2900

4

2.5

100

50-250(I)

25

6.94

80

2900

15

2.5

175

50-250(I)A

23.4

6.5

70

2900

11

2.5

165

50-250(I)B

21.6

6

60

2900

7.5

2.5

165

50-315(I)

25

6.94

125

2900

30

2.5

310

50-315(I)A

23.7

6.58

113

2900

22

2.5

245

50-315(I)B

22.5

6.25

101

2900

18.5

2.5

215

50-315(I)C

20.6

5.72

85

2900

15

2.5

195

65-100

25

6.94

12.5

2900

1.5

2.5

46

65-100A

22.3

6.19

10

2900

1.1

2.5

41

65-125

25

6.94

20

2900

3

2.5

58

65-125A

22.3

6.19

16

2900

2.2

2.5

49

65-160

25

6.94

32

2900

4

2.5

75

65-160A

23.4

6.5

28

2900

3

2.5

75

65-160B

21.6

6

24

2900

2.2

2.5

63

65-200

25

6.94

50

2900

7.5

2.5

107

65-200A

23.5

6.53

44

2900

5.5

2.5

107

65-200B

21.8

6.06

38

2900

4

2.5

100

65-250

25

6.94

80

2900

15

2.5

180

65-250A

23.4

6.5

70

2900

11

2.5

170

65-250B

21.6

6

60

2900

7.5

2.5

170

65-315

25

6.94

125

2900

30

2.5

320

65-315A

23.7

6.58

113

2900

22

2.5

255

65-100(I)

50

13.9

12.5

2900

3

3

63

65-100(I)A

44.7

12.4

10

2900

2.2

3

53

65-125(I)

50

13.9

20

2900

5.5

3

99

65-125(I)A

45

12.5

16

2900

4

3

78

65-160(I)

50

13.9

32

2900

7.5

3

103

65-160(I)A

46.7

13

28

2900

5.5

3

103

65-160(I)B

43.3

12

24

2900

4

3

97

65-200(I)

50

13.9

50

2900

15

3

176

65-200(I)A

47

13.1

44

2900

11

3

166

65-200(I)B

43.5

12.1

38

2900

7.5

3

114

65-250(I)

50

13.9

80

2900

22

3

235

65-250(I)A

46.7

13

70

2900

18.5

3

205

65-250(I)B

43.3

12

60

2900

15

3

180

65-315(I)

50

13.9

125

2900

37

3

350

65-315(I)A

46.5

12.9

110

2900

30

3

335

65-315(I)B

44.5

12.4

100

2900

30

3

335

65-315(I)C

41

11.4

85

2900

22

3

270

80-100

50

13.9

12.5

2900

3

3

63

80-100A

44.7

12.5

10

2900

2.2

3

54

80-125

50

13.9

20

2900

5.5

3

99

80-125A

45

12.5

16

2900

4

3

79

80-160

50

13.9

32

2900

7.5

3

105

80-160A

46.7

13

28

2900

5.5

3

105

80-160B

43.3

12

24

2900

4

3

98

80-200

50

13.9

50

2900

15

3

175

80-200A

47

13.1

44

2900

11

3

165

80-200B

43.5

12.1

38

2900

7.5

3

115

80-250

50

13.9

80

2900

22

3

240

80-250A

46.7

13

70

2900

18.5

3

210

80-250B

43.3

12

60

2900

15

3

185

80-315

50

13.9

125

2900

37

3

355

80-315A

46.5

12.9

110

2900

30

3

340

80-315B

44.5

12.4

100

2900

30

3

340

80-315C

41

11.4

85

2900

22

3

275

80-350

50

13.9

150

2900

55

3

570

80-350A

44.5

12.4

142

2900

45

3

470

80-350B

41

11.4

135

2900

37

3

440

80-100(I)

100

27.8

12.5

2900

5.5

4.5

108

80-100(I)A

89

24.7

10

2900

4

4.5

87

80-125(I)

100

27.8

20

2900

11

4.5

163

80-125(I)A

89

24.7

16

2900

7.5

4.5

113

80-160(I)

100

27.8

32

2900

15

4.5

184

80-160(I)A

93.5

26

28

2900

11

4.5

174

80-160(I)B

86.6

24.1

24

2900

7.5

4.5

174

80-200(I)

100

27.8

50

2900

22

4

251

80-200(I)A

93.5

26

44

2900

18.5

4

220

80-200(I)B

87

24.2

38

2900

15

4

198

80-250(I)

100

27.8

80

2900

37

4

330

80-250(I)A

93.5

26

70

2900

30

4

315

80-250(I)B

87

24.2

60

2900

22

4

315

80-315(I)

100

27.8

125

2900

75

4

675

80-315(I)A

95

26.4

113

2900

55

4

535

80-315(I)B

90

25

101

2900

45

4

420

80-315(I)C

82

22.8

85

2900

37

4

366

100-100

100

27.8

12.5

2900

5.5

4.5

113

100-100A

89

47

10

2900

4

4.5

91

100-125

100

27.8

20

2900

11

4.5

169

100-125A

89

24.7

16

2900

7.5

4.5

118

100-160

100

27.8

32

2900

15

4.5

191

100-160A

93.5

26

28

2900

11

4.5

181

100-160B

86.6

24.1

24

2900

7.5

4.5

181

100-200

100

27.8

50

2900

22

4

245

100-200A

93.5

26

44

2900

18.5

4

215

100-200B

87

24.2

38

2900

15

4

193

100-250

100

27.8

80

2900

37

4

345

100-250A

93.5

26

70

2900

30

4

330

100-250B

87

24.2

60

2900

33

4

330

100-315

100

27.8

125

2900

75

4

689

100-315A

95

26.4

113

2900

55

4

549

100-315B

90

25

101

2900

45

4

439

100-315C

82

22.8

85

2900

37

4

385

100-100(I)

160

44.4

12.5

2900

11

4.5

115

100-125(I)

160

44.4

20

2900

15

4.5

168

100-125(I)A

140

39

17

2900

11

4.5

168

100-160(I)

160

44.4

32

2900

22

5.6

210

100-160(I)A

140

39

28

2900

18.5

5

210

100-200(I)

160

44.4

50

2900

37

5.2

402

100-200(I)A

140

39

45

2900

30

4.5

395

100-200(I)B

100

27.8

40

2900

22

4.5

360

100-250(I)

160

44.4

80

2900

55

4.8

560

100-250(I)A

140

39

72

2900

45

4.5

420

100-250(I)B

100

27.8

65

2900

37

4.5

400

100-350

100

27.8

150

2900

90

4

950

100-350A

87

24.2

142

2900

75

4

830

100-350B

82

22.8

135

2900

55

4

600

125-100

160

44.4

12.5

2900

11

4

180

125-100A

143

39.7

10

2900

7.5

4

125

125-125

160

44.4

20

2900

15

4

220

125-125A

143

39.7

16

2900

11

4

210

125-160

160

44.4

32

2900

22

4

265

125-160A

150

41.7

28

2900

18.5

4

230

125-160B

138

38.3

24

2900

15

4

215

125-200

160

44.4

50

2900

37

5.5

395

125-200A

150

41.7

44

2900

30

5.5

380

125-200B

138

38.3

37.5

2900

22

5.5

320

125-250

160

44.4

80

2900

55

5

580

125-250A

150

41.7

70

2900

45

5.5

490

125-250B

138

38.3

60

2900

37

5.5

430

125-315

160

44.7

125

2900

90

5

790

125-315A

150

41.7

110

2900

75

5

710

125-315B

143

39.7

100

2900

75

5

705

125-315C

134

37.2

88

2900

55

5

585

150-125

160

44.4

24

2900

11

4

210

150-125A

150

41.7

16

2900

7.5

4

130

150-160

160

44.4

32

2900

22

4

270

150-160A

150

41.7

28

2900

18.5

4

230

150-160B

140

39

24

2900

15

4

220

150-200

200

55.6

12.5

1450

15

3

265

150-200A

176

49.7

10

1450

11

3

244

150-200B

140

39

38

2900

22

4

275

150-250

200

55.6

20

1450

18.5

3

300

150-250A

184.4

51.2

17

1450

15

3

262

150-250B

167

46.4

14

1450

11

3

241

150-315

200

55.6

32

1450

30

2.5

410

150-315A

187

51.9

28

1450

22

3.5

335

150-315B

173

48.1

24

1450

18.5

3.5

315

150-350

160

44.4

150

2900

110

5.5

970

150-350A

150

41.7

142

2900

90

5.2

790

150-350B

140

39

135

2900

75

5.5

705

150-400

200

55.6

50

1450

45

3.5

490

150-400A

187

51.9

44

1450

37

3.5

454

150-400B

174

48.3

38

1450

30

3.5

435

150-400C

160

44.4

32

1450

22

3.5

365

150-250(I)

200

55.6

80

2900

75

4.5

702

150-250(I)A

187

51.9

70

2900

55

4.5

561

150-250(I)B

173

48.1

60

2900

45

4.5

460

150-315(I)

200

55.6

125

2900

110

4.5

980

150-315(I)A

187

51.9

110

2900

90

4.5

800

150-315(I)B

173

48.1

95

2900

75

4.5

724

200-200

200

55.6

12.5

1450

15

3

265

200-200A

179

49.7

10

1450

11

3

244

200-250

200

55.6

20

1450

18.5

3

305

200-250A

184.4

51.2

17

1450

15

3

267

200-250B

167

46.4

14

1450

11

3

246

200-315

200

55.6

32

1450

30

3.5

417

200-315A

189

51.9

28

1450

22

3.5

342

200-315B

173

48.1

24

1450

18.5

3.5

322

200-400

200

55.6

50

1450

45

3.5

498

200-400A

187

51.9

44

1450

37

3.5

462

200-400B

174

48.5

38

1450

30

3.5

443

200-400C

160

44.4

32

1450

22

3.5

373

200-200(I)

400

111.1

12.5

1450

22

4

382

200-200(I)A

358

90.4

10

1450

18.5

4

346

200-250(I)

400

111.1

20

1450

30

4

475

200-250(I)A

358

99.4

14

1450

20

4

405

200-250(I)B

322

89.4

13

1450

18.5

4

387

200-315(I)

400

111.4

32

1450

55

4

675

200-315(I)A

374

103.9

28

1450

45

4

560

200-315(I)B

346

96.1

24

1450

37

4

535

200-400(I)

400

111.4

50

1450

75

4

830

200-400(I)A

374

103.9

44

1450

75

4

830

200-400(I)B

346

96.1

38

1450

55

5

685

200-400(I)C

320

88.9

32

1450

45

5

580

250-250

550

152.8

20

1450

45

5

620

250-250A

500

139

17

1450

37

5

550

250-235

500

139

12.5

1480

22

4.5

410

250-300

500

139

20

1480

37

4.5

550

250-315

550

152.8

32

1450

75

5.5

890

250-315A

500

139

28

1450

55

5.5

690

250-315B

450

125

24

1450

45

5.5

620

250-400

500

139

50

1480

90

4.5

1530

300-235

720

200

18

1450

55

5

1075

300-235A

600

166

15

1450

45

5

970

300-235B

540

150

12.8

1450

37

5

925

300-250

720

200

20

1450

55

6

1085

300-250A

600

166

17

1450

45

6

980

300-300

720

200

28

1480

75

5

1230

300-300A

600

166

24

1480

75

5

1095

300-300B

540

150

21

1480

55

5

980

300-315

720

200

32

1480

90

4.5

1350

300-315A

650

180

28

1480

75

4.5

1240

300-315B

580

161

24

1480

55

4.5

1100

300-380

720

200

44

970

132

5

1900

300-380A

666

185

38

970

110

5

1700

300-380B

614

170.6

32

970

90

5

1530

300-390

720

200

18

980

55

5

1300

300-390A

600

167

15

980

45

5

1220

300-390B

540

150

12.5

980

37

5

1100

300-400

600

166

50

1480

110

5

1500

300-480

720

200

28

980

75

5

1500

300-480A

600

166

24

980

75

5

1280

300-480B

540

150

21

980

55

5

1180

350-235

800

222

12.5

1480

37

4.5

1050

350-300

800

222

20

1480

55

4.5

1230

350-315

800

222

32

1480

90

4.5

1650

350-400

800

222

50

1480

160

4.5

1950

400-300

1080

300

20

1480

90

6

1570

400-315

1080

300

32

1480

132

6

1880

500-300

1200

333

20

1480

110

6

1800

500-315

1550

416

28

1480

160

6

2070

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999

故障解决方法:

故障分析故障原因解决方法
泵不吸水吸入阀有杂物或未打开,或吸入管堵塞管路系统密封性差从轴封处吸入空气灌泵系统故障打开吸入阀,排除杂物,疏通吸入管。检察管路,尤其分段试压连接法兰处,堵漏。更换轴封,压紧填料密封检查及维修灌泵
泵不能启动原动机发生故障(包括电源);泵卡住;填料函压得太紧;排出阀门未关。检查电源及原动机情况;再次盘车确定联轴器情况;放松填料;管进出口阀门,再次启动。
泵不排液灌泵不足(或泵内气体未排净);泵转向不对;泵转速太低;滤网、吸入管堵塞;吸入高度太高,或吸入口液体供给不足,造成吸入真空。重新灌泵;再次确定泵的旋转方向;检查电机空转转速,检查减速器的减速比,确定泵转速是否符合设计转速; 清洗滤网,疏通吸入管; 调整吸入口管线,高于泵的入口,调整泵的上部供液系统,保证介质供应充分。
泵排液后中断吸入管路漏气; 灌泵时吸入侧气体未排尽; 吸入侧突然被异物堵住,或吸入口滤器堵塞; 吸入管脱水,大量气体吸入 检查吸入侧连接处及填料函的密封情况; 重新灌泵; 停泵,清洗滤芯,疏通吸入管路; 检查吸入管路是否破裂,并联进口管线上的阀门是否打开(不常用的管线)。
流量不足 系统净扬程增加; 阻力损失增加; 口环及叶轮磨损过大; 其它地方漏液; 泵叶轮堵塞、磨损、腐蚀。 检查液位高度和系统压力; 检察管路及止回阀等有无故障; 更换口环及叶轮; 检查轴封等地方; 清洗、检查、调换。
扬程不够叶轮装反(双吸泵); 液体密度、黏度与设计条件不符; 操作流量太大。检查叶轮; 检查有关物理性质; 调解阀门、减少流量。
运行超负荷动机质量差,定转子摩擦; 叶轮与承磨环、叶轮与泵壳有摩擦; 液体密度增加; 填料压得太紧或干摩擦; 轴承损坏; 转速过高; 泵轴弯曲; 轴向力平衡装置失效; 联轴器对中不良或轴向间隙太小; 输送液体黏度过高或密度过大。 检查更换电动机; 检查泵内零件并加以修理; 检查密度; 放松填料、检查水封管; 检查与更换轴承; 检察原动机转速与电源; 校正泵轴; 检查平衡空、回水管是否堵塞; 检查联轴节,调整对中; 更换大功率电动机。
泵振动或噪音超标地脚螺栓松动或底座焊接不合格; 泵发生流蚀(流量过大,吸入阻力增加或液体操作温度过高); 泵发生喘振(系统净扬程压力高于泵关死压力) 叶轮损坏或有异物。拧紧地脚螺栓,对底座焊接重新 检查,如果必要,底座重新焊接; 检查原因并排除制; 检查排出也为和压力是否过高; 拆开泵体检查,更换、去除异物。
轴封过热填料密封压得过紧; 机械密封有故障。 调整密封压力; 检查、修理或更换机械密封


结构图:


序号名称序号名称
1泵体6电机支架
2叶轮7泵轴
3叶轮螺母8防护罩
4泵盖9紧定螺钉
5机械密封10电机

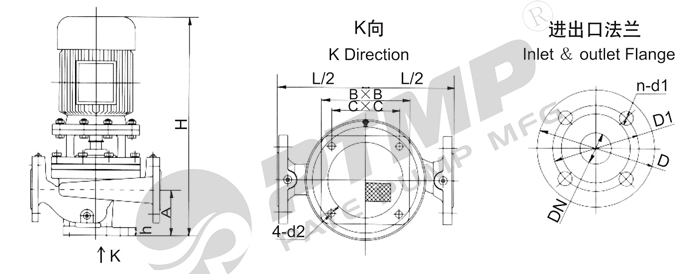

安装尺寸图:


安装尺寸表:

泵型号ALHhBC4-d2
20-12.5A95280530201401054-Φ12
25-20A95280530201401054-Φ12
25-2095280570201401054-Φ12
25-20A95280530201401054-Φ12
25-32A、B95320530201401054-Φ12
25-32A95320570201401054-Φ12
25-32B
95320530201401054-Φ12
25-32A95320595201401054-Φ12
25-32B95320570201401054-Φ12


如果您有需要我们的帮助
请与我们联系。

马上联系
首页 | 产品中心 | 关于帕特 | 新闻中心 | 现场应用 | 联系我们
网站认证

权威网站相关认证

关注帕特二维码,下载产品资料
Copyright © 2019 上海帕特泵业制造有限公司 ALL RIGHTS RESERVED 保留所有权利  技术支持:英捷互联 备案号:沪ICP备08010585号-4  网站地图 Sitemap
沪公网安备 31010602004701号
