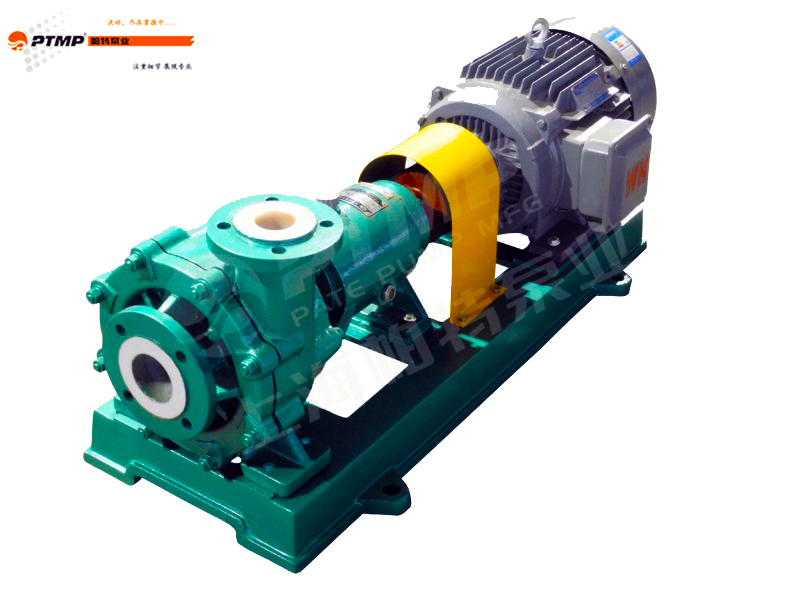

UHB-ZK型砂浆泵

    参数范围

    流量:10~1600(m3/h)

    扬程: 20~50(m)

    温度:-20℃~80℃

    压力:≤1.6(Mpa)

    泵轴:45钢

    泵体、端盖、叶轮:超高分子量聚乙烯

    机械密封:石墨,碳化钨/硅,硬质合金


产品概述:

材料名称

ZG1Cr18Ni9

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

代号

303

305

306

材料名称

ZG1Cr18Ni12Mo2Ti

ZG1Cr18Mn13Mo2CuN


代号

307

402


   耐磨耐腐: UHB-ZK型砂浆泵为悬臂式单级、单吸离心泵,其过流部件采用钢衬超高分子量聚乙烯制造,具有较强的耐腐蚀性、卓越的耐磨性、抗蠕变性(耐环境应力开裂),同时采用金属基体结构,提高了产品承压能力。多功能: 一种泵能适应各种不同的工况。既可以传送酸、碱类清液或料浆,也可以输送冶炼行业各种腐蚀性矿浆,还可以输送酸行业各类稀酸、环保行业的各类污水等。多种密封: 该系列泵采用多种密封方式:K型动力密封、单端面机械密封和双端面机械密封,可根据具体工况条件选用。

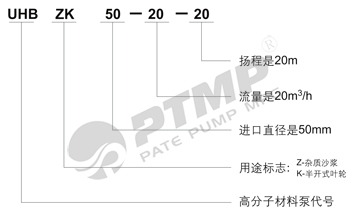

型号意义:

   UHB ZK 50 - 20 - 20

                  20-扬程(m)

                  20-流量是20(mm)

                  50-进口直径(mm)

                ZK-用途标志:Z-杂质沙浆,K-半开式叶轮

                  UHB-高分子材料泵代号

产品特点:

   UHB-ZK型砂浆泵属悬臂式单级单吸离心泵,采用钢衬超高分子量聚乙烯结构,不仅具有钢的强度,更具有超高分子量聚乙烯优异的耐腐蚀性和卓绝的耐磨性能。

产品用途:

   适用于酸碱,盐油类食品饮料酒类有机溶剂等液体,也适用于输送含有细颗粒状的强腐蚀性液体,使用温度-20℃~80℃(对特殊要求、使用改性材质,可提高到105℃)。

性能参数:

泵型号

流量(m3/h)

扬程(m)

进口(mm)

出口(mm)

气蚀余量(m)

转速(r/min)

功率(kw)

重量(kg)

UHB-ZK40/10-20

10

20

40

32

3

2900

3

100

UHB-ZK40/10-30

10

30

40

32

3

2900

4

105

UHB-ZK50/20-20

20

20

50

40

3

2900

4

130

UHB-ZK50/20-30

20

30

50

40

3

2900

5.5

150

UHB-ZK65/30-20

30

20

65

50

3.5

2900

5.5

150

UHB-ZK65/30-30

30

30

65

50

3.5

2900

7.5

150

UHB-ZK65/30-50

30

50

65

50

3.5

2900

15

280

UHB-ZK80/45-35

45

35

80

65

3.5

2900

15

260

UHB-ZK80/50-20

50

20

80

65

4

2900

11

250

UHB-ZK80/50-30

50

30

80

65

3.5

2900

15

250

UHB-ZK80/50-50

50

50

80

65

4

2900

18.5

280

UHB-ZK100/60-35

60

35

100

80

4

2900

18.5

345

UHB-ZK100/60-50

60

50

100

80

4

2900

22

380

UHB-ZK100/100-40

100

40

100

80

4

2900

22

380

UHB-ZK125/140-28

140

28

125

100

5

2900

30

440

UHB-ZK150/250-30

250

30

150

125

4

1450

45

840

UHB-ZK200/400-25

400

25

200

150

5.5

1450

75

1180

UHB-ZK200/400-32

400

32

200

150

5.5

1450

75

1180

UHB-ZK250/600-32

600

32

250

200

6

1450

132

1680

UHB-ZK250/600-50

600

50

250

200

6

1450

160

1680

UHB-ZK250/800-32

800

32

250

200

7.4

1450

132

1680

UHB-ZK250/800-50

800

50

250

200

7.6

1450

200

1680

UHB-ZK300/1000-32

1000

32

300

250

8.5

1450

160

1680

UHB-ZK300/1000-50

1000

50

300

250

8.5

1450

250

1680

UHB-ZK300/1200-32

1200

32

300

250

9.5

1450

200

1680

UHB-ZK300/1200-50

1200

50

300

250

9.6

1450

315

1680

UHB-ZK350/1400-32

1400

32

350

300

6.1

1450

250

1680

UHB-ZK350/1400-50

1400

50

350

300

6.1

1450

355

1680

UHB-ZK350/1600-32

1600

32

350

350

6.7

1450

250

1680

UHB-ZK350/1600-50

1600

50

350

350

6.7

1450

400

1680

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999

故障解决方法:

故障分析故障原因解决方法
泵不吸水吸入阀有杂物或未打开,或吸入管堵塞管路系统密封性差从轴封处吸入空气灌泵系统故障打开吸入阀,排除杂物,疏通吸入管。检察管路,尤其分段试压连接法兰处,堵漏。更换轴封,压紧填料密封检查及维修灌泵
泵不能启动原动机发生故障(包括电源);泵卡住;填料函压得太紧;排出阀门未关。检查电源及原动机情况;再次盘车确定联轴器情况;放松填料;管进出口阀门,再次启动。
泵不排液灌泵不足(或泵内气体未排净);泵转向不对;泵转速太低;滤网、吸入管堵塞;吸入高度太高,或吸入口液体供给不足,造成吸入真空。重新灌泵;再次确定泵的旋转方向;检查电机空转转速,检查减速器的减速比,确定泵转速是否符合设计转速; 清洗滤网,疏通吸入管; 调整吸入口管线,高于泵的入口,调整泵的上部供液系统,保证介质供应充分。
泵排液后中断吸入管路漏气; 灌泵时吸入侧气体未排尽; 吸入侧突然被异物堵住,或吸入口滤器堵塞; 吸入管脱水,大量气体吸入 检查吸入侧连接处及填料函的密封情况; 重新灌泵; 停泵,清洗滤芯,疏通吸入管路; 检查吸入管路是否破裂,并联进口管线上的阀门是否打开(不常用的管线)。
流量不足 系统净扬程增加; 阻力损失增加; 口环及叶轮磨损过大; 其它地方漏液; 泵叶轮堵塞、磨损、腐蚀。 检查液位高度和系统压力; 检察管路及止回阀等有无故障; 更换口环及叶轮; 检查轴封等地方; 清洗、检查、调换。
扬程不够叶轮装反(双吸泵); 液体密度、黏度与设计条件不符; 操作流量太大。检查叶轮; 检查有关物理性质; 调解阀门、减少流量。
运行超负荷动机质量差,定转子摩擦; 叶轮与承磨环、叶轮与泵壳有摩擦; 液体密度增加; 填料压得太紧或干摩擦; 轴承损坏; 转速过高; 泵轴弯曲; 轴向力平衡装置失效; 联轴器对中不良或轴向间隙太小; 输送液体黏度过高或密度过大。 检查更换电动机; 检查泵内零件并加以修理; 检查密度; 放松填料、检查水封管; 检查与更换轴承; 检察原动机转速与电源; 校正泵轴; 检查平衡空、回水管是否堵塞; 检查联轴节,调整对中; 更换大功率电动机。
泵振动或噪音超标地脚螺栓松动或底座焊接不合格; 泵发生流蚀(流量过大,吸入阻力增加或液体操作温度过高); 泵发生喘振(系统净扬程压力高于泵关死压力) 叶轮损坏或有异物。拧紧地脚螺栓,对底座焊接重新 检查,如果必要,底座重新焊接; 检查原因并排除制; 检查排出也为和压力是否过高; 拆开泵体检查,更换、去除异物。
轴封过热填料密封压得过紧; 机械密封有故障。 调整密封压力; 检查、修理或更换机械密封

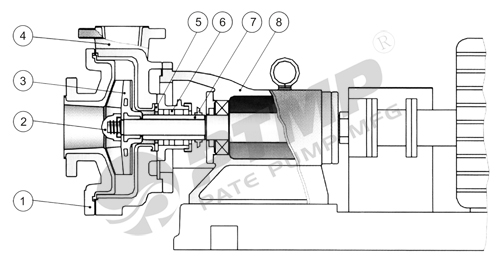

结构图:


序号
名称序号名称
1泵盖5垫片
2叶轮螺母6轴封
3叶轮7轴套
4泵体8支架

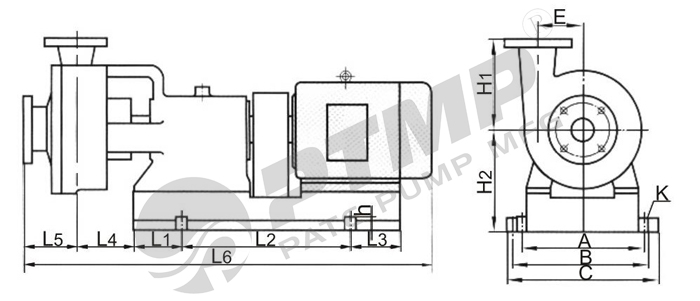

安装尺寸图:


安装尺寸表:

泵型号L1L2L3L4L5L6
50/20-20172400172971161060
50/20-30172400172971161060
50/30-201724001721051201070
65/30-301724001721051201070
65/30-501605302001051201075
80/45-351605302001051301105
80/50-201605302001051301105
80/50-301605302001051301105
80/50-501605302001051301405
100/60-351883182631141301405
100/60-501883182631141301430
100/100-401883182631141301530

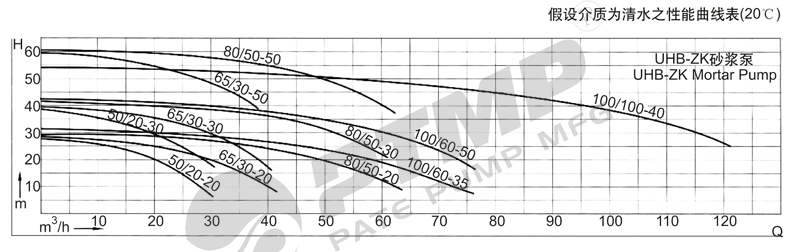

性能曲线图:
