QJ型深井潜水泵

    参数范围

    流量:3.2~100(m3/h)

    扬程: 15~310(m)

    温度:20℃

    压力:≤1.6(Mpa)

    泵轴:不锈钢

    泵体、端盖、叶轮:不锈钢

    机械密封:不锈钢


产品概述:

品牌帕特产地上海
吸入方式单吸泵轴位置立式
材质
不锈钢连接方式法兰
介质纯净的水叶轮数目
多级
叶轮结构封闭式叶轮特性专为深井提水设计生产

   QJ型不锈钢深井泵是电机与水泵直联一体潜入水中工作的提水机具,由潜水泵、潜水电机、输水管、电缆和启动保护装置等组成。它适用于从深井提取地下水,也可用于河流、水库、水渠等提水工程,

产品特点:

   1,电机、水泵一体,潜入水中运行,安全可靠。

   2,对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

   3,安装、使用、维护方便简单,占地面积小、不需建造泵房。

   4,结构简单、节省原材料。 潜水电泵使用的条件是否合适,管理得当与使用寿命有直接的关系。

 使用条件

   1、电源为50Hz,380V三相交流电。

   2、水泵*级叶轮应潜入动水位1米以下,电机底部距井底部不小于3米,但潜入水中深度不大于70米。

   3、水中固体物含量(按质量计)不大于0.01%,水中酸碱度PH值在6.5~8.5,氯离子含量不大于400mg/I。

   4、水温不高于20℃。

   5、井应正直(以能安装到位并能顺利提升为准,若偏斜较厉害,井径应略大或选用小一级井径的电泵)

   6、井必须有足够的涌水量 (即大于额定流量)。

型号意义:

   :100 QJ 3.2 - 27/6

                 6-水泵级数

                 27-额定扬程(m)

                 3.2-额定流量(m3/h)

                 QJ-井用潜水泵

                 100-机座号(mm)

产品用途:

   适用于从深井提取地下水,也可用于河流、水库、水渠等提水工程,主要用于城市、工厂、铁路、矿山、工地供排水使用。

性能参数表:

泵型号

流量(m3/h)

扬程(m)

功率(kw)

额定电流(A)

出水管径

100QJ3.2-27/6

3.2

27

0.55

1.6

1.5

100QJ3.2-36/8

3.2

36

0.75

2

1.5

100QJ3.2-54/12

3.2

54

1.1

3.1

1.5

100QJ3.2-68/15

3.2

68

1.5

3.8

1.5

100QJ3.2-72/16

3.2

72

1.5

3.8

1.5

100QJ3.2-99/22

3.2

99

2.2

5.6

1.5

100QJ3.2-108/24

3.2

108

2.2

5.6

1.5

100QJ3.2-135/30

3.2

135

3

7.3

1.5

100QJ3.2-144/32

3.2

144

3

7.3

1.5

100QJ5-16/4

5

16

0.55

1.6

1.5

100QJ5-24/6

5

24

0.75

2

1.5

100QJ5-32/8

5

32

1.1

3.1

1.5

100QJ5-36/9

5

36

1.1

3.1

1.5

100QJ5-48/12

5

48

1.5

3.8

1.5

100QJ5-64/16

5

64

2.2

5.6

1.5

100QJ5-72/18

5

72

2.2

5.6

1.5

100QJ5-88/22

5

88

3

7.3

1.5

100QJ5-96/24

5

96

3

7.3

1.5

125QJ8-14/2

8

14

2.2

6.11

2

125QJ8-21/3

8

21

2.2

6.11

2

125QJ8-28/4

8

28

2.2

6.11

2

125QJ8-35/5

8

35

2.2

6.11

2

125QJ8-42/6

8

42

2.2

6.11

2

125QJ8-49/7

8

49

2.2

6.11

2

125QJ8-56/8

8

56

3

8.22

2

125QJ8-63/9

8

63

3

8.22

2

125QJ8-70/10

8

70

3

8.22

2

150QJ20-26/4

20

26

3

7.9

2

150QJ20-33/5

20

33

3

7.9

2

150QJ20-39/6

20

39

4

10.26

2

150QJ20-46/7

20

46

5.5

18.5

2

150QJ20-52/8

20

52

5.5

18.5

2

150QJ20-59/9

20

59

5.5

18.5

2

150QJ20-65/10

20

65

7.5

18.5

2

150QJ20-91/14

20

91

9.2

22.12

2

200QJ40-26/2

40

26

5.5

13.6

2.5

200QJ40-39/3

40

39

7.5

18

2.5

200QJ40-52/4

40

52

9.2

21.7

2.5

200QJ40-78/6

40

78

13

29.8

2.5

200QJ40-117/9

40

117

22

48.2

2.5

200QJ40-169/13

40

169

30

65.4

2.5

200QJ40-208/16

40

208

37G

79.7

2.5

250QJ50-40/2

50

40

9.2

21.7

3

250QJ50-80/4

50

80

18.5

41.6

3

250QJ50-120/6

50

120

25

53.8

3

250QJ50-180/9

50

180

45

94.1

3

250QJ100-36/2

100

36

15

33.9

4

250QJ100-72/4

100

72

30

64.2

4

250QJ100-108/6

100

108

45

94.1

4

250QJ100-144/8

100

144

63

130.9

4

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999

检查规格标准:

   深井泵执行国家标准:GB/T2816-2002,深井泵三相潜水异步电动机执行标准:GB/T2818-2002

检查的内容:

   1、检查电路系统的安装是否良好。

   2、检查监控仪表。

   3、浮筒式深井潜水泵检查所有螺栓有否松动现象。

   4、转动联轴器,检查泵的安装是否良好。

   5、浮筒式深井潜水泵启动电机运转一瞬间,检查电机转向与泵的转向牌所指方向是否一致,否则应调整电机转向。

   6、将机组安装到井中,下井时,电缆在每节扬水管上用耐腐蚀的绳子捆扎系牢,但是不能绑得太紧,以防损伤电缆。

   7、测机组对地绝缘电阻不小于5兆欧。

注意事项:

   深井潜水泵叶轮加装高耐磨填充材料减磨垫片,增强了泵的抗磨性能,比普通潜水泵的抗砂能力有较大提高。同时泵叶轮可采用球铁、镍合金铸铁、铜合金等材料,泵出口连接方式有油管扣和法兰连接两种,供不同用户选用。但是无论什么样的深井泵都要仔细检查才能安全使用。

   1、关闭浮筒式深井潜水泵出口闸阀,启动电机。

   2、待电机转速正常后,再开启出口闸阀,使泵进入正常运行。

   3、浮筒式深井潜水泵运转4小时后,应停机速测热态绝缘电阻不小于0.5兆欧。

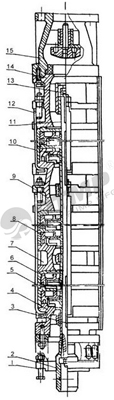

结构图:


序号名称序号名称
1进水节9联接段
2联轴器10泵轴
311长轴套
4吸入段12扁拉筋
5泵壳13轴头螺母
6导叶14上轴承体
7中轴承体15逆止阀体
8叶轮

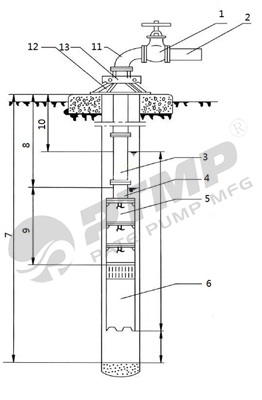

安装尺寸图:


安装尺寸表:

序号名称序号名称
1阀门8不小于1米
2出水口9动水位深度
3输水管10静水位深度
4短输水管11弯管
5潜水泵12井口盖
6潜水电机13夹板
7井深
