CQF型磁力泵

   参数范围

   流量:0.9~12.5(m3/h)

   扬程:3~32(m)

   温度:0℃~60℃

   功率:0.025~7.5(kw)

   黏度:30*10-6(m3/s)

   过流部件:PP(增强聚丙烯)

   联接方式:软管、活接、法兰



产品概述:

品牌

帕特

产地

上海

输送介质

酸碱盐液体

泵轴位置

卧式

驱动方式

电动

类型

叶轮式

叶轮结构

封闭式叶轮

叶轮数目

单数

零部件

注塑成型

连接方式

法兰

   CQF型磁力泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵,当原动机带动外磁钢转动时,通过磁场的作用驱动内磁钢转子同步旋转,而内磁钢转子和叶轮连成一体,从而达到无接触带动叶轮转动之目的。由于液体被封闭在静止的隔离套内,所以磁力泵是一种全封闭、无泄漏的产品,因此杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。在石油、化工、制药、电子等众多领域,越来越多的厂家,对其输送的介质都要求无泄漏的工艺环境,迫切需要选择的泵型,我公司生产的CQF系列磁力泵吸收了国内的磁力泵生产新技术、新材料、新工艺,成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题,使其性能更加完美。

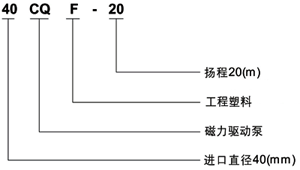

型号意义:

   40 CQ F - 20

          20-扬程20(m)

          F-工程塑料

         CQ-磁力驱动泵

          40-进出口直径40(mm)

产品特点

   CQF型磁力泵以增强聚丙烯为主要材料,能耐大多数的有机和无机酸、碱和盐溶液,也适用于在室外大气暴露,对应力腐蚀破裂的抗蚀性良好。该泵零部件均为注塑成型,生产效率高,加工成本低。

产品用途

    CQF型磁力泵的过流部件采用工程塑料增强聚丙稀(PP)制成,广泛应用于石油、化工、制药、电镀、环保、水处理等部门,是输送易燃、易爆、有毒和贵重液体的设备选择。

性能参数表:

泵型号

进口口径(mm)

出口口径(mm)

流量(m3/h)

扬程(m)

汽蚀余量(m)

功率(kw)

转速(r/min)

电压(v)

10CQF-3

10

8

0.9

3

7.8

0.025

2800

220

14CQF-5

14

10

1.2

5

7.0

0.12

2800

220/380

16CQF-8

16

10

1.8

8

6.0

0.18

2800

220/380

20CQF-12

20

15

3

12

6.0

0.37

2800

220/380

25CQF-15

25

20

6.6

15

5.0

1.1

2800

380

32CQF-15

32

25

6.6

15

6.0

1.1

2800

380

32CQF-25

32

25

4.8

25

5.5

1.1

2800

380

40CQF-20

40

32

10.8

20

3.5

2.2

2800

380

50CQF-32

50

40

12.5

32

3.5

4.0

2800

380

备注:性能参数表均只做参考,如需产品安装图等相关详细参数说明书请致电:021-56386999


安装调试:

   一,磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。

   二,当抽吸液面高于泵轴心线时,起动前打幵吸入管道阀门即可,若抽吸液面低于泵轴心线时, 管道需配底阀。

   三,泵使用前应进行检查,电机风叶转动要灵活,无卡庄及异常声晌,各紧固件要紧固。

   四,检查电机旋转方向是否与磁力泵转向标记一致。

   五,电机苣动后,缓慢打幵排出阀,待泵进入正常工作状态后,再将排出阀调到所需幵度。

   六,泵停止工作前,应先关团排出阀门,然后切断电源。

注意事项:

   一,因磁力泵轴承的冷却和通滑是靠被输送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再层动时所造成时空载运转。

   二,被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

   三,泵在使用中环境溫度应小于40℃,电机溫升不得超过75℃。

   四,被输送的介质及其溫度应在泵材允许范围內(详见使用说明书工程塑料泵的使用溫度<60℃,金属泵的使用溫度<100℃,辙送吸入压力≤0.2MPa,工作压力≤1.6MPa,密度≤1600Kg/m㎡,粘度≤30x10-6(㎡/s)的不含硬颗粒和纤维的液体)

   五,对于输送液为易沉淀结晶的介质,使用后应及时清洗,排淨泵內积液。

   六,磁力泵正常运行1000小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。

故障排除:

故障形式

产生原因

排除方法

1

水泵反转

改变电机接线

2

进水管道漏气

杜绝漏气

3

泵腔蓄水不足

增加蓄水量

4

电压太高,启动时联轴器打滑

调正电压

5

吸程太高

降低泵安装位置

6

阀门没有打开

校正或更换阀门

流量不足.1

吸入管径太小或淤塞

调换或清洗进水管

2

叶轮流道阻塞

清洗叶轮

3

扬程过高

开大出水阀

4

转速不够

恢复额定转速

扬程过低.1

流量过大

关小出水阀

2

转速太低

恢复额定转速

噪音太大.1

轴严重磨损

更换泵轴

2

轴承严重磨损

更换轴承

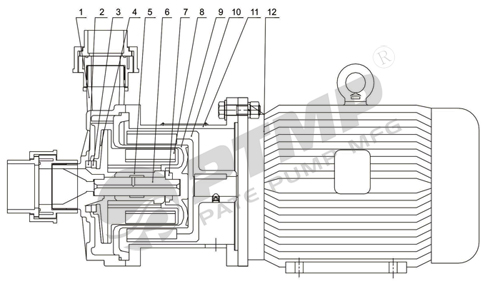

结构图:


序号零件名称序号零件名称
1泵体7止推环
2静环8
内磁钢总成
3动环9隔离套
4叶轮10外磁钢总成
5轴套11联接架
6泵轴12电机

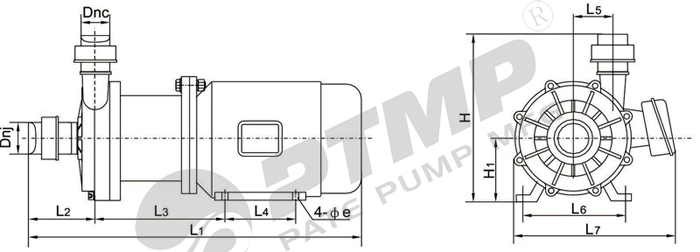

安装尺寸图:


安装尺寸表:

泵型号DnjDncL1L2L3L44-Φe
10CQF-316152004060506
14CQF-525163004475708
16CQF-8251630544110708
20CQF-12271835060140808
25CQF-15322549011018010010
32CQF-15403249011018010010
32CQF-25403250012018510010
40CQF-20503256512020012510
50CQF-32655065013024014012

备注:安装尺寸表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。
