ZX型自吸离心泵

    参数范围

    流量:3.2~600(m3/h)

    扬程: 13~80(m)

    温度:-10℃~80℃, ≤120℃(热水)

    压力:≤1.6(Mpa)

    泵轴:45钢,不锈钢

    泵体、端盖、叶轮:铸铁,不锈钢

    机械密封:石墨,碳化钨/硅,硬质合金


产品概述:

品牌

帕特

产地

上海

叶轮吸入方式

单吸

泵轴位置

卧式

材质

不锈钢,铸铁

连接方式

法兰

介质

清水,海水,浆料及带有酸碱度的化工液体等

介质温度

-10~80℃,小于120℃

叶轮结构

半封闭

特性

节能泵,拥有较强自吸能力

   ZX型自吸离心泵是90年代新型节能泵,该泵属自吸式离心泵,它具有结构紧凑、操作方便、运行平稳、维修方便、效率高、寿命长,并有较强的自吸能力等优点。管路中不需安装低阀,工作前只需保留泵体内储有定量引液即可,因此简化了管路系统,又改善了劳动条件。材质有铸铁、不锈钢。

型号意义:

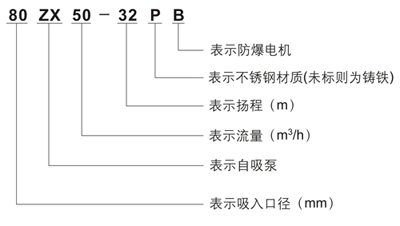

   例:80 ZX 50 - 32 - P B

              B-表示防爆电机

              P-表示不锈钢材质(未标则为铸铁)

              32-表示扬程(m)

              50-表示流量(m3/h)

              ZX-表示自吸泵

              80-表示吸入口径(mm)

产品特点:

   本公司生产的ZX型自吸离心泵是根据有关技术资料经吸收,消化,改进后研制而成的节能泵类产品,该泵属自吸式离心泵,它具有结构紧凑,操作方便,运行方便,维护容易,效率高,寿命长,并有较强的自吸能力等优点。管路中不需要安装底阀,工作前只需保证泵体内储有定量引流液即可,因此简化了管路系统,又改善了劳动条件。

产品用途:

   1、适用于从城市环境、建筑、消防、化工、制药、燃料、印染、酿造、电力、电镀、造纸、工矿冲洗、设备冷却等

   2、装上摇臂式喷头,又可将水冲到空中后,三成细小雨滴进行喷雾,是农场、苗圃、果园、茶园的良好机具

   3、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度小于等于100厘珀,含固量可达30%以下)

   4、可和任何型号、规格的压滤机配套使用,将浆料送给压滤机进行压滤的配套泵种

性能参数表:

泵型号

口径(mm)

流量(m3/h)

扬程(m)

转速(r/min)

功率(kw)

吸程(m)

32ZX3.2-20

32

3.2

20

1.1

2900

5

32ZX3.2-32

32

3.2

32

1.5

2900

5

32ZX3.2-50

32

3.2

50

3

2900

5

40ZX6.3-20

40

6.3

20

2.2

2900

5

40ZX6.3-32

40

10

32

4

2900

5

40ZX10-40

40

6.3

40

4

2900

5

40ZX6.3-50

40

12.5

50

1.5

2900

5

50ZX12.5-15

50

12.5

15

1.5

2900

5

50ZX15-20

50

15

20

2.2

2900

5

50ZX12.5-32

50

12.5

32

3

2900

5

50ZX12.5-35

50

12.5

35

4

2900

5

50ZX12.5-40

50

12.5

40

4

2900

5

50ZX12.5-50

50

12.5

50

5.5

2900

5

50ZX12.5-60

50

12.5

60

7.5

2900

5

50ZX15-70

50

`15

70

11

2900

5

65ZX30-15

65

30

15

3

2900

4

65ZX25-32

65

25

32

5.5

2900

4.5

65ZX25-50

65

25

50

7.5

2900

5

65ZX25-70

65

25

70

15

2900

5

80ZX35-13

80

35

13

3

2900

3.5

80ZX43-17

80

43

17

4

2900

3.5

80ZX-40-22

80

40

22

5.5

2900

4

80ZX-50-25

80

50

25

7.5

2900

4

80ZX-50-32

80

50

32

7.5

2900

4.5

80ZX-50-40

80

50

40

11

2900

4.5

80ZX-60-55

80

60

55

18.5

2900

4.5

80ZX-60-70

80

60

70

22

2900

4.5

100ZX80-20

100

80

20

7.5

2900

4

100ZX100-25

100

100

25

11

2900

4.5

100ZX100-32

100

100

32

15

2900

4.5

100ZX100-40

100

100

40

18.5

2900

4.5

100ZX100-50

100

100

50

22

2900

5

100ZX100-63

100

100

63

30

2900

5

100ZX80-70

100

80

70

30

2900

5

150ZX180-15

150

180

15

15

1450

4

150ZX180-28

150

180

28

30

1450

4.5

150ZX160-45

150

180

45

37

2900

4.5

150ZX160-55

150

160

55

45

2900

4.5

150ZX160-80

150

160

80

55

2900

4.5

200ZX400-32

200

400

32

75

1450

4.5

200ZX400-63

200

280

63

90

1450

4.5

250ZX400-75

250

400

75

90

1450

4.5

300ZX600-32

300

600

32

90

1450

4.5

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。

注意事项:

   一、起动前的准备有检查工作
   1、本系列自吸泵,根据泵的工作运转状况,分别采用钙基黄油和10号机油进行润滑,如果采用黄油润滑的泵应定期向轴承箱内加注黄油,采用机油润滑的泵,如果油位不足,则加足之。
   2、检查泵壳内的储液是否高于叶轮的上边缘,如若不足,可以从泵壳上的加液口处直接向泵体内注放储液,不应在储液不足的情况下启动运转,否则不能正常工作,且易损坏机械密封。
   3、检查泵的转动部件是否有卡位磕碰现象。
   4、检查泵体底脚及各联结处螺母有无松动现象。
   5、检查泵轴与电动机主轴的同轴度和平行度。
   6、检查进口管路是否漏气,如有漏气,必须设法排除。
   7、打开吸入管路的阀门,稍开(不要全开)出口控制阀。
   二、起动及操作
   1、点动自吸泵,注意泵轴的转向是否正确。
   2、注意转动时有无不正常的声响和振动。
   3、注意压力表及真空表读数,起动后当压力表及真空表的读数经过一段时间的波动而指示稳定后,说明泵内已经上液,进入正常输液作业。
   4、在泵进入正常输液作业前即自吸过程中,应特别注意泵内水温升高情况,如果这个过程过长,泵内水温过高,则停泵检查其原因。
   5、如果泵内液体温度过高而引起自吸困难,那么可以暂时停机,利用吐出管路中的液体倒流回泵内或向泵体上加储液口处直接向泵内补充液体,使泵内液体降温,然后起动即可。
   6、泵在工作过程中如发生强烈振动和噪声,有可能是泵发生汽蚀所致,汽蚀产生的原因有两种:一是进口管流速过大,二是吸程过高。流速过大时可调节出口控制阀,升高压力表读数,在进口管路有堵塞时则应及时排除;吸程太高时可适当降低泵的安装高度。
   7、泵在工作过程中因故停泵,需再起动时,出口控制阀应稍开(不要全闭),这样既有利于自吸过程中气体从吐出口排出,又能保证尖在较轻的负责下启动。
   8、注意检查管路系统有无渗漏现象。
   三、停泵
   1、首先必须关闭吐出管路上的闸阀。
   2、使泵停止转动。
   3、在寒冷季节,应浆泵体内的储液和轴承体冷却室内的水放空,以防冻裂机件.

拆装维护:
   自吸泵的特点是结构简单可靠,经久耐用。正常情况下不需要经常拆开保养。当发现故障后随时给予排除既可。
   1、维护该泵时应注意几个主要部位:
   A、滚动轴承:当运行后,轴承磨损到一定程度时,须进行更换。
   B、前密封环、后密封环:当密封环磨损到一定程度时,须进行更换。
   C、机械密封:机械密封在不漏液的情况下,一般不应拆开检查。若轴承体下端泄漏口处产生严重泄漏时,则应对机械密封进行拆检。装拆机械密封时,必须轻取轻放,注意配合面的清洁,保护好静环和动环的镜面,严禁敲击碰撞。因机械密封而产生泄漏的原因主要是摩擦副镜面拉毛所至。其修复办法:可对摩擦副端面进行研磨使恢复镜面。机械密封产品泄漏的另一原因是O形圈安装不当、或者变开老化所至。此时则需更换O形圈进行重新装配。
   2、泵拆装顺序:
   A、拆下电动机或脱出联轴器。
   B、拆出轴承体总成,检查叶轮和前口环的径向间隙,检查叶轮螺母有无松动。
   C、拆下叶轮螺母,拉现叶轮,检查叶轮和后密封环的径向间隙。
   D、松出机械密封的紧定螺钉,拉出机械密封的动环部分,检查动、静环端面的贴合情况,检查O形密封圈的密封情况。
   E、旋出联轴器的紧定螺钉,拉出联轴器。
   F、拆下轴承端盖,拆出泵轴和轴承。
   G、安装时以相反顺序进行装配即可。

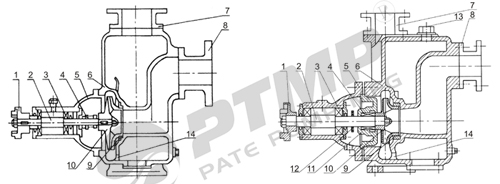

结构图:



序号名称序号名称
1联轴器8进口座
2泵轴9前密封环
3轴承10叶轮
4机械密封11后盖
5轴承体12挡水圈
6泵壳
13加液孔
7出口座14回液孔

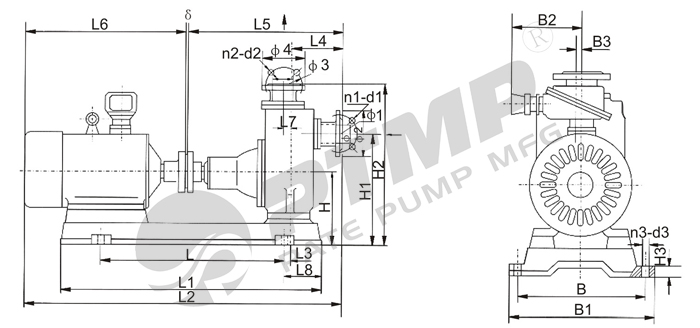

安装尺寸图:


安装尺寸表:

泵型号BB1B2B3H3

n3-d3

50ZX18-20320360225725140
50ZX12.5-32320360225525140
50ZX20-30370410225重合30140
50ZX14-35370410225重合30140
50ZX10-403203602255254-14
50ZX12.5-503604042405304-18

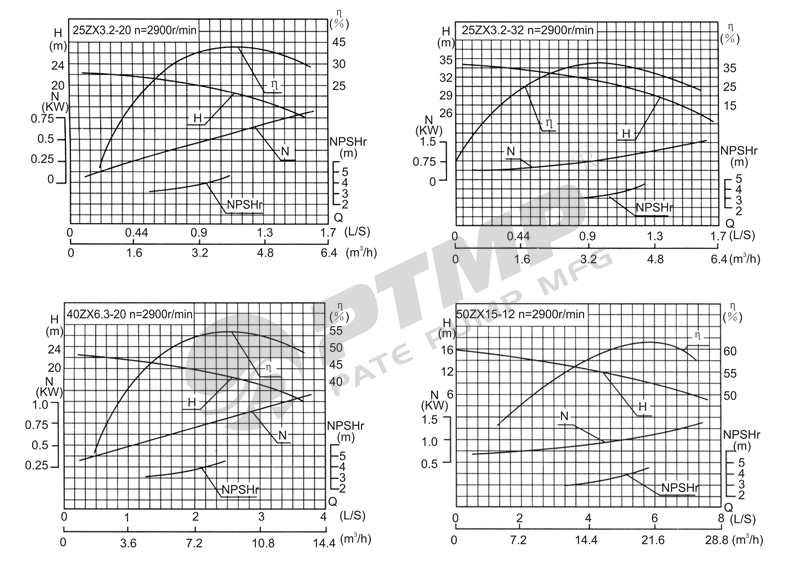

性能曲线图:
