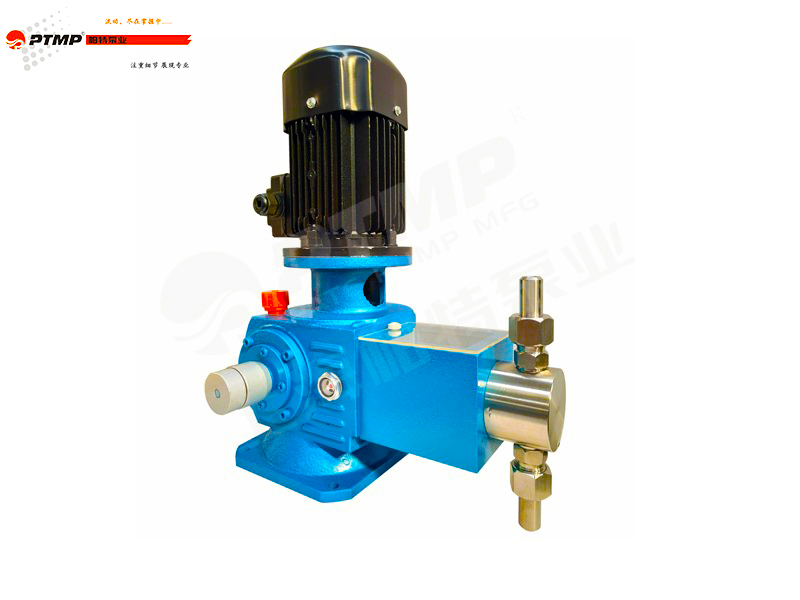

J-W型柱塞计量泵

J-W型柱塞计量泵性能范围

流量范围:1.6~160(L/h)

排出压力:0.32~20Mpa

介质温度:≦400℃

环境温度:≦40℃

工作压力:≦1.6Mpa

泵头:PVC/PTFE/不锈钢

阀球:陶瓷/不锈钢

阀座:聚四氟乙烯

产品概述
泵的液力端借助柱塞组成工作腔,通过柱塞在往复直线运动中,使工作腔的容积发生周期性变化的泵。
产品特点
1、柱塞直径可制的很小,但不宜过大,一般=3~200mm.
2、柱塞泵使用的排出压力范围较广泛,且宜制成高压泵。
3、能输送高粘度介质,不推荐使用在输送腐蚀性浆料及危险性化学品。
4、轴封为填料密封,有泄露,需周期性调节填料,填料与柱塞是一对易损件。
5、流量在10%-100%的范围内,计量精度可达±1%,压力zui大可达50MPa,出口压力变化时,流量几乎不变。
6、无安全泄放装置,建议在泵的出口管路安装安全阀。
7、结构简单,维护方便,性价好。
8、所有均可通过调节冲程长度(装冲程调节器可实现自动调节)和改变电机频率来控制流量,可实现远程控制。
型号意义
例 J-W口/50
J-W-J-W型柱塞计量泵
口-额定流量
50-额定压力
产品用途
广泛应用于化工,石油化工,冶金,电力,医药,视频,塑料发泡等各个领域,横额为现代工业实现半动化和全自动化操作不可缺少的泵种,尤其是输送高粘度,高压力,高温度的液体介质,中特别受欢迎。


泵型号

流量(L/h)

排出压力(Mpa)

柱塞直径(mm)

泵速(min-1)

功率(kw)

法兰连接

重量(kg)

1

J-W1.6/10

1.6

0.32-10

5.7

75

0.18

DN10

35

2

J-W1.6/20

1.6

12.5-20

5.7

75

0.25

DN10

35

3

J-W2/10

2

0.32-10

5.7

93

0.18

DN10

35

4

J-W2/20

2

12.5-20

5.7

93

0.25

DN10

35

5

J-W2.5/10

2.5

0.32-10

5.7

116

0.18

DN10

35

6

J-W2.5/20

2.5

12.5-20

5.7

116

0.25

DN10

35

7

J-W3.2/10

3.2

0.32-10

8

75

0.18

DN10

35

8

J-W3.2/20

3.2

12.5-20

8

75

0.25

DN10

35

9

J-W4/10

4

0.32-10

8

93

0.18

DN10

35

10

J-W4/20

4

12.5-20

8

93

0.25

DN10

35

11

J-W5/10

5

0.32-10

8

116

0.18

DN10

35

12

J-W5/20

5

12.5-20

8

116

0.25

DN10

35

13

J-W6.3/8

6.3

0.32-8

12

75

0.18

DN10

35

14

J-W6.3/16

6.3

10-16

12

75

0.25

DN10

35

15

J-W8/6.3

8

0.32-6.3

12

93

0.18

DN10

35

16

J-W8/12.5

8

8-12.5

12

93

0.25

DN10

35

17

J-W10/5

10

0.32-5

12

116

0.18

DN10

35

18

J-W10/10

10

6.3-10

12

116

0.25

DN10

35

19

J-W12.5/4

12.5

0.32-4

16

75

0.18

DN10

35

20

J-W12.5/8

12.5

5-8

16

75

0.25

DN10

35

21

J-W16/3.2

16

0.32-3.2

16

93

0.18

DN10

35

22

J-W16/6.3

16

4-6.3

16

93

0.25

DN10

35

23

J-W20/2.5

20

0.32-2.5

16

116

0.18

DN10

35

24

J-W20/5

20

3.2-5

16

116

0.25

DN10

35

25

J-W25/2

25

0.32-2

23

75

0.18

DN10

35

26

J-W25/4

25

1.6-4

23

75

0.25

DN10

35

27

J-W32/1.6

32

0.32-1.6

23

93

0.18

DN10

35

28

J-W32/3.2

32

2-3.2

23

93

0.25

DN10

35

29

J-W40/1.25

40

0.32-1.25

23

116

0.18

DN10

35

30

J-W40/2.5

40

1.6-2.5

23

116

0.25

DN10

35

31

J-W50/1

50

0.32-1

32

75

0.18

DN15

40

32

J-W50/2

50

1.25-2

32

75

0.25

DN15

40

33

J-W63/0.8

63

0.32-0.8

32

93

0.18

DN15

40

34

J-W63/1.6

63

1-1.6

32

93

0.25

DN15

40

35

J-W80/0.63

80

0.32-0.63

32

116

0.18

DN15

40

36

J-W80/1.25

80

0.8-1.25

32

116

0.25

DN15

40

37

J-W100/0.5

100

0.32-0.5

45

75

0.18

DN15

40

38

J-W100/1

100

0.63-1

45

75

0.25

DN15

40

39

J-W125/0.32

125

0.32-0.4

45

93

0.18

DN15

40

40

J-W125/0.8

125

0.5-0.8

45

93

0.25

DN15

40

41

J-W160/0.32

160

0.32

45

116

0.18

DN15

40

42

J-W160/0.63

160

0.4-0.63

45

116

0.25

DN15

40
