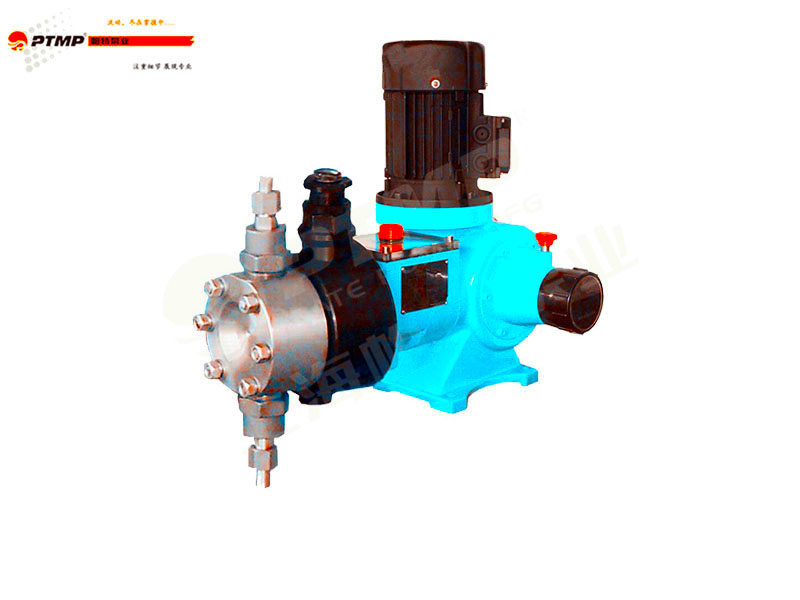

JYM1.6型液压隔膜计量泵

    JYM1.6型液压隔膜计量泵主要参数

    流量:0.7~300(L/h)

    压力:≤1.6(Mpa)

    温度:-30℃~120℃

    压力范围:0.5~30(bar)

    泵头:PVC,PTFE,不锈钢

    阀球:陶瓷,不锈钢

    隔膜阀座:聚四氟乙烯


JYM1.6型液压隔膜计量泵产品概述:

品牌帕特产地上海
材质
PVC,PTFE,316泵轴位置立式
介质清水,强腐蚀,易挥发易结晶易燃易爆有放射性等贵重液体连接方式法兰
输送特殊介质采用双隔膜带隔膜破裂报警装置特性计量精度可达±1%,计量精度优于机械隔膜泵,密封性能优于柱塞泵

JYM1.6型液压隔膜计量泵的电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动挺杆在导筒内作往复运动。连同柱塞,通过单向阀的作用使泵腔内逐渐形成真空,吸入阀打开,吸入液体;当柱塞向前死点移动时,此时吸入阀关闭 ,排出阀打开,液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体 。

JYM1.6型液压隔膜计量泵产品特点:

JYM1.6系列液压隔膜计量泵

1、无动密封,无泄漏,维修简单;

2、工作压力可达30(MPa),计量精度可达±1%;

3、计量精度优于机械隔膜泵,密封性能优于柱塞泵;

4、流量大小控制通过调节冲程长度和变频调速来实现,配冲程调节器可以实现远程自动控制;

5、介质的使用温度不宜超过100℃,不宜低于-30℃,否则影响隔膜寿命;

6、新型的三阀结构,限位补油机构的应用,既保证液压腔内的液压油充满度,又避免补油过量,防止液压冲击,从而使隔膜两侧受力平衡,提高隔膜的使用寿命,隔膜寿命可提高8000(h)以上;

7、在输送特殊介质时,可采用双隔膜带隔膜破裂报警装置,防止隔膜破裂时,介质与液压油混合引起事故。

JYM1.6型液压隔膜计量泵型号意义:

:2JYMZ-630/0.3-L-B-IV

2-联(缸)数,单缸不标

J-计量泵

YM-YM:液压隔膜式,M:机械隔膜式,柱塞泵不标

Z-机座号(W:微机座,X:小机座,D:大机座,T:特大机座)

630-额定流量(L/h)

0.3-额定排除压力(MPa)

L-特殊性能泵(BW\W:夹套保温型加温型,L:冷却,GN:高粘度,YB:隔膜破裂报警,P:变频调节,D\xD:带数字控制器或行程调节器,XF:悬浮液)

B-B:防爆电机,普通电机不标 IV-液缸过流部分材料(I:304,Ⅱ:316(316L),Ⅲ:PVC,Ⅳ:PP,Ⅴ:PTFE,Ⅵ:陶瓷,Ⅶ哈氏合金,Ⅷ:20号合金)

JYM1.6型液压隔膜计量泵产品用途:

计量泵适用于由一般的常温清水直至具有腐蚀,易挥发、易结晶、易燃、易爆、剧毒、恶臭、腐蚀性强,比重大、中等粘度,有放射性或其他贵重液体等。同时也可以输送悬浮液体,对一些为防止隔膜破裂后,介质与液压油混合引起事故,对易燃易爆、剧毒及贵重液体时,可选用双隔膜计量泵并带隔膜破裂报警装置。

JYM1.6型液压隔膜计量泵参数表:

泵型号

流量(L/h)

压力(Mpa)

柱塞直径(mm)

行程(mm)

泵速(min-1)

电机功率(kw)

进出口径(mm)

JYM1.6-0.7/30

0.70

30.00

8

12.5

45

0.55

6卡套

JYM1.6-1.4/20

1.40

20.00

8

20

45

0.55

6卡套

JYM1.6-2.2/20

2.20

20.00

10

20

45

0.55

6卡套

JYM1.6-3.5/20

3.50

20.00

10

12.5

106

0.55

6卡套

JYM1.6-4.5/20

4.50

20.00

10

12.5

135

0.55

6卡套

JYM1.6-6/20

6.00

20.00

10

20

106

0.55

6卡套

JYM1.6-8/20

8.00

20.00

10

20

135

0.55

6卡套

JYM1.6-11.5/12.5

11.50

12.50

12

20

106

0.55

10

JYM1.6-11.5/6.3

11.50

6.30

12

20

106

0.37

10

JYM1.6-15/5

15.00

10.00

12

20

135

0.55

10

JYM1.6-15/5

15.00

5.00

12

20

135

0.37

10

JYM1.6-22/8

22.00

8.00

16

20

106

0.55

10

JYM1.6-22/4

22.00

4.00

16

20

106

0.37

10

JYM1.6-28/6.3

28.00

6.30

16

20

135

0.55

10

JYM1.6-28/3.2

28.00

3.20

16

20

135

0.37

10

JYM1.6-36/5

36.00

5.00

20

20

106

0.55

10

JYM1.6-36/2.5

36.00

2.50

20

20

106

0.37

10

JYM1.6-45/4

45.00

4.00

20

20

135

0.55

10

JYM1.6-45/2

45.00

2.00

20

20

135

0.37

10

JYM1.6-55/3.2

55.00

3.20

25

20

106

0.55

15

JYM1.6-55/1.6

55.00

1.60

25

20

106

0.37

15

JYM1.6-72/2.5

72.00

2.50

25

20

135

0.55

15

JYM1.6-72/1.3

72.00

1.30

25

20

135

0.37

15

JYM1.6-80/2.2

80.00

2.20

30

20

106

0.55

15

JYM1.6-80/1

80.00

1.00

30

20

106

0.37

15

JYM1.6-105/2

105.00

2.00

30

20

135

0.55

15

JYM1.6-105/1

105.00

1.00

30

20

135

0.37

15

JYM1.6-92/2

92.00

2.00

32

20

106

0.55

15

JYM1.6-92/1

92.00

1.00

32

20

106

0.37

15

JYM1.6-120/1.6

120.00

1.60

32

20

135

0.55

15

JYM1.6-120/0.8

120.00

0.80

32

20

135

0.37

15

JYM1.6-150/1.3

150.00

1.30

36

20

135

0.55

15

JYM1.6-150/0.8

150.00

0.80

36

20

135

0.37

15

JYM1.6-190/1

190.00

1.00

40

20

135

0.55

15

JYM1.6-190/0.63

190.00

0.63

40

20

135

0.37

15

JYM1.6-240/0.63

240.00

0.80

45

20

135

0.55

20

JYM1.6-240/0.8

240.00

0.50

45

20

135

0.37

20

JYM1.6-300/0.5

300.00

0.63

50

20

135

0.55

20

JYM1.6-300/0.63

300.00

0.62

50

20

135

0.37

20


液压隔膜计量泵安装注意事项:

1,当用户接收液压隔膜计量泵时,应仔细检查运输包装,确认在运输过程中没有发生损坏。

2,液压隔膜计量泵应安装在平整的表面,可用一块底板,下面用槽钢作支撑,离地面高度300-500mm,便于操作和维修。

3,吸排管路上不应有急剧的弯头(不大于90°),并应尽量减少管路中弯曲和增加阻力的部件。?

4,不要将泵浦及药槽安装在日光直接照射之处。

5,药槽平时应补充药液及保养检查之需,请置于较宽敞的场所。

6,不要安装在易按触湿气或腐蚀性气体之处。

液压隔膜计量泵管路安装:

1.吸入配管通径不能少于泵的吸入阔口径,并应尽量缩短吸入管道长度,一般2-3米为宜; 如必须增加长度时,则应适当加长,但长度不得超过5米(但启动时的吸入液体时间相对延长)。

2.与吸入、排出阔〔法兰)联接的管道,不能强行结合而使泵阔增加负荷,不得将管道及阔门等的重量由泵和吸排阔承担。管路安装完毕应支承并固定好管件。

特殊液体对管道通量的增加

1.为了确保泵的安全运营以及管路系统的安全,应在排出管道上设置安全阔,如需要减少被输送液体的脉冲,可在靠近泵排出管路上安装缓冲器。

2.对于输送悬浮液及易产生沉淀的介质,在泵的吸入及排出附近应增设阔门及三通,以便在泵运营停止时不拆开管路就能进行缸体内冲洗。

液压隔膜计量泵安装规范:



JYM1.6型液压隔膜计量泵结构图:


序号名称序号名称序号名称序号名称
1主轴11轴承21泵头联接头31泵头螺栓
2偏心轮12调节底板22泵体32传动接头
3滚轮13调节螺丝23过载阀33电机座
4连杆14油封24排水阀总成34电机
515油封压板25进水阀总成35螺栓
6涡轮16联接螺帽26泵头底座36放气螺丝
7顶杆17填料并帽27柱塞37补油阀
8调节器18填料压板28膜片底座38密封圈
9调节杆19填料29膜片

10手轮20圆螺帽
30泵头

JYM1.6型液压隔膜计量泵安装尺寸图:
