FYS型耐腐蚀塑料液下泵

    参数范围

    流量:1.5~100(m3/h)

    扬程:10~50(m)

    温度:-15℃~105℃

    压力:1.6(Mpa)

    泵轴:45钢

    泵体、端盖、叶轮:增强聚丙烯,聚偏氟乙烯,氟塑料合金

    机械密封:石墨,碳化钨/硅,硬质合金


产品概述:

品牌帕特产地上海
吸入方式单吸泵轴位置立式
材质氟塑料合金,增强聚丙烯,碳化硅连接方式
法兰
介质酸、碱、盐、油、水等介质叶轮数目单级
叶轮结构半闭合特性适用于有腐蚀性的介质

   FYS型耐腐蚀塑料液下泵使用的事耐腐蚀材料--氟塑料合金。用于输送不含固体颗粒及不易结晶的腐蚀液体,主要解决强腐蚀介质输送问题。

   本泵为立式结构,泵体、叶轮部份浸没在液体里,故占用较小面积,轴封无泄漏现象,因而适用于输送介质温度为-5℃至105℃腐蚀性液体。泵的转向应按泵所指方向起动。不能反转运行,起动时泵体必须淹没在液体中。

产品特点:

 FYS型耐腐蚀塑料液下泵为立式结构,泵体、叶轮部分浸没在液体里,故占用较小面积,轴封无泄漏现象,因而适用于输送介质温度为-5℃至105℃腐蚀性液体。泵的转向应按泵所指方向启动。不能反转运行,启动时泵体必须淹没在液体中。A:增强聚丙烯。 C:聚偏氟乙烯。 D:氟塑料合金

型号意义:

   :50 FSY - 30

               30-泵的扬程为30(m)

               Y-液下泵

               S-材料为酚酫玻璃钢

               F-耐腐蚀离心泵

               50-排出口直径为50(mm)

产品用途:

   FYS型氟塑料液下泵可输送酸、碱、盐、油品、饮料等介质,广泛用于化工、石油化工、精细化工、染料化工、仪表、轻工、冶金、纺织、环保、水处理、医药、食品等部门。

性能参数表:

泵型号

流量(m3/h)

扬程(m)

出口直径(mm)

功率(kw)

转速(r/min)

25FYS-10

1.5

10

20

1.5

2900

25FYS-18

3.6

18

20

2.2

2900

40FYS-15

5

15

32

3

2900

40FYS-20

10

20

32

3

2900

40FYS-30

10

30

32

4

2900

40FYS-40

10

40

32

5.5

2900

50FYS-20

15

20

40

3

2900

50FYS-25

15

25

40

4

2900

50FYS-30

15

30

40

5.5

2900

50FYS-40

15

40

32

7.5

2900

50FYS-50

15

50

32

7.5

2900

65FYS-32

29

32

50

11

2900

65FYS-40

29

40

40

11

2900

80FYS-20

50

20

65

11

2900

80FYS-30

50

30

65

15

2900

80FYS-34

50

34

65

15

2900

80FYS-40

50

40

50

18.5

2900

100FYS-32

100

32

80

22

2900

100FYS-40

100

40

80

22

2900

50FYS-50

7.5

12.5

32

2.2

1450

65FYS-40

14.5

10

40

3

1450

80FYS-40

25

10

50

4

1450

100FYS-40

50

10

80

5.5

1450

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。

安装使用维修:

   1、泵组装后,盘动联轴器,看是否转动灵活。检查是否有金属磨擦声,各部件螺母是否旋紧。

   2、检查泵轴和电机轴的同心度,上下联轴器外圆左右差数不得超过0.1mm,联轴器端面间隙保持1~2.5mm。

   3、泵的吸入口到容器底部之间距离为吸入口径的2~3倍。泵体与器壁距离应大于口径的2.5倍。

   4、泵的出液管路,应另设支架支撑,其重量不允许支撑在泵上。

   5、检查电机的旋转方向,使泵的旋转方向符合指示方向。

   6、关闭出口管路上的闸阀,接通冷却水管。

   7、起动电机,慢慢开启出口管闸阀到需要的位置,投入正常运转。

   8、经常检查泵和电机的情况,轴承温升不应超过75℃,轴承盒内应加足够黄油。

装配拆卸:

   1、如更换或检查叶轮,可关闭出口阀门,卸去法兰连接螺栓和底板连接螺栓,用起重工具将泵吊出容器。

   2、将底板垂直在固定的支架上,卸去泵体的所有螺栓,取出泵盖和叶轮螺母,用双锤轻击泵体,即可卸下叶轮。

   3、更换滚动轴承则底板不动,只要卸去电机及相应支架,卸去泵联轴器、压盖、圆螺母,取出轴承体。

   4、装配与拆卸的次序相反,注意轴上配件的同心度。

作业流程:

   1、在开车过程中需注意常常查询表面读数,树立必要的设备工作记载,注意有无发热、振荡、噪音等异常现象,如有异常应立即泊车检查,排除故障后才华继续作业。轴承温升不应大于35度,极限温度不应大于75度。

   2、泵一般不宜在低于30%设计流量下长时间作业,假设有必要在该条件下运用时,应在出口管路设备旁路,使泵的流量抵达规矩的运用规模。

常见问题:

   1、液下泵要竖直安裝,将泵的平后盖板安裝在储槽法兰座上,运转前,先加手盘动连轴器,查验泵是不是有卡阻状况,旋转是不是灵活。

   2、液下泵启动前要是储槽中液体高过泵壳就能开车,制止无物质运转和反方向运转。

   3、平常留意维护保养,常常查验泵运作是不是安稳,有没有出现异常振荡,留意拆换延展性块,按时添补和拆换轴承润滑油。

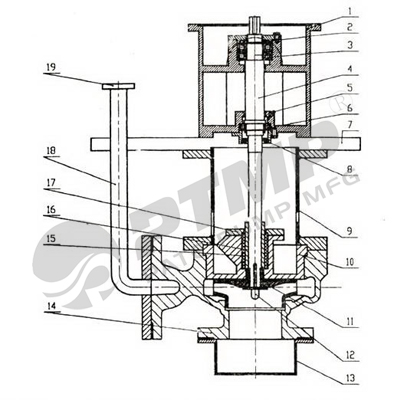

结构图:



序号名称序号名称
1泵架11叶轮
2圆螺母12叶轮螺母
3上轴承13滤网
4
14泵体
5黄油嘴15下护套
6下轴承16轴套
7底座17护套端盖
8骨架油封
18出液管
9支撑管19出口分半法兰
10泵盖

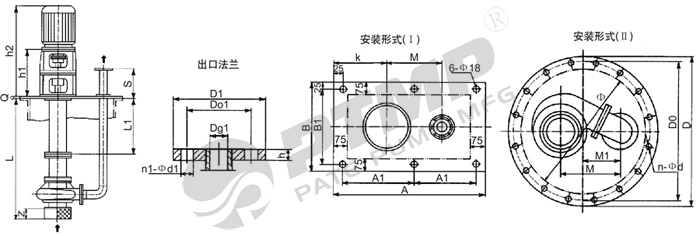

安装尺寸图:
