QDX型小型潜水泵

    参数范围

    流量:1.5~40(m3/h)

    扬程: 6~52(m)

    温度:40℃

    压力:≤0.6(Mpa)

    泵轴:不锈钢

    泵体、端盖、叶轮:不锈钢

    机械密封:石墨,碳化钨/硅,硬质合金



产品概述:

品牌帕特产地上海
吸入方式单吸泵轴位置立式
材质不锈钢连接方式法兰
介质污水,一般性腐蚀性液体叶轮数目多级
叶轮结构封闭式叶轮特性结构紧凑,体积小、重量轻、检修方便,潜水液下即可使用

   1、 QDX全不锈钢精密铸造小型潜水泵采用不锈钢精密铸造外壳,耐腐蚀,环保型,外形美观,体积小,经久耐用

   2、 采用氟橡胶双端面机封,氟橡胶径向O型圈密封,有效对环境恶劣的液体进行密封保护作用。

   3、 电机采用F级绝缘,装有热保护装置,大大延长了泵的使用寿命。

型号意义:

   :QDX 1.5 - 17 - 0.37S

                  S-不锈钢

                  0.37-功率(kw)

                  17-额定扬程(m)

                  1.5-额定流量(m3/h)

                  X-下吸式(上吸式不标注"X")

                  D-单相(三相不标注"D")

                  Q-潜水泵

产品特点:

    1、 电泵潜入水下深度不超过5(m)

    2、 介质温度不超过40℃

    3、 介质的PH值为304(4-10), 316(2-13)

    4、 介质中含固体颗粒直径不大于0.2(mm),体积不超过0.1%。

产品用途:

    QDX全不锈钢精密铸造小型潜水泵用途:适用于工矿企业、食品行业、海水养殖、景观工程、深井提水、农田灌溉等一般腐蚀性介质。

性能参数表:

泵型号

流量(m3/h)

扬程(m)

功率(kw)

电压(v)

口径(mm)

重量(kg)

包装尺寸

QDX1.5-17-0.37S

1.5

17

0.37

220

25

10.2

36.5×17×18.5

QDX3-18-0.55S

3

18

0.55

220

25

13.8

38×18.5×19

QDX10-12-0.55S

10

12

0.55

220

50

13.8

38.5×18×24

QDX3-25-0.75S

3

25

0.75

220

25

16.2

41×21×20

QDX10-16-0.75S

10

16

0.75

220

50

16.2

41×18×24

QDX30-7-1.1S

30

7

1.1

220

80

19.7

47×20.5×26

QDX40-6-1.5S

40

6

1.5

220

80

18.4

47×20.5×26

QX1.5-17-0.37S

1.5

17

0.37

380

25

9.8

36.5×17×18.5

QX3-18-0.55S

3

18

0.55

380

25

13.5

38×18.5×19

QX10-12-0.55S

10

12

0.55

380

50

13.5

38.5×18×24

QX3-25-0.75S

3

25

0.75

380

25

15.8

41×21×20

QX10-16-0.75S

10

16

0.75

380

50

15.8

41×18×24

QX30-7-1.1S

30

7

1.1

380

80

19.4

47×20.5×26

QX40-6-1.5S

40

6

1.5

380

80

18.6

47×20.5×26

QX10-34-2.2S

10

34

2.2

380

50

31.4

51×22.5×29

QX10-40-3S

10

40

3

380

50

35.7

53×24×31

QX10-52-4S

10

52

4

380

50

40

56×26×32

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999

检查规格标准:

   深井泵执行国家标准:GB/T2816-2002,深井泵三相潜水异步电动机执行标准:GB/T2818-2002

检查的内容:

   1、检查电路系统的安装是否良好。

   2、检查监控仪表。

   3、浮筒式深井潜水泵检查所有螺栓有否松动现象。

   4、转动联轴器,检查泵的安装是否良好。

   5、浮筒式深井潜水泵启动电机运转一瞬间,检查电机转向与泵的转向牌所指方向是否一致,否则应调整电机转向。

   6、将机组安装到井中,下井时,电缆在每节扬水管上用耐腐蚀的绳子捆扎系牢,但是不能绑得太紧,以防损伤电缆。

   7、测机组对地绝缘电阻不小于5兆欧。

注意事项:

   深井潜水泵叶轮加装高耐磨填充材料减磨垫片,增强了泵的抗磨性能,比普通潜水泵的抗砂能力有较大提高。同时泵叶轮可采用球铁、镍合金铸铁、铜合金等材料,泵出口连接方式有油管扣和法兰连接两种,供不同用户选用。但是无论什么样的深井泵都要仔细检查才能安全使用。

   1、关闭浮筒式深井潜水泵出口闸阀,启动电机。

   2、待电机转速正常后,再开启出口闸阀,使泵进入正常运行。

   3、浮筒式深井潜水泵运转4小时后,应停机速测热态绝缘电阻不小于0.5兆欧。

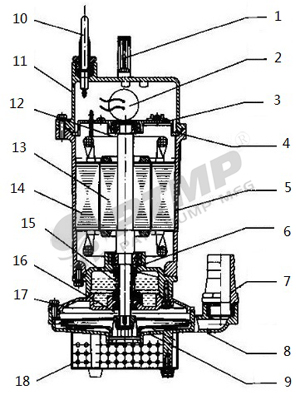

结构图:



序号名称序号名称
1提手10电缆
2电容器11顶盖
3热保护器12轴承
4上轴承器13转子总成
5电机筒14定子总成
6轴承15机械密封
7出水接头16骨架油封
8泵体17泵盖
9叶轮18网罩

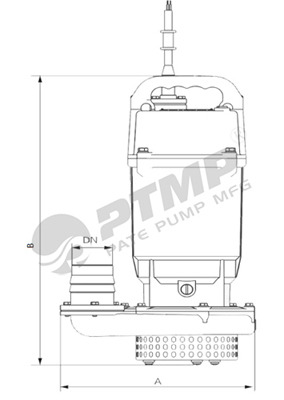

安装尺寸图:


安装尺寸表:

泵型号AB
QDX1.5-17-0.37S190
340
QDX3-25-0.75S220
380
QDX10-12-0.55S215
365
QDX10-16-0.75S230
380
