CQ型磁力泵

    参数范围

    流量:1.5~50(m3/h)

    扬程:5~50(m)

    功率:0.12~22(kw)

    粘度:≤30*10-6(m3/s)

    温度:-20℃~100℃

    过流部件:不锈钢(奥氏体)

    联接方式:法兰、管子


产品概述:

品牌

帕特

产地

上海

输送介质

酸碱盐液体

类型

叶轮式

驱动方式

电动

叶轮数目

单级

叶轮结构

封闭式叶轮

泵轴位置

卧式

过流部件

不锈钢(奥氏体)

连接方式

法兰

   CQ型磁力泵是利用永磁体实现无接触间接传动的一种泵,采用内外磁钢推拉传递,磁路中间用隔离套将液体封闭在隔离套内,以静密封代动密封,彻底解决了其它机械泵无法避免的跑、冒、滴、漏之弊病。适用于有毒、易挥发、易漏、易燃、易爆及贵重液体的输送。

   CQ型磁力泵具有结构简单、外型美观、体积小、噪音低、运转可靠、使用维修方便等优点。磁转动部分采用铁氧体为主要的材料,过流部分采用不锈钢,是目前应用广泛的无泄漏泵。

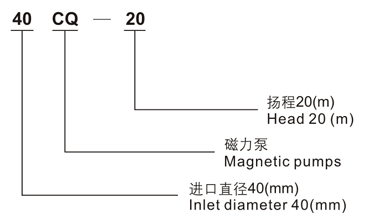

型号意义:

   40 CQ-20

               20-扬程(m)

             CQ-磁力泵

               40-进口直径(mm)

产品用途:

   广泛用于化工、制药、石油、电镀、食品、国防、科研机构、冶金、染料等单位抽送酸、碱液、油类稀有贵重液、毒液、挥发性液体以及循环水设备配套、过滤机配套。易漏、易燃、易爆液体的抽送。防爆电动机选用此泵则更为可靠的设备。

性能参数表:

泵型号

进口口径(mm)

出口口径(mm)

流量(m3/h)

扬程(m)

汽蚀余量(m)

功率(kw)

转速(r/min)

电压(v)

14CQ-5

14

10

1.2

5

6.0

0.12

2800

220/380

16CQ-8

16

12

1.8

8

6.0

0.18

2800

220/380

20CQ-12

20

12

3

12

6.0

0.37

2800

220/380

25CQ-15

25

20

6.6

15

6.0

1.1

2800

380

32CQ-15

32

25

6.6

15

6.0

1.1

2800

380

32CQ-25

32

25

4.8

25

5.5

1.1

2800

380

40CQ-20

40

32

10.8

20

4.0

2.2

2800

380

40CQ-40

40

32

12

30

4.0

4.0

2800

380

50CQ-25

50

40

14.4

25

4.0

4.0

2800

380

50CQ-40

50

40

13.2

32

4.0

4.0

2800

380

50CQ-50

50

32

7.8

50

4.0

5.5

2800

380

65CQ-25

65

50

16.8

25

4.0

5.5

2800

380

65CQ-35

65

50

27

32

4.0

7.5

2800

380

80CQ-35

80

40

27

50

4.0

11

2800

380

80CQ-50

80

65

50

32

4.0

11

2800

380

备注:性能参数表均只做参考,如需产品安装图等相关详细参数说明书请致电:021-56386999。

安装调试:

   一,磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。

   二,当抽吸液面高于泵轴心线时,起动前打幵吸入管道阀门即可,若抽吸液面低于泵轴心线时, 管道需配底阀。

   三,泵使用前应进行检查,电机风叶转动要灵活,无卡庄及异常声晌,各紧固件要紧固。

   四,检查电机旋转方向是否与磁力泵转向标记一致。

   五,电机苣动后,缓慢打幵排出阀,待泵进入正常工作状态后,再将排出阀调到所需幵度。

   六,泵停止工作前,应先关团排出阀门,然后切断电源。

注意事项:

   一,因磁力泵轴承的冷却和通滑是靠被送的介质,所以绝对禁止 空运转,同时避免在工作中途停电后再层动时所造成时空载运转。

   二,被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

   三,泵在使用中环境溫度应小于40℃,电机溫升不得超过75℃。

   四,被输送的介质及其溫度应在泵材允许范围內(详见使用说明书工程塑料泵的使用溫度<60℃,金属泵的使用溫度<100℃,辙送吸入压力≤0.2MPa,工作压力≤1.6MPa,密度≤1600Kg/m㎡,粘度≤30x10-6(㎡/s)的不含硬颗粒和纤维的液体)

   五,对于输送液为易沉淀结晶的介质,使用后应及时清洗,排淨泵內积液。

   六,磁力泵正常运行1000小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。

故障排除:

故障形式

产生原因

排除方法

1

水泵反转

改变电机接线

2

进水管道漏气

杜绝漏气

3

泵腔蓄水不足

增加蓄水量

4

电压太高,启动时联轴器打滑

调正电压

5

吸程太高

降低泵安装位置

6

阀门没有打开

校正或更换阀门

流量不足.1

吸入管径太小或淤塞

调换或清洗进水管

2

叶轮流道阻塞

清洗叶轮

3

扬程过高

开大出水阀

4

转速不够

恢复额定转速

扬程过低.1

流量过大

关小出水阀

2

转速太低

恢复额定转速

噪音太大.1

轴严重磨损

更换泵轴

2

轴承严重磨损

更换轴承

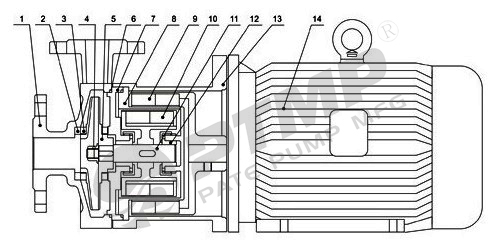

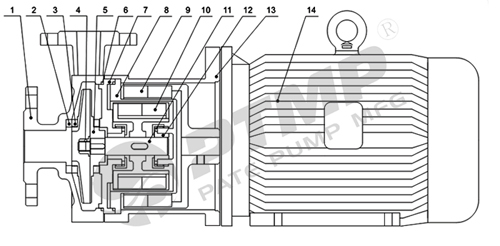

结构图:


序号
零件名称序号零件名称
1泵体8隔离套
2静环9外磁钢总成
3动环10内磁刚总成
4叶轮螺母11泵轴
5叶轮12轴套
6密封圈13联接架
7隔板14电机

安装尺寸图:


安装尺寸表:

泵型号Dnj~DnceL1L2L3L4L5L6L7H1
H2
14CQ-5管子连接732061.511571459013015056
16CQ-8732061.511571459013015056
20CQ-12835059.5135.5805410016016663

备注:安装尺寸表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。

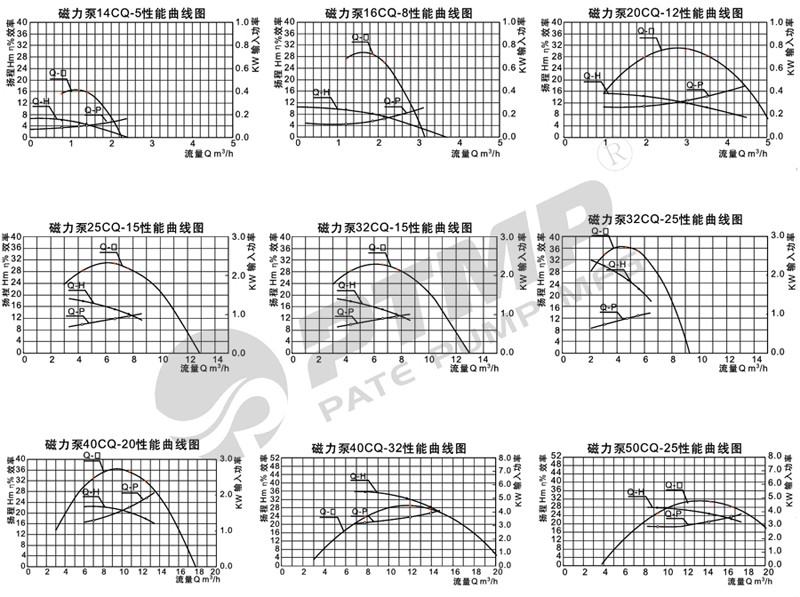

性能曲线图:
