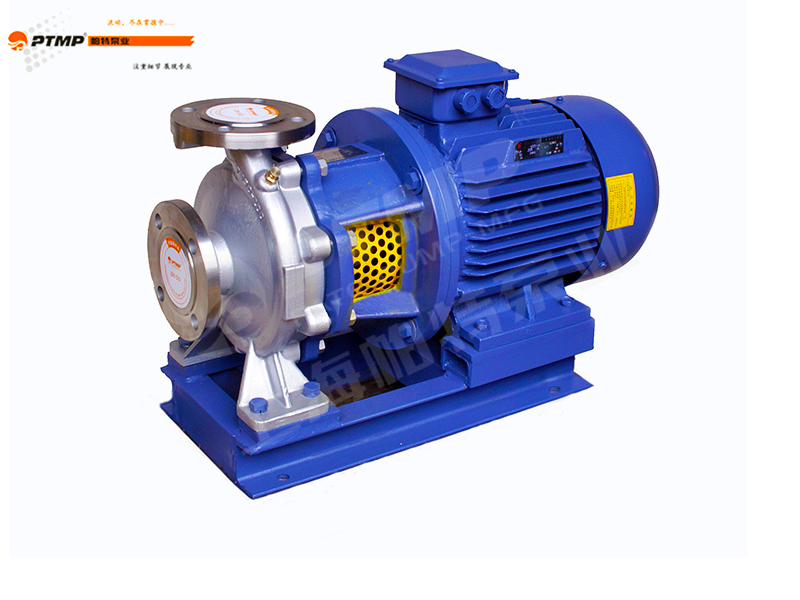

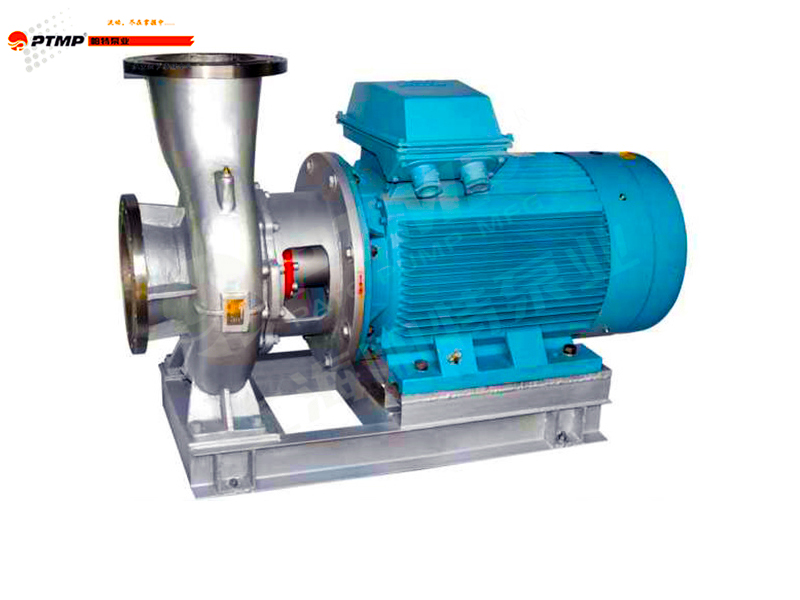

EGF型卧式化工泵

参数范围

流量：2.1~720(m³/h)

扬程： 3.8~125(m)

温度：-10℃~80℃(常温) ，≤120℃(热水)

压力：≤1.6(Mpa)

泵轴：不锈钢

泵体、端盖、叶轮：不锈钢

机械密封：石墨，碳化钨/硅，硬质合金

现场应用联系我们

产品概述：

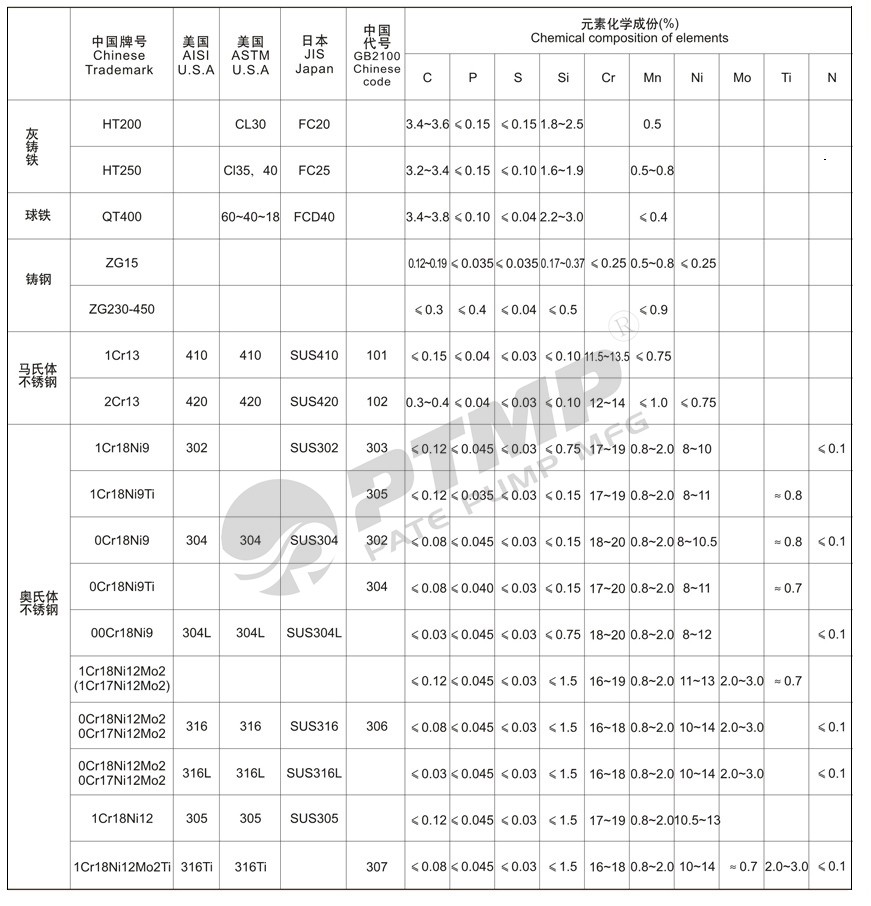

材料名称	ZG1Cr18Ni9	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
代号	303	305	306
材料名称	ZG1Cr18Ni12Mo2Ti	ZG1Cr18Mn13Mo2CuN
代号	307	402

EGF型卧式化工泵与国内同类产品相比，具有运转更平稳，使用寿命长，维护更轻松等无可替代的优点。主要适用于化工、食品、酿造、炼油、制药、造纸、冶金、电力、水处理、环保、轻纺等工业输送有化学腐蚀的液体（不含固体颗粒或少量颗粒），粘度类似于水的介质。

型号意义：

例：EGF 100 - 315

315-叶轮名义直径(mm)

100-进出口口径(mm)

EGF-卧式单级单吸离心泵

产品特点：

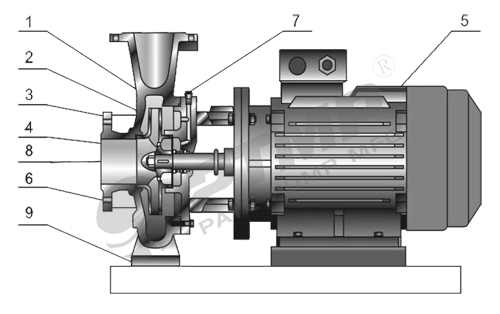

EGF型卧式化工泵采用法兰式联接，用止口定位，具有同心度高，振动小，使用可靠，维修方便等特点，该泵水力过流部件采用有效节能的水力模型，使泵的效率比普通泵高5%~8%。采用精密铸造，外形美观，是创新研发的新一代产品。该系列泵与国内同类产品相比，具有运转更平稳，使用寿命长，维护更轻松等无可替代的优点

性能参数表：

泵型号	流量(m³/h)	流量(L/s)	扬程(m)	效率(%)	功率(kw)
20/110-0.37/2	2.5	0.69	15	34	0.37
20/160-1.1/2	2.5	0.69	32	25	1.1
20/200-3/2	2.5	0.69	50	18	3
20/185-2.2/2	2.3	0.64	44	18	2.2
20/170-1.5/2	2.1	0.58	36	17	1.5
25/110-0.55/2	4	1.11	15	42	0.55
25/125-0.75/2	4	1.11	20	36	0.75
25/115-0.55/2	3.6	1	16	35	0.55
25/160-1.5/2	4	1.11	32	32	1.5
25/150-1.1/2	3.7	1.03	28	31	1.1
25/200-4/2	4	1.11	50	20	4
25/185-3/2	3.7	1.03	44	20	3
25/170-2.2/2	3.4	0.94	36	19	2.2
32/125-0.75/2	5	1.39	20	44	0.75
32/110-0.75/2	4.5	1.25	16	43	0.75
40/100-0.55/2	6.3	1.75	12.5	54	0.55
40/90-0.37/2	5.6	1.56	10	52	0.37
40/125-1.1/2	6.3	1.75	20	46	1.1
40/110-0.75/2	5.6	1.56	16	45	0.75
40/160-2.2/2	6.3	1.75	32	40	2.2
40/150-1.5/2	5.9	1.64	28	39	1.5
40/140-1.1/2	5.5	1.53	24	38	1.1
40/200-4/2	6.3	1.75	50	33	4
40/185-3/2	5.9	1.64	44	31	3
40/170-2.2/2	5.3	1.47	36	29	2.2
40/250-7.5/2	6.3	1.75	80	28	7.5
40/235-5.5/2	5.9	1.64	70	28	5.5
40/220-4/2	5.5	1.53	60	27	4
40/200-0.55/4	3.2	0.89	12.5	31	0.55
40/185-0.37/4	2.8	0.78	10	30	0.37
40/250-1.1/4	3.2	0.89	20	25	1.1
40/235-0.75/4	2.8	0.78	16	25	0.75
40/220-0.55/4	2.3	0.64	13	24	0.55
40/100-1.1/2	12.5	3.47	12.5	62	1.1
40/90-0.75/2	11	3.06	10	60	0.75
40/125-1.5/2	12.5	3.47	20	58	1.5
40/110-1.1/2	11	3.06	16	57	1.1
40/160-3/2	12.5	3.47	32	52	3
40/150-2.2/2	11.7	3.25	28	51	2.2
40/140-1.5/2	10.4	2.89	22	50	1.5
40/200-5.5/2	12.5	3.47	50	46	5.5
40/185-4/2	11.7	3.25	44	45	4
40/170-3/2	10.6	2.94	38	44	3
40/250-11/2	12.5	3.47	80	38	11
40/235-7.5/2	11.6	3.22	70	38	7.5
40/220-7.5/2	10.8	3	60	37	7.5
50/100-1.1/2	12.5	3.47	12.5	62	1.1
50/90-0.75/2	11	3.06	10	60	0.75
50/125-1.5/2	12.5	3.47	20	58	1.5
50/110-1.1/2	11	3.06	16	57	1.1
50/160-3/2	12.5	3.47	32	52	3
50/150-2.2/2	11.7	3.25	28	51	2.2
50/140-1.5/2	10.4	2.89	22	50	1.5
50/200-5.5/2	12.5	3.47	50	46	5.5
50/185-4/2	11.7	3.25	44	45	4
50/170-3/2	10.6	2.94	38	44	3
50/250-11/2	12.5	3.47	80	38	11
50/235-7.5/2	11.6	3.22	70	38	7.5
50/220-7.5/2	10.8	3	60	37	7.5
50/200-0.75/4	6.3	1.75	12.5	40	0.75
50/185-0.55/4	5.5	1.53	9.5	39	0.55
50/250-1.5/4	6.3	1.75	20	32	1.5
50/235-1.1/4	5.6	1.56	16	32	1.1
50/220-0.75/4	5.1	1.42	13	30	0.75
50/100-1.5/2	25	6.94	12.5	69	1.5
50/90-1.1/2	22.3	6.19	10	67	1.1
50/125-3/2	25	6.94	20	68	3
50/110-2.2/2	22.3	6.19	16	66	2.2
50/160-4/2	25	6.94	32	63	4
50/150-4/2	23.4	6.5	28	62	4
50/140-3/2	21.6	6	24	61	3
50/200-7.5/2	25	6.94	50	62	7.5
50/185-5.5/2	23.4	6.5	44	60	5.5
50/170-5.5/2	21.8	6.94	38	58	5.5
50/250-15/2	25	6.94	80	50	15
50/235-11/2	23.4	6.5	70	50	11
50/220-11/2	21.6	6	60	50	11
50/315-30/2	25	6.94	125	40	30
50/300-22/2	23.7	6.58	113	40	22
50/285-18.5/2	22.5	6.25	101	39	18.5
50/270-15/2	20.6	5.72	85	38	15
65/100-1.5/2	25	6.94	12.5	69	1.5
65/90-1.1/2	22.3	6.19	10	67	1.1
65/125-3/2	25	6.94	20	68	3
65/110-2.2/2	22.3	6.19	16	66	2.2
65/160-4/2	25	6.94	32	63	4
65/150-4/2	23.4	6.5	28	62	4
65/140-3/2	21.6	6	24	61	3
65/200-7.5/2	25	6.94	50	62	7.5
65/185-5.5/2	23.4	6.5	44	60	5.5
65/170-5.5/2	21.8	6.94	38	58	5.5
65/250-15/2	25	6.94	80	50	15
65/235-11/2	23.4	6.5	70	50	11
65/220-11/2	21.6	6	60	50	11
65/315-30/2	25	6.94	125	40	30
65/300-22/2	23.7	6.58	113	40	22
65/285-18.5/2	22.5	6.25	101	39	18.5
65/270-15/2	20.6	5.72	85	38	15
65/200-1.1/4	12.5	3.47	12.5	54	1.1
65/185-0.75/4	11.3	3.14	10.1	53	0.75
65/250-2.2/4	12.5	3.47	20	45	2.2
65/235-1.5/4	11.7	3.25	17.6	44	1.5
65/220-1.1/4	10.2	2.83	13.4	43	1.1
65/315-4/4	12.5	3.47	32	36	4
65/300-3/4	11.7	3.25	28	36	3
65/285-3/4	10.1	2.81	21	34	3
65/100-3/2	50	13.9	12.5	73	3
65/90-2.2/2	44.7	12.4	10	72	2.2
65/125-5.5/2	50	13.9	20	73	5.5
65/110-4/2	45	12.5	16	71	4
65/160-7.5/2	50	13.9	32	71	7.5
65/150-7.5/2	46.7	13	28	70	7.5
65/140-5.5/2	43.3	12	24	69	5.5
65/200-15/2	50	13.9	50	67	15
65/185-11/2	47	13.1	44	66	11
65/170-7.5/2	43.5	12.1	38	65	7.5
65/250-22/2	50	13.9	80	60	22
65/235-18.5/2	46.7	13	70	59	18.5
65/220-15/2	43.3	12	60	58	15
65/315-37/2	50	13.9	125	54	37
65/300-30/2	46.5	12.9	113	53	30
65/285-30/2	44.5	12.4	101	53	30
65/270-22/2	41	11.4	85	51	22
80/100-3/2	50	13.9	12.5	73	3
80/90-2.2/2	44.7	12.4	10	72	2.2
80/125-5.5/2	50	13.9	20	73	5.5
80/110-4/2	45	12.5	16	71	4
80/160-7.5/2	50	13.9	32	71	7.5
80/150-7.5/2	46.7	13	28	70	7.5
80/140-5.5/2	43.3	12	24	69	5.5
80/200-15/2	50	13.9	50	67	15
80/185-11/2	47	13.1	44	66	11
80/170-7.5/2	43.5	12.1	38	65	7.5
80/250-22/2	50	13.9	80	60	22
80/235-18.5/2	46.7	13	70	59	18.5
80/220-15/2	43.3	12	60	58	15
80/315-37/2	50	13.9	125	54	37
80/300-30/2	46.5	12.9	113	53	30
80/285-30/2	44.5	12.4	101	53	30
80/270-22/2	41	11.4	85	51	22
80/125-0.75/4	25	6.94	5	70	0.75
80/110-0.55/4	22	60.06	3.8	65	0.55
80/160-1.1/4	25	6.94	8	68	1.1
80/150-0.75/4	21.6	6	6	65	0.75
80/200-2.2/4	25	6.94	12.5	65	2.2
80/185-1.5/4	23.3	6.47	10.9	63	1.5
80/250-3/4	25	6.94	20	59	3
80/235-2.2/4	22.2	6.17	15.8	58	3
80/220-1.5/4	19.8	5.5	12.6	57	1.5
80/315-5.5/4	25	6.94	32	50	5.5
80/300-4/4	23	6.39	28	50	4
80/285-3/4	20.2	5.61	21	49	3
80/100-5.5/2	100	27.8	12.5	76	5.5
80/90-4/2	89	24.7	10	74	4
80/125-11/2	100	27.8	20	76	11
80/110-7.5/2	89	24.7	16	74	7.5
80/160-15/2	100	27.8	32	76	15
80/150-11/2	93.5	26	28	74	11
80/140-11/2	86.6	24.1	24	72	11
80/200-22/2	100	27.8	50	74	22
80/185-18.5/2	93.5	26	44	73	18.5
80/170-15/2	87	24.2	38	72	15
80/250-37/2	100	27.8	80	69	37
80/235-30/2	93.5	26	70	68	30
80/220-30/2	87	24.2	60	67	30
80/315-75/2	100	27.8	125	66	75
80/300-55/2	95	26.4	113	66	55
80/285-45/2	90	25	101	65	45
80/270-37/2	82	22.8	85	63	37
100/100-4/2	72	20	12	76	4
100/110-5.5/2	72	20	17	74	5.5
100/140-7.5/2	72	20	24	74	7.5
100/160-11/2	72	20	31	76	11
100/170-11/2	72	20	38	76	11
100/185-15/2	72	20	44	76	15
100/200-18.5/2	72	20	50	74	18.5
100/220-22/2	72	20	60	68	22
100/235-22/2	65	18.1	70	69	22
100/250-30/2	72	20	80	70	30
100/100-5.5/2	100	27.8	12.5	76	5.5
100/90-4/2	89	24.7	10	74	4
100/125-11/2	100	27.8	20	76	11
100/110-7.5/2	89	24.7	16	74	7.5
100/160-15/2	100	27.8	32	76	15
100/150-11/2	93.5	26	28	74	11
100/140-11/2	86.6	24.1	24	72	11
100/200-22/2	100	27.8	50	74	22
100/185-18.5/2	93.5	26	44	73	18.5
100/170-15/2	87	24.2	38	72	15
100/250-37/2	100	27.8	80	69	37
100/235-30/2	93.5	26	70	68	30
100/220-30/2	87	24.2	60	67	30
100/315-75/2	100	27.8	125	66	75
100/300-55/2	95	26.4	113	66	55
100/285-45/2	90	25	101	65	45
100/270-37/2	82	22.8	85	63	37
100/125-1.1/4	50	13.89	5	73	1.1
100/110-1.1/4	44.6	12.4	4	73	1.1
100/160-2.2/4	50	13.89	8	73	2.2
100/150-1.5/4	44.5	12.4	6.3	71	1.5
100/200-3/4	50	13.89	12.5	72	3
100/185-2.2/4	44.6	12.4	9.9	71	2.2
100/250-5.5/4	50	13.89	20	66	5.5
100/235-4/4	46.7	13	17.4	65	4
100/220-3/4	40.4	11.2	13.1	63	3
100/315-11/4	50	13.9	32	61	11
100/300-7.5/4	46.7	13	27.9	61	7.5
100/285-5.5/4	40.5	11.3	21	60	5.5
125/100-11/2	160	44.4	12.5	82	11
125/90-7.5/2	143	39.7	10	77	7.5
125/125-15/2	160	44.4	20	80	15
125/110-11/2	143	39.7	16	77	11
125/160-22/2	160	44.4	32	78	22
125/150-18.5/2	150	41.7	28	76	18.5
125/140-15/2	138	38.3	24	75	15
125/200-37/2	160	44.4	50	79	37
125/185-30/2	150	41.7	44	77	30
125/170-22/2	138	38.3	37.5	75	22
125/250-55/2	160	44.4	80	76	55
125/235-45/2	150	41.7	70	75	45
125/220-37/2	138	38.3	60	74	37
125/315-90/2	160	44.4	125	73	90
125/300-75/2	150	41.7	110	71	75
125/285-75/2	143	39.7	100	70	75
125/270-55/2	134	37.2	88	69	55
125/160-4/4	100	27.8	8	78	4
125/200-5.5/4	100	27.8	12.5	75	5.5
125/185-4/4	86.1	23.9	9.3	73	4
125/250-11/4	100	27.8	20	75	11
125/235-7.5/4	94	26	18	74	7.5
125/220-5.5/4	87	24.2	15	73	5.5
125/315-15/4	100	27.8	32	72	15
125/300-11/4	91	25.3	27	72	11
125/285-7.5/4	80	22.2	20	71	7.5
125/400-30/4	100	27.8	50	72	30
125/370-22/4	100	27.8	44	72	22
125/345-18.5/4	100	27.8	38	68	18.5
150/160-30/2	200	55.6	32	77	30
150/150-22/2	187	51.9	28	76	22
150/140-18.5/2	173	48.1	24	74	18.5
150/200-45/2	200	55.6	50	75	45
150/185-37/2	187	51.9	44	74	37
150/170-30/2	173	48.1	37	73	30
150/250-75/2	200	55.6	80	76	75
150/235-55/2	187	51.9	70	75	55
150/220-45/2	173	48.1	60	74	45
150/200-11/4	160	44.4	12.5	73	11
150/185-7.5/4	140	38.9	10	70	7.5
150/250-15/4	160	44.4	20	72	15
150/235-11/4	140	38.9	17	71	11
150/220-7.5/4	120	33.3	14	70	7.5
150/315-22/4	160	44.4	32	71	22
150/300-18.5/4	140	38.9	28	71	18.5
150/285-15/4	120	33.3	24	71	15
150/400-37/4	160	44.4	50	72	37
150/370-30/4	140	38.9	44	71	30
150/345-22/4	120	33.3	38	70	22
150/510-75/4	160	44.4	80	68	55
150/475-55/4	140	39	70	66	45
150/440-45/4	120	33.3	60	64	37
150/200-15/4	200	55.6	12.5	78	15
150/185-11/4	179	49.7	10	76	11
150/250-18.5/4	200	55.6	20	80	18.5
150/235-15/4	184	51.1	17	79	15
150/220-11/4	167	46.4	14	77	11
150/315-30/4	200	55.6	32	79	30
150/300-22/4	187	51.9	28	78	22
150/285-18.5/4	173	48.1	24	77	18.5
150/400-45/4	200	55.6	50	76	45
150/370-37/4	187	51.9	44	75	37
150/345-30/4	174	48.3	38	74	30
150/320-22/4	160	44.4	32	72	22
150/510-90/4	200	55.6	80	71	90
150/475-75/4	187	51.9	70.5	70	75
150/440-55/4	174	48.3	62	68	55
150/410-45/4	160	44.4	54.5	66	45
200/200-15/4	200	55.6	12.5	78	15
200/185-11/4	179	49.7	10	76	11
200/250-18.5/4	200	55.6	20	80	18.5
200/235-15/4	184	51.1	17	79	15
200/220-11/4	167	46.4	14	77	11
200/315-30/4	200	55.6	32	79	30
200/300-22/4	187	51.9	28	78	22
200/285-18.5/4	173	48.1	24	77	18.5
200/400-45/4	200	55.6	50	76	45
200/370-37/4	187	51.9	44	75	37
200/345-30/4	174	48.3	38	74	30
200/320-22/4	160	44.4	32	72	22
200/235-18.5/4	240	66.7	18	78	18.5
200/285-22/4	240	66.7	24	80	22
200/325-30/4	240	66.7	32	80	30
200/345-37/4	240	66.7	38	78	37
200/370-45/4	240	66.7	45	80	45
200/405-55/4	240	66.7	51	81	55
200/510-90/4	240	66.7	80	72	90
200/200-18.5/4	300	83.3	12.5	81	18.5
200/185-15/4	280	77.8	10	79	15
200/250-30/4	300	83.3	20	81	30
200/235-22/4	280	77.8	16	80	22
200/220-15/4	262	72.8	13	77	15
200/315-45/4	300	83.3	32	82	45
200/300-37/4	280	77.8	28	81	37
200/285-30/4	262	72.2	24	80	30
200/400-75/4	300	83.3	50	81	75
200/370-55/4	280	77.8	44	79	55
200/345-45/4	262	72.8	38	78	45
200/320-37/4	245	68.1	32	77	37
200/280-37/4	360	100	23	79	37
200/300-37/4	360	100	28	82	37
200/325-45/4	360	100	32	82	45
200/350-55/4	360	100	38	79	55
200/395-75/4	360	100	50	80	75
200/200-22/4	400	111.1	12.5	81	22
200/185-18.5/4	358	99.4	10	79	18.5
200/250-30/4	400	111.1	20	80	30
200/235-22/4	358	99.4	17	78	22
200/220-18.5/4	322	89.4	14	75	18.5
200/315-55/4	400	111.1	32	80	55
200/300-45/4	374	103.9	28	79	45
200/285-37/4	346	96.1	24	78	37
200/400-75/4	400	111.1	50	81	75
200/370-75/4	374	103.9	44	80	75
200/345-55/4	346	96.1	38	79	55
200/320-45/4	320	88.9	32	78	45
250/290-45/4	450	150	26	82	45
250/310-55/4	450	125	31	81	55
250/360-75/4	450	125	40	80	75
250/405-90/4	450	125	50	79	90
250/200-30/4	550	152.8	12.5	82	30
250/185-22/4	500	138.9	10.8	80	22
250/250-45/4	550	152.8	20	82	45
250/235-37/4	500	138.9	17	80	37
250/315-75/4	550	152.8	32	82	75
250/300-55/4	500	138.9	28	80	55
250/285-45/4	450	125	24	78	45
300/250-45/4	600	166.7	20	83	45
300/285-55/4	600	166.7	25	84	55
300/325-75/4	600	166.7	34	83	75
300/360-90/4	600	166.7	40	83	90
300/250-55/4	720	200	20	83	55
300/235-45/4	657	182.5	17.5	81	45
300/220-37/4	609	169.2	14	79	37
300/315-90/4	720	200	32	82.5	90
300/295-75/4	662	183.9	28	80	75
300/270-55/4	609	169.2	23.5	75	55

备注：性能参数表均只做参考，如需产品相关安装图等详细参数说明书请致电：021-56386999。

故障解决方法：

故障分析	故障原因	解决方法
泵不吸水	吸入阀有杂物或未打开，或吸入管堵塞管路系统密封性差从轴封处吸入空气灌泵系统故障	打开吸入阀，排除杂物，疏通吸入管。检察管路，尤其分段试压连接法兰处，堵漏。更换轴封，压紧填料密封检查及维修灌泵
泵不能启动	原动机发生故障（包括电源）；泵卡住；填料函压得太紧；排出阀门未关。	检查电源及原动机情况；再次盘车确定联轴器情况；放松填料；管进出口阀门，再次启动。
泵不排液	灌泵不足（或泵内气体未排净）；泵转向不对；泵转速太低；滤网、吸入管堵塞；吸入高度太高，或吸入口液体供给不足，造成吸入真空。	重新灌泵；再次确定泵的旋转方向；检查电机空转转速，检查减速器的减速比，确定泵转速是否符合设计转速；清洗滤网，疏通吸入管；调整吸入口管线，高于泵的入口，调整泵的上部供液系统，保证介质供应充分。
泵排液后中断	吸入管路漏气；灌泵时吸入侧气体未排尽；吸入侧突然被异物堵住，或吸入口滤器堵塞；吸入管脱水，大量气体吸入	检查吸入侧连接处及填料函的密封情况；重新灌泵；停泵，清洗滤芯，疏通吸入管路；检查吸入管路是否破裂，并联进口管线上的阀门是否打开（不常用的管线）。
流量不足	系统净扬程增加；阻力损失增加；口环及叶轮磨损过大；其它地方漏液；泵叶轮堵塞、磨损、腐蚀。	检查液位高度和系统压力；检察管路及止回阀等有无故障；更换口环及叶轮；检查轴封等地方；清洗、检查、调换。
扬程不够	叶轮装反（双吸泵）；液体密度、黏度与设计条件不符；操作流量太大。	检查叶轮；检查有关物理性质；调解阀门、减少流量。
运行超负荷	动机质量差，定转子摩擦；叶轮与承磨环、叶轮与泵壳有摩擦；液体密度增加；填料压得太紧或干摩擦；轴承损坏；转速过高；泵轴弯曲；轴向力平衡装置失效；联轴器对中不良或轴向间隙太小；输送液体黏度过高或密度过大。	检查更换电动机；检查泵内零件并加以修理；检查密度；放松填料、检查水封管；检查与更换轴承；检察原动机转速与电源；校正泵轴；检查平衡空、回水管是否堵塞；检查联轴节，调整对中；更换大功率电动机。
泵振动或噪音超标	地脚螺栓松动或底座焊接不合格；泵发生流蚀（流量过大，吸入阻力增加或液体操作温度过高）；泵发生喘振（系统净扬程压力高于泵关死压力）叶轮损坏或有异物。	拧紧地脚螺栓，对底座焊接重新检查，如果必要，底座重新焊接；检查原因并排除制；检查排出也为和压力是否过高；拆开泵体检查，更换、去除异物。
轴封过热	填料密封压得过紧；机械密封有故障。	调整密封压力；检查、修理或更换机械密封
