CQB-F型氟塑料磁力泵

    CQB-F型磁力泵主要参数

    流量:1.8~100(m3/h)

    扬程:8~32(m)

    功率:0.12~18(kw)

    粘度:≤30*10-6(m3/s)

    温度:-20℃~100℃

    过流部件:PVF2,F46

    联接方式:法兰,管子


CQB-F型氟塑料磁力泵产品概述:

品牌

帕特

产地

上海

输送介质

酸碱盐胺液体

类型

叶轮式

驱动方式

电动

叶轮数目

单级

叶轮结构

封闭式叶轮

泵轴位置

卧式

零部件

聚偏二氟塑料合金

连接方式

法兰

 CQB-F型氟塑料磁力泵采用F46模压一次成型,该材料耐腐蚀性强、机械强度高、不易老化、无污染分解等优点。可广泛应用于化工、制药、电镀、石油、环保、稀土分离、冶炼、汽车制造中的酸洗等领域。设计独特,无需机械轴封,不渗漏,液体过流部件采用F46,、碳化硅、氟橡胶等材料,泵体外壳用球墨铸铁固定,故泵体足以承托管道的重量,使用保养极为方便。

CQB-F型氟塑料磁力泵产品特点:

 CQB-F型氟塑料磁力泵的过流部件均采用“聚偏氟塑料合金(PVF2)和超高分子量聚乙烯(UHMWPE)"制造。在常温下,PVF2对卤素。卤代烃、强氧化剂、沸酸、碱等多种溶剂都有良好耐腐蚀性;UHMWPE对非氧化性酸、氨和胺及各种碱,盐溶液都有良好的耐腐蚀性,两种材料都不耐强氧化性酸的腐蚀。氟合金泵的外壳为金属材料,有足够的强度承受管道以及外界的机械冲击。传动功率3kw一下的采用全氟结构”

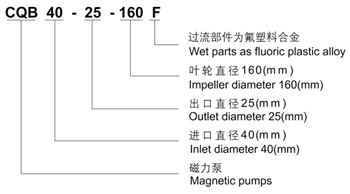

CQB-F型氟塑料磁力泵型号意义:


CQB-F型氟塑料磁力泵性能参数:

泵型号

进口口径(mm)

出口口径(mm)

流量(m3/h)

扬程(m)

汽蚀余量(m)

功率(kw)

转速(r/min)

效率(%)

电压(V)

CQB15-10-85F

15

10

1.8

8

6.0

0.12

2800

33

220/380

CQB20-15-105F

20

15

3

12

6.0

0.37

2800

33

220/380

CQB32-25-125F

32

25

3.2

20

5.0

0.75

2900

35

380

CQB40-32-115F

40

32

6.3

15

6.0

0.75

2900

45

380

CQB40-32-145F

40

32

6.3

25

5.0

1.5

2900

42

380

CQB50-40-125F

50

40

12.5

20

3.5

2.2

2900

50

380

CQB50-40-160F

50

40

12.5

32

3.5

3

2900

46

380

CQB65-50-125F

65

50

25

20

4.0

3

2900

58

380

CQB65-50-160F

65

50

25

32

4.0

5.5

2900

56

380

CQB80-65-125F

80

65

50

20

4.0

7.5

2900

66

380

CQB80-65-160F

80

65

50

32

4.0

11

2900

64

380

CQB100-80-125F

100

80

100

20

4.0

11

2900

72

380

CQB100-80-160F

100

80

100

32

4.0

18.5

2900

70

380


备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。

磁力泵安装调试:

一,磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。

二,当抽吸液面高于泵轴心线时,起动前打幵吸入管道阀门即可,若抽吸液面低于泵轴心线时, 管道需配底阀。

三,泵使用前应进行检查,电机风叶转动要灵活,无卡庄及异常声晌,各紧固件要紧固。

四,检查电机旋转方向是否与磁力泵转向标记一致。

五,电机苣动后,缓慢打幵排出阀,待泵进入正常工作状态后,再将排出阀调到所需幵度。

六,泵停止工作前,应先关团排出阀门,然后切断电源。

磁力泵注意事项:

一,因磁力泵轴承的冷却和通滑是靠被送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再层动时所造成时空载运转。

二,被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

三,泵在使用中环境溫度应小于40℃,电机溫升不得超过75℃。

四,被输送的介质及其溫度应在泵材允许范围內(详见使用说明书工程塑料泵的使用溫度<60℃,金属泵的使用溫度<100℃,辙送吸入压力≤0.2MPa,工作压力≤1.6MPa,密度≤1600Kg/m㎡,粘度≤30x10-6(㎡/s)的不含硬颗粒和纤维的液体)

五,对于输送液为易沉淀结晶的介质,使用后应及时清洗,排淨泵內积液。

六,磁力泵正常运行1000小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。

磁力泵故障排除:

故障形式

产生原因

排除方法

1

水泵反转

改变电机接线

2

进水管道漏气

杜绝漏气

3

泵腔蓄水不足

增加蓄水量

4

电压太高,启动时联轴器打滑

调正电压

5

吸程太高

降低泵安装位置

6

阀门没有打开

校正或更换阀门

流量不足.1

吸入管径太小或淤塞

调换或清洗进水管

2

叶轮流道阻塞

清洗叶轮

3

扬程过高

开大出水阀

4

转速不够

恢复额定转速

扬程过低.1

流量过大

关小出水阀

2

转速太低

恢复额定转速

噪音太大.1

轴严重磨损

更换泵轴

2

轴承严重磨损

更换轴承


CQB-F型氟塑料磁力泵结构图:



序号
零件名称序号零件名称
1泵体8泵轴
2泵体衬里9止推环
3静环10隔离套
4动环11外磁钢总成
5叶轮12联接架
6内磁钢总成13电机
7轴套

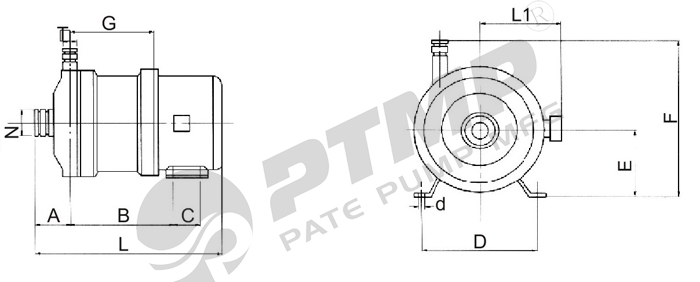

CQB-F型氟塑料磁力泵安装尺寸图一:


CQB-F型氟塑料磁力泵安装尺寸表一:

泵型号ABCGGL
N
15-10-85F
56.593.58087.587.530422

20-15-105F

54.15125.580111.5111.534026

备注:安装尺寸表均只做参考,如需安装图等相关详细参数说明书请致电:021-56386999。

CQB-F型氟塑料磁力泵安装尺寸图二:


CQB-F型氟塑料磁力泵安装尺寸表二:

泵型号D1D2D3D4L4L3L2L
32-25-125F140100115856980200500
40-32-115F1501101401007386200406
40-32-145F1501101401007386200

506

50-40-125F1651251501108380250528
50-40-160F1651251501108380250583
65-50-125F1851451651258183258600
65-50-160F1851451651258183258600
80-65-125F200160185145101102342740
80-65-160F200160185145101102342900
100-80-125F200180200160116124348951
100-80-160F200180200160116124348951

备注:安装尺寸表均只做参考,如需安装图等相关详细参数说明书请致电:021-56386999。
