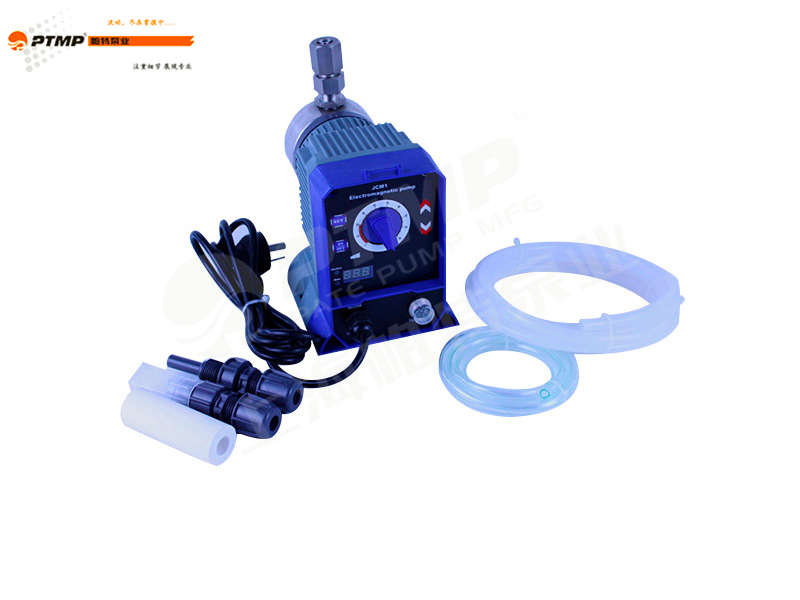

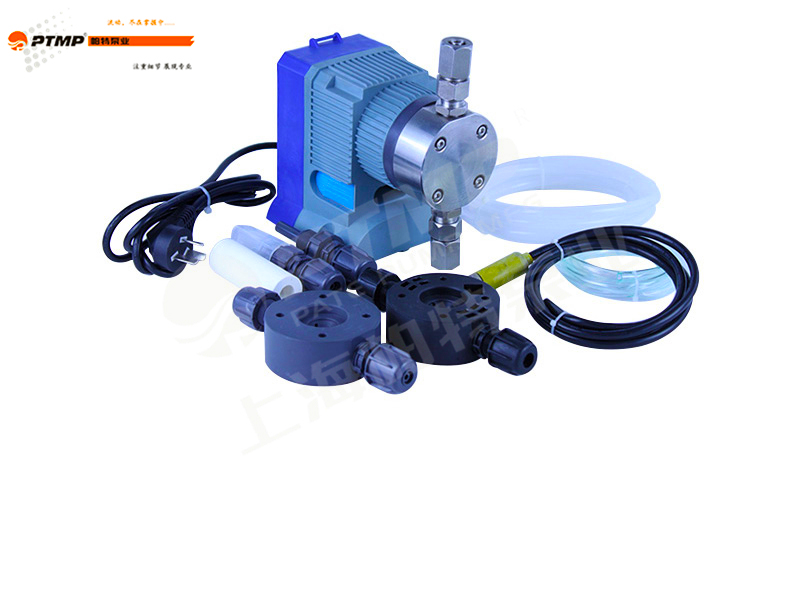

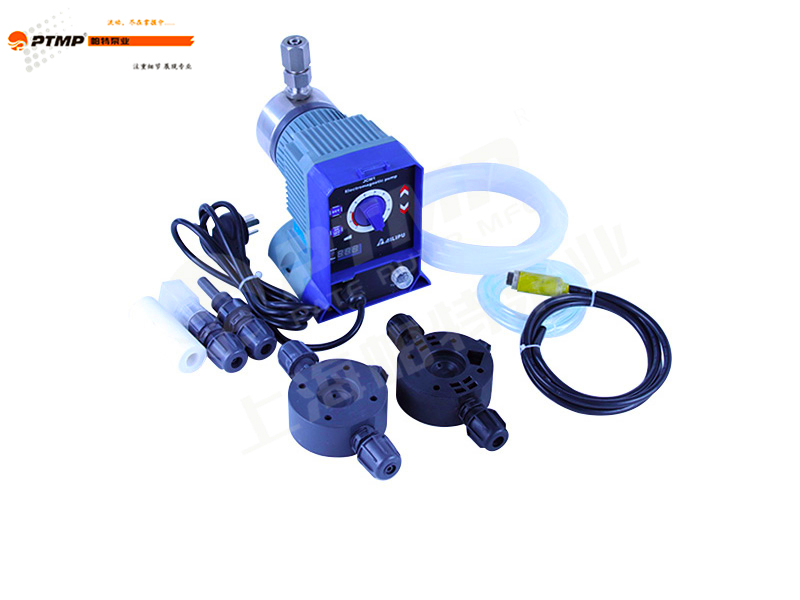

JCM型电磁隔膜计量泵

    JCM型电磁隔膜计量泵主要参数

    流量:1~95(m3/h)

    压力:≤1.6(Mpa)

    温度:0℃~80℃

    压力范围:2.07~20.7(bar)

    泵头:聚氯乙烯,不锈钢,聚四氟乙烯

    阀球:二氧化硅,不锈钢,陶瓷

    密封:聚四氟乙烯,聚氯乙烯


JCM型电磁隔膜计量泵概述:

品牌帕特产地上海
材质聚氯乙烯、SUS304/316、聚四氟乙烯等泵轴位置立式
介质适用各种酸碱药液,水等连接方式法兰
防护等级IP65特性以电磁铁为驱动,计量精确,消耗少,易控制。

JCM型电磁隔膜计量泵是计量泵的一个种类,计量泵是一种可以计量被输送流体的特殊容积式泵。它一般由控制部分、驱动部分、传动部分及过流部分组成,电磁隔膜计量泵区别与其他计量泵的主要是驱动部分。 电磁隔膜计量泵是由电磁铁为驱动,为输送小流量低压力液体而设计的一种计量泵,它以结构简单、易于控制、能耗小、计量准确、调节方便以及价格便宜而在行业内受到欢迎,它的设计原则为“简单方便”,不过它的缺点就是计量流量小(一般90(L/h)以下),对管路压力要求比较低,这也从某些方面限制了它在工业上的应用。

JCM型电磁隔膜计量泵特点:

1.冲程速度调节范围:0-100次/分(每分钟冲程数)。

2.可选择内部(手动)或外部控制方式。

3.可调节对mA输入信号的反应斜率值。

4.对输入脉冲信号可乘/除(1-999)运算。

5.有批累加功能可选。

6.控制板按键锁定功能,可防止误操作。

7.“低液位”关泵及报警输出。

8.可编程流量监控及带报警输出。

9.六级压力控制。

10.具有连续不丢失存储器,无需电池。

11.远程开/关控制。

12.脉冲输出

13.自动线电压朴偿和过压保护

14.可设置菜单,以选择功能或参数。

有RS485通信接口,标准的modbus RUN通信,可直接接入DCS或FCS系统,实现计算机远程控制。

JCM型电磁隔膜计量泵型号意义:

 :JCM2-4.9/20

JCM2-电磁隔膜计量泵

4.9-流量(L/h)

20-压力(bar)

JCM型电磁隔膜计量泵用途:

广泛应用于石油、化工、电力冶金、矿山、造船、轻工、农业、民用和国防等各部门。饮用水处理:投加消毒剂冷却循环水:投加消毒剂污水处理:投加絮凝剂造纸行业:投加添加剂塑料生产:投加添加剂

JCM型电磁隔膜计量泵参数表:

泵型号

流量(L/h)

压力(bar)

管径(mm)

功率(kw)

重量(kg)

JCM1-1.0/20.7

1.0

20.7

63.2 材质PE

22

7.8

JCM1-1.9/17.2

1.9

17.2

63.2 材质PE

22

7.8

JCM1-3.8/7.6

3.8

7.6

96材质PE

22

7.8

JCM1-7.6/3.4

7.6

3.4

96材质PE

22

7.8

JCM1-12.1/1.5

12.1

1.5

9材质PE

22

7.8

JCM1-15.1/100

15.1

1.0

96材质PE

22

7.8

JCM2-4.9/20.7

4.9

20.7

12材质PE

44

8.4

JCM2-9.5/10.3

9.5

10.3

12材质PE

44

8.4

JCM2-15.1/6.9

15.1

6.9

129材质PE

44

8.4

JCM2-30.3/4.1

30.3

4.1

12材质PE

44

8.4

JCM2-75.7/1.7

75.7

1.7

159材质PE

44

8.4

JCM3-15.1/12.1

15.1

12.1

12材质PE

84

9.7

JCM3-38/5.5

38

5.5

12材质PE

84

9.7

JCM3-95/2.07

95

2.07

159材质PE

84

9.7


隔膜计量泵常见故障和排除方法:

打不出药水的原因有:

1、过滤器与进药的管子堵塞。解决办法:清洗即可。

2、进药口与出药口的球阀由于异物堵住。解决办法:清洗即可。

3、进药口与出药口的球阀封闭性不好,漏气。解决办法:将球阀用力旋几下,使之与底座紧密结合。

4、进出药口的密封圈松动或脱落。解决办法:检查时须小心上下共有4个。

5、膜片破损。解决办法:换掉,重新安装。

6、连杆组卡死。解决办法:一种是维修,把连杆组零部件拆开,生锈的部位用锉刀磨平再加上润滑油即可;二是换新的连杆组。

7、马达烧掉。解决办法:换掉。

8、调整凸轮被调到“0”的位置,流量为零也打不出药水。解决办法:将调整凸轮调整使其刻度不为0。

流量达不到规定要求的原因有:

1、产品在出厂时流量为大(“10”的位置),调整凸轮被人调整过导致流量变小。

2、进出药口的球阀有被异物堵塞导致流量变小(比较微小的异物)。解决方法:清洗即可。

3、所打药水的浓度,因我公司产品在厂内测试以清水为准,所以会有微小误差。

4、过滤器与进药的管子堵塞(比较微小的异物)。解决方法:清洗即可。

隔膜计量泵的故障原因及处理方法:

1、电动机不能启动原因:(1) 电源无电;(2)电源一相或二相断电

处理方法(1)检查电源供电情况;(2)检查保险丝及接触点是否良好

2、不排液或排液不足原因:(1) 吸入管堵塞或吸入管路阀门未打开;(2) 吸入管路漏气;(3) 吸入管太长,急转弯多;(4) 吸入阀或排出阀阀面而损坏或落入外来杂物,使阀面密封不严;(5) 隔膜腔内残存空气;(6) 补油阀组或隔膜腔等处漏气,漏油;(7) 安全阀,补偿阀动作不正常;(8) 补油系统的油有杂质,阀被垫上,密封不严;(9) 柱塞填料处泄漏严重;(10)电机转数不足或不稳定;(11)吸入液面太低

处理方法:(1) 检查吸入管,过滤器,打开阀门;(2) 将漏气部位封严;(3) 加粗吸入管,减少急转弯;(4) 检查阀的密封性,必要时更换阀,阀座;(5) 重新灌油,排出气体;(6) 找出泄露部位并封严;(7) 重新调节;(8) 换干净的油;(9) 调节填料压盖或更换新填料;(10)稳定电机转速;(11)调整吸入液面高度

3、泵的压力达不到性能参数原因:(1) 吸入,排出阀损坏;(2) 拄塞填料处漏损严重;(3) 隔膜处或排出管接头密封不不严

处理方法:(1) 更换新阀;(2) 调节填料压盖或更换新填料;(3) 找出漏气部位并封严

4、计量精度降低原因:(1) 吸入阀或排出阀阀面而损坏或落入外来杂物,使阀面密封不严;(2) 隔膜腔内残存空气;(3) 补油阀组或隔膜腔等处漏气,漏油;(4) 安全阀,补偿阀动作不正常;(5) 补油系统的油有杂质,阀被垫上,密封不严;(6) 柱塞填料处泄漏严重;(7)电机转数不足或不稳定;(8)吸入液面太低;(9) 拄塞零点偏移

处理方法:(1) 检查阀的密封性,必要时更换阀,阀座;(2) 重新灌油,排出气体;(3) 找出泄露部位并封严;(4) 重新调节;(5) 换干净的油;(6) 调节填料压盖或更换新填料;(7)稳定电机转速;(8)调整吸入液面高度(9)重新调整柱塞零点

5、零件过热原因:(1) 传动机构油箱的油量过多或不足,油有杂质;(2) 各运动付润滑情况不好;(3) 填料压的过紧

处理方法:(1) 更换新油,使油量适宜;(2) 检查清洗各油孔;(3) 调整填料压盖

6、泵内有冲击响声原因:(1) 各运动副磨损严重;(2) 阀升程太高

处理方法:(1) 调节或更换零件;(2) 调节升程高度,避免阀的滞后


JCM型电磁隔膜计量泵结构图:


序号名称序号名称
1注射阀5泵体
2泵头6底座
3下阀体
7连接孔
4底阀

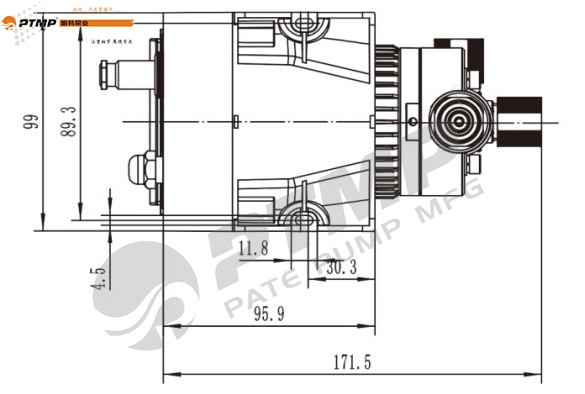

JCM型电磁隔膜计量泵安装尺寸图:
