参数范围 |
流量：4~720(m3/h) |
扬程：10~125(m) |
温度：-30℃~90℃ |
压力：≤1.6(Mpa) |
泵轴：45钢，不锈钢 |
泵体、端盖、叶轮：铸铁，不锈钢 |
机械密封：石墨，碳化钨/硅，不锈钢，四氟 |
产品概述：
品牌 | 帕特 | 产地 | 上海 |
叶轮吸入方式 | 单级单吸 | 泵轴位置 | 立式 |
电机防护等级 | IP54 | 电机绝缘等级 | H级 |
输送介质 | 固体不溶物体积≤1%，粒度≤2mm | 环保 | 低噪音，低震动 |
性能 | 耐腐蚀、耐磨、不阻塞、无泄露、防爆 | 适用介质 | 水循环 |
SPG型立式屏蔽泵是一种电动机和水泵一体化结构的泵类产品,静止密封,没有轴密封,可靠性能高,能做到完全无泄漏,因其电机自身低噪音,加之屏蔽泵低故障率,安全环保,和维护成本低等优点赢得广大用户欢迎,同时也提升对中国市场对高品质水泵的需求。
广泛应用在石油化工、化学工业、医药、纺织、核电、造船及城市给排水，消防增压泵，高层建筑增压送水，园林喷灌、暖通制冷等冷暖水循环增压。特别是对振动、噪音要求高的场所，如重点工程、泵房、中央空调及科研院等等。还可以用于输运压力和温度不产生结晶和凝固的液体。特别是对人体及环境有害的和不安全的液体或贵重液体等等。

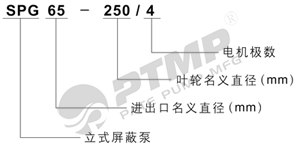

型号意义：
例：SPG 65 - 250/4
4-点击级数
250-叶轮名义直径(mm)
65-进出口名义直径(mm)
SPG-历史屏蔽泵
产品特点：
1、全封闭式、无轴封（只有静密封而无动密封）的独特结构保证机组绝不泄露；
2、密封的自循环结构可输送任何介质而保证不堆环境造成污染
3、采用全新的低转速屏蔽电机及介质循环系统保证机组低振动、低噪音、低温开
4、泵体采用管道式结构。其进出口径相同且位于同一直线上，能象阀门一样安装在管道的任何位置，方面、快捷、稳固；
5、无轴封，无滚动轴封，无需维护，运行可靠
6、使用隔振垫、隔振器及金属波纹管等隔振装置后其震动更小、噪音更低7、独特的安装结构大大缩小了泵的占 地面积，可节约基建投资40%以上
产品用途：
1，建筑物空调系统冷水循环
2，建筑物空调系统冷冻水循环
3，厂矿封闭回路中冷热水循环
4，建筑物生活及消防用水
5，变换材质可广泛使用于石油、化工、制药、食品、制冷及原子能等行业.
性能参数表：
泵型号 | 流量(m3/h) | 扬程(H) | 转速(r/min) | 功率(kw) |
SPG25-160 | 4 | 32 | 2900 | 1.5 |
SPG40-100 | 6.3 | 12.5 | 2900 | 0.75 |
SPG40-100A | 5.6 | 10 | 2900 | 0.75 |
SPG40-125 | 6.3 | 20 | 2900 | 1.1 |
SPG40-125A | 5.6 | 16 | 2900 | 0.75 |
SPG40-160 | 6.3 | 32 | 2900 | 2.2 |
SPG40-160A | 5.9 | 28 | 2900 | 1.5 |
SPG40-160B | 5.5 | 24 | 2900 | 1.1 |
SPG40-200 | 6.3 | 50 | 2900 | 4 |
SPG40-200A | 5.9 | 44 | 2900 | 3 |
SPG40-200B | 5.3 | 36 | 2900 | 3 |
SPG40-250 | 6.3 | 80 | 2900 | 7.5 |
SPG40-250A | 5.9 | 70 | 2900 | 5.5 |
SPG40-250B | 5.5 | 60 | 2900 | 4 |
SPG50-100 | 12.5 | 12.5 | 2900 | 1.1 |
SPG50-100A | 11 | 10 | 2900 | 0.75 |
SPG50-125 | 12.5 | 20 | 2900 | 1.5 |
SPG50-125A | 11 | 16 | 2900 | 1.1 |
SPG50-160 | 12.5 | 32 | 2900 | 3 |
SPG50-160A | 11.7 | 28 | 2900 | 2.2 |
SPG50-160B | 10.4 | 22 | 2900 | 1.5 |
SPG50-200 | 12.5 | 50 | 2900 | 5.5 |
SPG50-200A | 11.7 | 44 | 2900 | 4 |
SPG50-200B | 10.6 | 36 | 2900 | 3 |
SPG50-250 | 12.5 | 80 | 2900 | 11 |
SPG50-250A | 11.6 | 70 | 2900 | 7.5 |
SPG50-250B | 10.8 | 60 | 2900 | 7.5 |
SPG50-250C | 10 | 52 | 2900 | 5.5 |
SPG65-100 | 25 | 12.5 | 2900 | 1.5 |
SPG65-100A | 22.3 | 10 | 2900 | 1.1 |
SPG65-125 | 25 | 20 | 2900 | 3 |
SPG65-125A | 22.3 | 16 | 2900 | 2.2 |
SPG65-160 | 25 | 32 | 2900 | 4 |
SPG65-160A | 23.4 | 28 | 2900 | 4 |
SPG65-160B | 21.6 | 24 | 2900 | 3 |
SPG65-200 | 25 | 50 | 2900 | 7.5 |
SPG65-200A | 23.5 | 44 | 2900 | 7.5 |
SPG65-200B | 21.8 | 38 | 2900 | 5.5 |
SPG65-250 | 25 | 80 | 2900 | 15 |
SPG65-250A | 23.4 | 70 | 2900 | 11 |
SPG65-250B | 21.6 | 60 | 2900 | 11 |
SPG65-315 | 25 | 125 | 2900 | 30 |
SPG65-315A | 23.7 | 113 | 2900 | 22 |
SPG65-315B | 22.5 | 101 | 2900 | 18.5 |
SPG65-315C | 20.6 | 85 | 2900 | 15 |
SPG80-100 | 50 | 12.5 | 2900 | 3 |
SPG80-100A | 44.7 | 10 | 2900 | 2.2 |
SPG80-125 | 50 | 20 | 2900 | 5.5 |
SPG80-125A | 45 | 16 | 2900 | 4 |
SPG80-160 | 50 | 32 | 2900 | 7.5 |
SPG80-160A | 46.7 | 28 | 2900 | 7.5 |
SPG80-160B | 43.3 | 24 | 2900 | 5.5 |
SPG80-200 | 50 | 50 | 2900 | 15 |
SPG80-200A | 47 | 44 | 2900 | 11 |
SPG80-200B | 43.5 | 38 | 2900 | 7.5 |
SPG80-250 | 50 | 80 | 2900 | 22 |
SPG80-250A | 46.7 | 70 | 2900 | 18.5 |
SPG80-250B | 43.3 | 60 | 2900 | 15 |
SPG80-315 | 50 | 125 | 2900 | 37 |
SPG80-315A | 46.5 | 110 | 2900 | 30 |
SPG80-315B | 44.5 | 100 | 2900 | 30 |
SPG80-315C | 41 | 85 | 2900 | 22 |
SPG100-100 | 100 | 12.5 | 2900 | 5.5 |
SPG100-100A | 89 | 10 | 2900 | 4 |
SPG100-125 | 100 | 20 | 2900 | 11 |
SPG100-125A | 89 | 16 | 2900 | 7.5 |
SPG100-160 | 100 | 32 | 2900 | 15 |
SPG100-160A | 93.5 | 28 | 2900 | 11 |
SPG100-160B | 86.6 | 24 | 2900 | 11 |
SPG100-200 | 100 | 50 | 2900 | 22 |
SPG100-200A | 93.5 | 44 | 2900 | 18.5 |
SPG100-200B | 87 | 38 | 2900 | 15 |
SPG100-250 | 100 | 80 | 2900 | 37 |
SPG100-250A | 93.5 | 70 | 2900 | 30 |
SPG100-250B | 87 | 60 | 2900 | 30 |
SPG125-100 | 160 | 12.5 | 2900 | 11 |
SPG125-100A | 143 | 10 | 2900 | 7.5 |
SPG125-125 | 160 | 20 | 2900 | 15 |
SPG125-125A | 143 | 16 | 2900 | 11 |
SPG125-160 | 160 | 32 | 2900 | 22 |
SPG125-160A | 150 | 28 | 2900 | 18.5 |
SPG125-160B | 138 | 24 | 2900 | 15 |
SPG125-200 | 160 | 50 | 2900 | 37 |
SPG125-200A | 150 | 44 | 2900 | 30 |
SPG125-200B | 138 | 37.5 | 2900 | 22 |
SPG100-400 | 100 | 50 | 1450 | 22 |
SPG100-400A | 93.5 | 44 | 1450 | 18.5 |
SPG100-400B | 87 | 38 | 1450 | 15 |
SPG125-315 | 160 | 32 | 1450 | 22 |
SPG125-315A | 150 | 28 | 1450 | 18.5 |
SPG125-315B | 138 | 24 | 1450 | 15 |
SPG125-400 | 160 | 50 | 1450 | 37 |
SPG125-400A | 150 | 44 | 1450 | 30 |
SPG125-400B | 138 | 37.5 | 1450 | 22 |
SPG150-200 | 200 | 12.5 | 1450 | 15 |
SPG150-200A | 179 | 10 | 1450 | 11 |
SPG150-250 | 200 | 20 | 1450 | 18.5 |
SPG150-250A | 184.4 | 17 | 1450 | 15 |
SPG150-315 | 200 | 32 | 1450 | 30 |
SPG150-315A | 187 | 28 | 1450 | 22 |
SPG150-315B | 173 | 24 | 1450 | 18.5 |
SPG150-400 | 200 | 50 | 1450 | 45 |
SPG150-400A | 187 | 44 | 1450 | 37 |
SPG150-400B | 174 | 38 | 1450 | 30 |
SPG150-400C | 160 | 32 | 1450 | 22 |
SPG200-200 | 200 | 12.5 | 1450 | 15 |
SPG200-200A | 179 | 10 | 1450 | 11 |
SPG200-250 | 200 | 20 | 1450 | 18.5 |
SPG200-250A | 184.4 | 17 | 1450 | 15 |
SPG200-250(I) | 400 | 20 | 1450 | 30 |
SPG200-250(I)A | 358 | 14 | 1450 | 22 |
SPG200-250(I)B | 322 | 13 | 1450 | 18.5 |
SPG200-315 | 200 | 32 | 1450 | 30 |
SPG200-315A | 187 | 28 | 1450 | 22 |
SPG200-315B | 173 | 24 | 1450 | 18.5 |
SPG200-315(I) | 400 | 32 | 1450 | 55 |
SPG200-315(I)A | 374 | 28 | 1450 | 45 |
SPG200-315(I)B | 346 | 24 | 1450 | 37 |
SPG200-400 | 200 | 50 | 1450 | 45 |
SPG200-400A | 187 | 44 | 1450 | 37 |
SPG200-400B | 174 | 38 | 1450 | 30 |
SPG200-400C | 160 | 32 | 1450 | 22 |
SPG200-400(I) | 400 | 50 | 1450 | 75 |
SPG200-400(I)A | 374 | 44 | 1450 | 75 |
SPG200-400(I)B | 346 | 38 | 1450 | 55 |
SPG200-400(I)C | 320 | 32 | 1450 | 45 |
SPG250-250 | 550 | 20 | 1450 | 45 |
SPG250-250A | 500 | 17 | 1450 | 37 |
SPG250-315 | 550 | 32 | 1450 | 75 |
SPG250-315A | 506 | 28 | 1450 | 55 |
SPG300-300 | 720 | 28 | 1450 | 75 |
SPG300-300A | 600 | 24 | 1450 | 75 |
SPG300-315 | 720 | 32 | 1450 | 90 |
SPG300-315A | 650 | 28 | 1450 | 75 |
备注：性能参数表均只做参考，如需产品相关安装图等详细参数说明书请致电：021-56386999。
泵的安装：
根据泵的总图和说明书所提供的安装尺寸浇注基础和确定地脚螺栓的位置，一般情况下不宜改变进口方向。基础面应使用水平仪校正，待基础的水泥凝固后将泵装在基础上。电机轴和泵轴的同轴度，两轴线偏移不超过±0.2毫米。倘若其轴线不重合，就会产生振动使轴承发热，甚至损坏泵。
泵的吸入和排出管道应有自己的支架，一般不允许泵体承受管路的重量，再泵出狱倒罐工作时可以不装底阀，但应在吸入管路上装控制阀和过滤装置，以防杂物吸入泵内，泵安装在高于液面位置时，应在吸入管端装底阀。底阀喉口面积应大于吸入管截面积的百分之五十。
泵安装前一定要彻底清楚管路内的杂物，如焊渣、金属屑等，以免泵起动时被吸入造成事故。
泵的使用：
| 1，准备必要的扳手和工具。 | |
| 2，检查机座，轴承和油腔无润滑油。 | |
| 3，检查空心轴和轴密程度是否恰当，填料压盖不可将盘根压得过紧，允许呈滴状渗出。 | |
| 泵起动 | 4，用手或管子钳转动联轴器，注意泵体内有无异物碰撞杂声和卡死现象，如有应清除后方可开车。 |
| 5，将料液注满泵腔，切勿于摩擦运转，以免损坏衬套。 | |
| 6，全开出液管的闸阀。 | |
| 7，开电动机。 | |
| 1，关闭吸入管阀门。 | |
| 泵停机 | 2，关闭排出管阀门。 |
| 3，停止电机。 | |
| 4，当泵处于长期停止工作时，应将泵腔内料液放净，并用水或蒸汽冲洗。 | |
| 1，经常检查泵和电机你轴承温升情况，温度不应超过75℃。 | |
| 泵运转 | 2，及时补充润滑油，保证轴承润滑良好。 |
| 3，运转过程中，如发现异常噪声或过大振动应立即停机检查，排除故障。 | |
| 4，当流量显著减少，说明橡胶衬套已磨损，应更换新衬套后再运转。 |

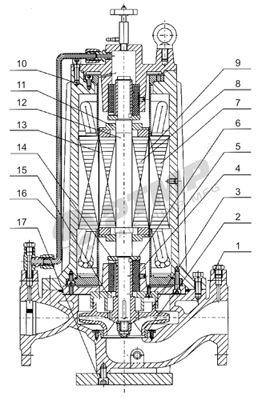

结构图：
| 序号 | 材料 | 序号 | 材料 |
| 1 | 泵体 | 10 | 上轴承座 |
| 2 | 密封环 | 11 | 转子端盖 |
| 3 | 叶轮 | 12 | 轴 |
| 4 | 下轴承座 | 13 | 转子屏蔽套 |
| 5 | 电机壳体 | 14 | 轴套 |
| 6 | 轴承 | 15 | 泵盖 |
| 7 | 定子总成 | 16 | 冷却水管部件 |
| 8 | 转子总成 | 17 | 底板 |
| 9 | 定子屏蔽套 |

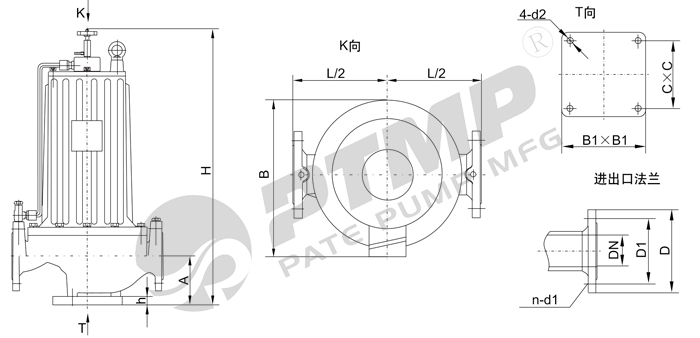

安装尺寸图：
| 泵型号 | L | B | H | A | h | B1 | C | 4-d2 |
| P40-125/2 | 360 | 300 | 613 | 110 | 20 | 150 | 115 | 4-Φ12 |
| P40-160/2 | 360 | 300 | 623 | 120 | 20 | 150 | 115 | 4-Φ12 |
| P40-150/2 | 360 | 300 | 623 | 120 | 20 | 150 | 115 | 4-Φ12 |
| P50-125/2 | 360 | 300 | 624 | 120 | 20 | 165 | 130 | 4-Φ12 |
| P50-110/2 | 360 | 300 | 624 | 120 | 20 | 165 | 130 | 4-Φ12 |
| P50-160/2 | 400 | 368 | 636 | 130 | 20 | 165 | 130 | 4-Φ12 |
| P50-150/2 | 400 | 368 | 736 | 130 | 20 | 165 | 130 | 4-Φ12 |
| P50-200/2 | 430 | 368 | 738 | 130 | 20 | 185 | 150 | 4-Φ12 |
| P50-185/2 | 430 | 368 | 738 | 130 | 20 | 185 | 150 | 4-Φ12 |
| P50-250/2 | 480 | 423 | 847 | 135 | 22 | 185 | 150 | 4-Φ12 |
备注：安装尺寸表均只做参考，如需产品相关安装图等详细参数说明书请致电：021-56386999。
