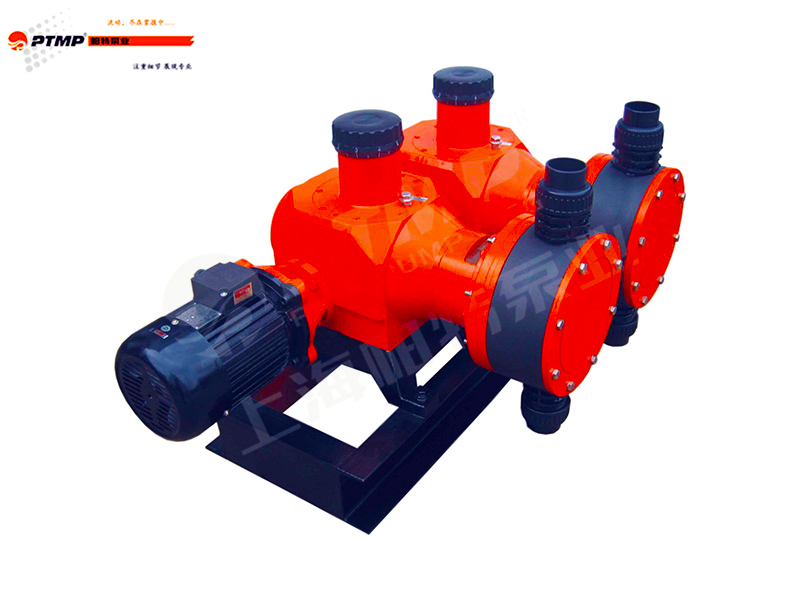

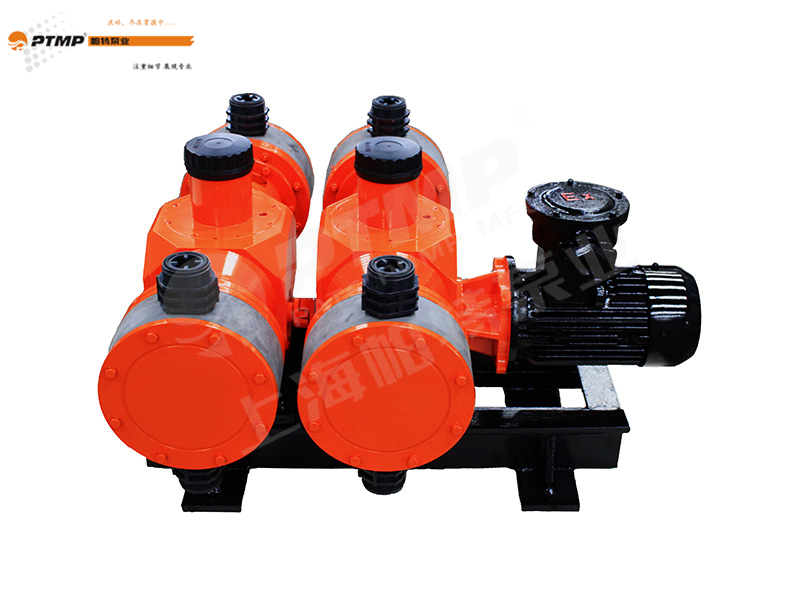

JDM-S型机械隔膜计量泵

    JDM-S型机械隔膜计量泵主要参数

    流量:2000~5000(L/h)

    压力:≤0.3(Mpa)

    温度:-10℃~100℃

    粘度:0.3~800(mm2/s)

    泵头:聚氯乙烯,不锈钢,聚四氟乙烯

    阀球:二氧化硅,不锈钢,陶瓷

    密封:聚四氟乙烯,聚氯乙烯


JDM-S型机械隔膜计量泵概述:

品牌帕特产地上海
材质聚氯乙烯、SUS304/316、聚四氟乙烯等泵轴位置立式
介质适用各种酸碱药液,水等连接方式法兰
防护等级IP54特性运行或停止时也可任意调节流量输出

JDM-S型机械隔膜计量泵,是一种能按照工艺流程要求,具有行程可在0-100%范围内无级调节定量输送各种液体,且在行程时被输送介质的计量精度为±1%的通用机械设备。计量泵的流量范围2000-5000(L/h),适用于输送温度为-30~120℃,粘度为 0.3-800(mm2/s)的不含固状颗粒的介质。

JDM-S型机械隔膜计量泵特点:

1、蜗杆副曲柄连杆传动机构,双N轴调节行程;对置式结构有效减少流量脉动力.

2、排量:3000(L/H)

3、额定排压:0.3(mpa)

4、适应介质温度-10℃~100℃

5、泵在运行或停止状态下均可调节流量,流量稳定精度±1%

6、泵头多种材质可选:304、316L、PVC、PTFE、PVDF等。

7、流量调节:手动/自动调节冲程/可配变频控制流量大小.

8、金属增强复合隔膜

9、进出口连接:法兰和管套连接

10、可实现多台并联使用并可独立调节流量。

JDM-S型机械隔膜计量泵型号意义:

:JDM-S1000/0.3

JDM-S-机械隔膜计量泵

1000-流量(L/h)

0.3-压力(MPa)

JDM-S型机械隔膜计量泵用途:

机械隔膜式计量泵广泛地应用于污水废水处理、石油、化工、电厂、海水淡化反渗透系统、天然气、制药、造纸、食品、实验室饮用水处理:投加消毒剂冷却循环水:投加消毒剂污水处理:投加絮凝剂造纸行业:投加添加剂塑料生产:投加添加剂。

JDM-S型机械隔膜计量泵参数表:

泵型号

流量(L/h)

压力(Mpa)

泵速(min-1)

吸程(m)

功率(kw)

口径(mm)

重量(kg)

JDM-S2000/0.3

2000

0.3

96

3

1.1

40

110

JDM-S3000/0.3

3000

0.3

144

3

1.1

40

110

2JDM-S4000/0.3

4000

0.3

96

3

1.5

40

260

2JDM-S5000/0.3

5000

0.3

144

3

2.2

40

270


隔膜计量泵常见故障和排除方法:

打不出药水的原因有:

1、过滤器与进药的管子堵塞。解决办法:清洗即可。

2、进药口与出药口的球阀由于异物堵住。解决办法:清洗即可。

3、进药口与出药口的球阀封闭性不好,漏气。解决办法:将球阀用力旋几下,使之与底座紧密结合。

4、进出药口的密封圈松动或脱落。解决办法:检查时须小心上下共有4个。

5、膜片破损。解决办法:换掉,重新安装。

6、连杆组卡死。解决办法:一种是维修,把连杆组零部件拆开,生锈的部位用锉刀磨平再加上润滑油即可;二是换新的连杆组。

7、马达烧掉。解决办法:换掉。

8、调整凸轮被调到“0”的位置,流量为零也打不出药水。解决办法:将调整凸轮调整使其刻度不为0。

流量达不到规定要求的原因有:

1、产品在出厂时流量为大(“10”的位置),调整凸轮被人调整过导致流量变小。

2、进出药口的球阀有被异物堵塞导致流量变小(比较微小的异物)。解决方法:清洗即可。

3、所打药水的浓度,因我公司产品在厂内测试以清水为准,所以会有微小误差。

4、过滤器与进药的管子堵塞(比较微小的异物)。解决方法:清洗即可。

隔膜计量泵的故障原因及处理方法:

1、电动机不能启动原因:(1) 电源无电;(2)电源一相或二相断电

处理方法(1)检查电源供电情况;(2)检查保险丝及接触点是否良好

2、不排液或排液不足原因:(1) 吸入管堵塞或吸入管路阀门未打开;(2) 吸入管路漏气;(3) 吸入管太长,急转弯多;(4) 吸入阀或排出阀阀面而损坏或落入外来杂物,使阀面密封不严;(5) 隔膜腔内残存空气;(6) 补油阀组或隔膜腔等处漏气,漏油;(7) 安全阀,补偿阀动作不正常;(8) 补油系统的油有杂质,阀被垫上,密封不严;(9) 柱塞填料处泄漏严重;(10)电机转数不足或不稳定;(11)吸入液面太低

处理方法:(1) 检查吸入管,过滤器,打开阀门;(2) 将漏气部位封严;(3) 加粗吸入管,减少急转弯;(4) 检查阀的密封性,必要时更换阀,阀座;(5) 重新灌油,排出气体;(6) 找出泄露部位并封严;(7) 重新调节;(8) 换干净的油;(9) 调节填料压盖或更换新填料;(10)稳定电机转速;(11)调整吸入液面高度

3、泵的压力达不到性能参数原因:(1) 吸入,排出阀损坏;(2) 拄塞填料处漏损严重;(3) 隔膜处或排出管接头密封不不严

处理方法:(1) 更换新阀;(2) 调节填料压盖或更换新填料;(3) 找出漏气部位并封严

4、计量精度降低原因:(1) 吸入阀或排出阀阀面而损坏或落入外来杂物,使阀面密封不严;(2) 隔膜腔内残存空气;(3) 补油阀组或隔膜腔等处漏气,漏油;(4) 安全阀,补偿阀动作不正常;(5) 补油系统的油有杂质,阀被垫上,密封不严;(6) 柱塞填料处泄漏严重;(7)电机转数不足或不稳定;(8)吸入液面太低;(9) 拄塞零点偏移

处理方法:(1) 检查阀的密封性,必要时更换阀,阀座;(2) 重新灌油,排出气体;(3) 找出泄露部位并封严;(4) 重新调节;(5) 换干净的油;(6) 调节填料压盖或更换新填料;(7)稳定电机转速;(8)调整吸入液面高度(9)重新调整柱塞零点

5、零件过热原因:(1) 传动机构油箱的油量过多或不足,油有杂质;(2) 各运动付润滑情况不好;(3) 填料压的过紧

处理方法:(1) 更换新油,使油量适宜;(2) 检查清洗各油孔;(3) 调整填料压盖

6、泵内有冲击响声原因:(1) 各运动副磨损严重;(2) 阀升程太高

处理方法:(1) 调节或更换零件;(2) 调节升程高度,避免阀的滞后


JDM-S型机械隔膜计量泵结构图:


序号名称序号名称
1电机4液力端
2调节手轮5进口单向阀
3出口单向阀6驱动端

JDM-S型机械隔膜计量泵安装尺寸图:


JDM-S型机械隔膜计量泵安装尺寸表:

ABCDEF
318180DN25187.5414492
318180DN25187.5414512
413220DN40192.5424532
