HY型长轴液下泵

    参数范围

    流量:2~400(m3/h)

    扬程:20~80(m)

    温度:-20℃~100℃

    压力:1.6(Mpa)

    泵轴:45钢,不锈钢

    泵体、端盖、叶轮:铸铁,不锈钢

    机械密封:石墨,碳化钨/硅,硬质合金


产品概述:

品牌帕特产地上海
吸入方式单吸泵轴位置立式
材质铸铁,不锈钢连接方式法兰
介质液体,腐蚀性液体
叶轮数目单级
叶轮结构半开式特性不含固体颗粒的腐蚀性液体

   HY型长轴液下泵属于单级单吸立式泵,是根据市场需求,自主设备开发的新型、节能环保设备,用于输送中性或有腐蚀性的清洁液体。适用于污水处理、水泥厂、发电厂、石油化工等行业

产品特点:

   1、在运行时非常平稳,噪声值与同功率防爆电机相当,噪音极小;

   2、没有自吸过程,电机启动就出液态介质,彻底解决了高温下输送有气化介质时的问题,实现全天候输送工作;

   3、输送油品时不会产生油蒸汽,一方面减少了油品损失,另一方面也杜绝了安全隐患,同时也避免了环境污染;

   4、使用提高了油库主卸泵的安装位置,使库区平面化。油库的布置更加美观,使用更加方便。

   5、可靠的轴承结构,有效地提高了轴承的可靠性及使用寿命,使轴承不再成为易损件,在泵规定使用年限内,免维护。

   6、安装方便。

型号意义:

   :HY - 40 - 160

                  160-叶轮名义直径(mm)

                  40-出口直径(mm)

                  HY-液下泵

性能参数表:

泵型号

流量(m3/h)

扬程(m)

功率(kw)

液下深度(mm)

HY32-125

2

20

2.2-2P

500~3000

HY32-160

12.5

32

4-2P

500~3000

HY32-200

12.5

50

7.5-2P

500~3000

HY32-250

12.5

80

11-2P

500~3000

HY50-125

25

20

3-2P

500~3000

HY50-160

25

32

5.5-2P

500~3000

HY40-200

25

50

11-2P

500~3000

HY40-250

25

80

15-2P

500~3000

HY40-315

12.5

32

5.5-4P

500~3000

HY65-125

50

20

5.5-2P

500~3000

HY65-160

50

32

11-2P

500~3000

HY50-200

50

50

15-2P

500~3000

HY50-250

50

80

30-2P

500~3000

HY50-315

25

32

7.5-4P

500~3000

HY80-125

100

20

11-2P

500~3000

HY80-160

100

32

15-2P

500~3000

HY65-200

100

50

30-2P

500~3000

HY65-250

100

80

45-2P

500~3000

HY65-315

50

32

11-4P

500~3000

HY100-200

200

50

45-2P

500~3000

HY100-250

200

80

75-2P

500~3000

HY100-315

100

32

18.5-4P

500~3000

HY100-400

100

50

30-4P

500~3000

HY125-250

200

20

18.5-4P

500~3000

HY125-315

200

32

30-4P

500~3000

HY125-400

200

50

55-4P

500~3000

HY150-250

400

20

37-4P

500~3000

HY150-315

400

32

55-4P

500~3000

HY150-400

400

50

90-4P

500~3000

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999

安装事项:

   1.将泵浦表面包装拆除,將泵浦放在指定位置并且确保泵浦安全稳固,不会晃动;

   2.泵浦槽内装置使用时,槽体必须要有盖板防护(槽内的酸碱性气体会对泵浦的使用寿命造成直接影响)泵浦装置在盖板之上;

   3.安装泵浦时应选择坚固的水平地面,保持机身垂直并加以固定;

   4.尽量避免将泵浦置于户外使用,若必须安装在户外时,应装置保护罩保护泵浦、若泵浦配备有电子控制器,也应加以保护;

   5.泵浦入口处,应有滤网装置,防止泵浦因吸入杂物造成泵浦损坏;

   6.泵浦在安装时应考虑到母槽回流管的位置,尽可能的远离母槽回流管安装,避免因液体回流引起的漩涡,被泵油吸入影响泵浦效果。

使用事项:

   1、长轴液下泵随时注意异常现象的发现:异常声音、振动或监视系统异常信号等,必定有其原因,一发现有异常现象时,即刻找来回路图,按图索骥,小心观察异常现象是否为一时错误所造成。评估需不需要停车处理。举凡压力、负荷、温度、时间、起动时、停止时都包含了可能产生异常现象之原因。平时即应逐项分析研讨。

   2、液压泵起动后勿立即加给负荷:液压泵在启动后须实施一段时间无负荷空转(约10分钟~30分钟),尤其气温很低时,更须经温车过程,使液压回路循环正常再加予负载,并确认运转状况。

   3、观察油温变化:注意检查高和低油温变化状况,并查出油温和外界环境温度的关系,如此才能知道冷却器容量、储油箱容量是否与周遭条件,使用条件互相配合,对冷却系统的故障排除也才有迹可循。

   4、注意液压泵的噪音:新的液压泵初期磨耗少,容易受到气泡和尘埃的影响,高温时润滑不良或使用条件过荷等,都会引起不良后果,使液压泵发出不正常的影响。

   5、长轴液下泵注意检查计器类的显示值:随时观察液压回路的压力表显示值,压力开关灯号等振动情形和安定性,以尽早发现液压回路作用是否正常。

   6、注意观察机械的动作情况(对于改装泵):液压回路设计不当或组件制造不良,在起始使用阶段不容易发现,故应特别注意在各种使用条件下所显现出的动作状态。

   7、注意各阀内的调整:充份了解压力控制阀、流量控制阀和方向控制阀的使用,对调整范围和极限须特别留意,否则调整错误不仅损及机械,更对安全构成威胁。

   8、检查过滤器的状态:对回路中的过滤器应定期取出清理,并检查滤网之状态及网上所吸附的污物,分析质、量和大小,如此可观察回路中污染程度,甚而据此推断出污染来源所在。

   9、定期检查液压油的变化:每隔一、二个月检查分析液压油劣化、变色和污染程度的变化,以确保液压传动媒介的正常。

   10、注意配管部份泄漏情况:液压装置配管良否,于运转一段时间后即可看出,检察是否漏油,配管是否松动。

   11、长轴液下泵运转的三个月内应注意运转状况:在新机运转期间内,应把握运转状况检查,例如机件的保养,螺丝是否有松动,油温是否有不正常升高,液压油是否很快劣化,检查使用条件是否符合规定等。

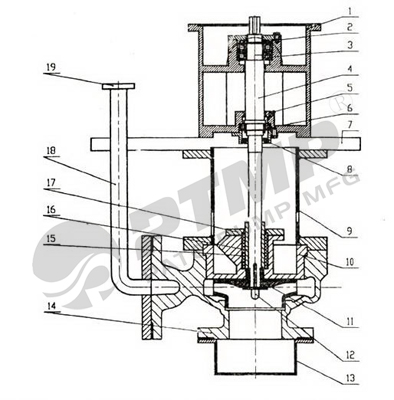

结构图:


序号名称序号名称
1泵架11叶轮
2圆螺母12叶轮螺母
3上轴承13滤网
4
14泵体
5黄油嘴15下护套
6下轴承16轴套
7底座17护套端盖
8骨架油封
18出液管
9支撑管19出口分半法兰
10泵盖

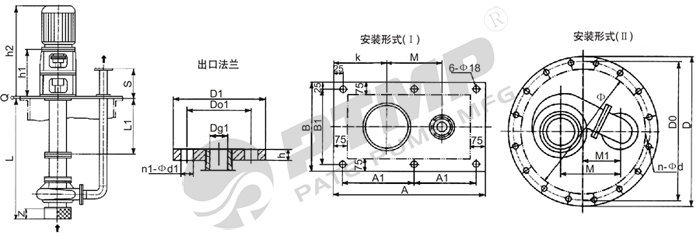

安装尺寸图:
