J-D型柱塞计量泵主要参数 |
流量：26~9000(L/h) |
压力：≤1.6(Mpa) |
温度：≤400℃ |
压力范围：0.5~50(bar) |
泵头：聚氯乙烯,不锈钢,聚四氟乙烯 |
阀球：二氧化硅,不锈钢,陶瓷 |
密封：聚四氟乙烯,聚氯乙烯 |
J-D型柱塞计量泵概述：
| 品牌 | 帕特 | 产地 | 上海 |
| 材质 | 聚氯乙烯、SUS304/316、聚四氟乙烯等 | 泵轴位置 | 立式 |
| 介质 | 适用各种酸碱药液体，水等 | 连接方式 | 法兰 |
| 防护等级 | IP54 | 特性 | 排除压力范围较广，可远程控制 |
J-D型柱塞计量泵通过柱塞的往复运动直接将工作介质吸入和排出。由于柱塞和密封都接触介质的情况下，选择合适的柱塞材质和密封形式。柱塞计量泵包括有阀泵和无阀泵两种。柱塞式计量泵因其结构简单和耐高温高压等优点而被广泛应用于石油化工领域。柱塞材质有不锈钢、氧化陶瓷，氧化陶瓷具有耐腐蚀和硬度高耐磨的特点，性能特点说明保温夹套柱塞泵头，在液缸体、进出口上带有保温夹层壳体，可对输送介质进行特殊保温或冷却，同时它的密封腔带有保温或冷却的夹套，通过对夹套输送保温液或冷却介质来控制密封腔的温度。
J-D型柱塞计量泵特点：
1、柱塞直径可制的很小，但不宜过大，一般D=3~200(mm)
2、柱塞泵使用的排除压力范围较广泛，且宜制成高压泵。
3、能输送高粘度介质，不推荐适用在输送腐蚀性泵料及危险性化学品。
4、轴封为填料密封，有泄漏，需周期性调节填料，填料与柱塞是一对易损件。
5、流量在10%-100%的范围内，计量精度可达±1%，压力可达50(MPa),出口压力变化时，流量几乎不变。
6、无安全泄放装置，建议在泵的出口管道上安装安全阀。
7、结构简单，维护方便，性价比较好。
8、所有柱塞计量泵均可通过调节冲程长度（装冲程调节器可实现自动调节）和改变电机频率来控制流量，可实现远程控制。
J-D型柱塞计量泵型号意义：
例：J-D/50
J-D-柱塞式计量泵
50-额定压力
J-D型柱塞计量泵用途：
应用广泛应用于化工、石油化工、冶金、电力、医药、食品、塑料发泡等各个领域，成为现代工业实现半自动化和全自动操作不可缺少的泵中。尤其在输送高粘度、高压力、高温度的各种液体。
J-D型柱塞计量泵参数表：
泵型号 | J-D流量(L/h) | 2J-D流量 (L/h) | 3J-D流量(L/h) | 压力(Mpa) | 柱塞直径(mm) | 行程(mm) | 泵速(min-1) | J-D功率(kw) | 2J-D功率(kw) | 3J-D功率(kw) | 口径(mm) |
J-D/50 | 26 | 52 | 78 | 50 | 12 | 50 | 88 | 4 | 5.5 | 7.5 | 15 |
J-D/40 | 26 | 52 | 78 | 40 | 12 | 50 | 88 | 2.2 | 3 | 5.5 | 15 |
J-D-□/50 | 36 | 72 | 108 | 50 | 12 | 50 | 88 | 4 | 5.5 | 7.5 | 15 |
J-D/32 | 36 | 72 | 108 | 32 | 12 | 50 | 88 | 2.2 | 3 | 5.5 | 15 |
J-D/50 | 48 | 96 | 144 | 50 | 16 | 50 | 88 | 4 | 5.5 | 7.5 | 15 |
J-D/25 | 48 | 96 | 144 | 25 | 16 | 50 | 88 | 2.2 | 3 | 5.5 | 15 |
J-D/40 | 63 | 126 | 189 | 40 | 16 | 50 | 88 | 4 | 5.5 | 7.5 | 15 |
J-D/20 | 63 | 126 | 189 | 20 | 16 | 50 | 88 | 2.2 | 3 | 5.5 | 15 |
J-D/40 | 75 | 150 | 225 | 40 | 20 | 50 | 88 | 4 | 5.5 | 7.5 | 15 |
J-D/16 | 75 | 150 | 225 | 16 | 20 | 50 | 88 | 2.2 | 3 | 5.5 | 15 |
J-D/25 | 100 | 200 | 300 | 25 | 20 | 50 | 88 | 4 | 5.5 | 7.5 | 20 |
J-D-□/12.5 | 100 | 200 | 300 | 12.5 | 20 | 50 | 88 | 2.2 | 3 | 5.5 | 20 |
J-D/20 | 120 | 240 | 360 | 20 | 25 | 50 | 88 | 4 | 5.5 | 7.5 | 20 |
J-D/10 | 120 | 240 | 360 | 10 | 25 | 50 | 88 | 2.2 | 3 | 5.5 | 20 |
J-D/16 | 160 | 320 | 480 | 16 | 25 | 50 | 88 | 4 | 5.5 | 7.5 | 20 |
J-D/8 | 160 | 320 | 480 | 8 | 25 | 50 | 88 | 2.2 | 3 | 5.5 | 20 |
J-D/12.5 | 200 | 400 | 600 | 12.5 | 32 | 50 | 117 | 4 | 5.5 | 7.5 | 20 |
J-D/6.3 | 200 | 400 | 600 | 6.3 | 32 | 50 | 117 | 2.2 | 3 | 5.5 | 20 |
J-D/10 | 250 | 500 | 750 | 10 | 32 | 50 | 117 | 4 | 5.5 | 7.5 | 20 |
J-D/5 | 250 | 500 | 750 | 5 | 32 | 50 | 117 | 2.2 | 3 | 5.5 | 20 |
J-D/8 | 320 | 640 | 960 | 8 | 40 | 50 | 117 | 4 | 5.5 | 7.5 | 20 |
J-D/4 | 320 | 640 | 960 | 4 | 40 | 50 | 117 | 2.2 | 3 | 5.5 | 20 |
J-D/6.3 | 400 | 800 | 1200 | 6.3 | 40 | 50 | 117 | 4 | 5.5 | 7.5 | 20 |
J-D/3.2 | 400 | 800 | 1200 | 3.2 | 40 | 50 | 117 | 2.2 | 3 | 5.5 | 20 |
J-D/5 | 500 | 1000 | 1500 | 5 | 50 | 50 | 117 | 4 | 5.5 | 7.5 | 25 |
J-D-□/2.5 | 500 | 1000 | 1500 | 2.5 | 50 | 50 | 117 | 2.2 | 3 | 5.5 | 25 |
J-D/4 | 630 | 1260 | 1890 | 4 | 50 | 50 | 117 | 4 | 5.5 | 7.5 | 25 |
J-D/2 | 630 | 1260 | 1890 | 2 | 50 | 50 | 117 | 2.2 | 3 | 5.5 | 25 |
J-D/3.2 | 800 | 1600 | 2400 | 3.2 | 63 | 50 | 117 | 4 | 5.5 | 7.5 | 25 |
J-D/1.6 | 800 | 1600 | 2400 | 1.6 | 63 | 50 | 117 | 2.2 | 3 | 5.5 | 25 |
J-D/2.5 | 1000 | 2000 | 3000 | 2.5 | 63 | 50 | 117 | 4 | 5.5 | 7.5 | 25 |
J-D/1.3 | 1000 | 2000 | 3000 | 1.3 | 63 | 50 | 117 | 2.2 | 3 | 5.5 | 25 |
J-D/2 | 1260 | 2500 | 3750 | 2 | 80 | 50 | 117 | 4 | 5.5 | 7.5 | 32 |
J-D/1 | 1260 | 2500 | 3750 | 1 | 80 | 50 | 117 | 2.2 | 3 | 5.5 | 32 |
J-D/1.6 | 1600 | 3200 | 4800 | 1.6 | 80 | 50 | 117 | 4 | 5.5 | 7.5 | 40 |
J-D/0.8 | 1600 | 3200 | 4800 | 0.8 | 80 | 50 | 117 | 2.2 | 3 | 5.5 | 40 |
J-D/1.6 | 2000 | 4000 | 6000 | 1.6 | 100 | 50 | 117 | 4 | 5.5 | 7.5 | 40 |
J-D/0.63 | 2000 | 4000 | 6000 | 0.63 | 100 | 50 | 117 | 2.2 | 3 | 5.5 | 40 |
J-D/1 | 2500 | 5000 | 1890 | 1 | 100 | 50 | 117 | 4 | 5.5 | 7.5 | 40 |
J-D/0.5 | 2500 | 5000 | 7500 | 0.5 | 100 | 50 | 117 | 2.2 | 3 | 5.5 | 40 |
J-D/0.8 | 3000 | 6000 | 9000 | 0.8 | 110 | 50 | 117 | 4 | 5.5 | 7.5 | 50 |
柱塞计量泵常见故障分析：
1、流量异常：常见原因有吸入管道堵塞、单向阀存在异物或损坏、介质比重或粘度较高等，建议清洗并疏通吸入管道和单向阀，若是介质粘度过高则使用对应性能的计量泵。
2、排出压力异常：通常是单向阀卡涩或者出口管路有渗漏造成的，对此需要对单向阀进行清洗，并排出出口管路的渗漏。
3、流量精度不达标：检查阀球、O型垫圈、膜片是否磨损严重，按需更换新件；检查液体内是否存在空气，需将空气排出；后查看电压情况，确保稳定即可。
柱塞计量泵的故障和解决方法：
1、柱塞计量泵负荷率不够：可以考虑泵腔运行内存有气体，检查管道密封性是不是有松脱或损坏，当泵腔内渗透到气体后，会让泵腔内没法产生充足的工作压力转变,造成机泵不能正常的吸进或出液；在对计量泵开展排气管后若难题仍然存有，则检查入口过滤网是不是有阻塞，立即清理并疏通过滤网即可。
2、柱塞计量泵头液漏：拆卸机泵头，检查隔膜是不是有裂缝，立即拆换新的隔膜。
3、柱塞计量泵头渗油：一般是由于液力传动端和驱动器端间的骨架密封损坏造成的，即拆换骨架密封就可以。

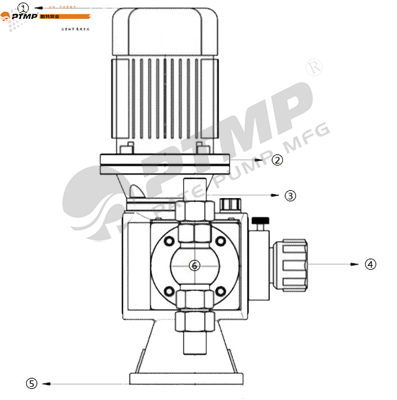

J-D型柱塞计量泵结构图：
| 序号 | 名称 | 序号 | 名称 |
| 1 | 电机 | 4 | 流量调节手轮 |
| 2 | 泵坐 | 5 | 底座 |
| 3 | 吐出阀 | 6 | 泵头 |
J-D型柱塞计量泵安装尺寸图：
