CQG型管道磁力泵

    参数范围

    流量:4~160(m3/h)

    扬程:12.5~80(m)

    功率:0.75~75(kw)

    粘度:≤30*10-6(m3/s)

    温度:-20℃~100℃

    过流部件:不锈钢(奥氏体)

    联接方式:法兰


产品概述:

品牌

帕特

产地

上海

输送介质

酸碱液体

类型

叶轮式

驱动方式

电动

叶轮数目

单级

叶轮结构

封闭式叶轮

泵轴位置

立式

过流部件

不锈钢(奥氏体)

连接方式

法兰

  CQG型管道磁力泵是本公司在十多年设计制造卧式磁力泵经验基础上开发的一种新型管道泵,它既具有ISG型管道离心泵的特点、又具有磁力化工泵的优点,是新一代的无泄漏管道离心泵。      CQG型管道磁力泵型是在ISG型立式管道泵的基础上设计而成的新型立式结构磁力泵,它秉承ISG泵的优点,又与磁力传动的完美结合,达到了无泄漏输送液体的要求。CQG型管道磁力泵可直接安装在管道任何部位,对管道中的介质进行加压,可直接替换原来的ISG泵,安装尺寸与ISG泵完全相同,方便用户更换。

型号意义:

   例:CQG 32 - 125

                  125-叶轮名义直径(mm)

                  32-出口直径(mm)

                CQG-立式管道磁力泵

产品特点:

 1、进行无泄漏运转,可输送易燃、易爆、剧毒及腐蚀介质;

 2、材质优良,泵体、叶轮、隔离套等过流部件均采用优质不锈钢制造;

 3、轴套采用高耐磨的碳化硅、碳化钨,滑动轴承采用碳石M106K,并设置了润滑油槽,有效地保证泵的使用寿命;

 4、立式安装,结构紧凑、占地面积小;

 5、振动小,噪音低,运行特别平稳

性能参数表:

泵型号

流量(m3/h)

扬程(m)

汽蚀余量(m)

效率(%)

功率(kw)

CQG25-110

4.0

15

2.3

27

0.75

CQG25-125

4.0

20

2.3

21

1.1

CQG25-160

4.0

32

2.3

17

2.2

CQG32-125

4.5

20

2.3

29

1.1

CQG32-160

4.5

32

2.3

29

2.2

CQG32-200

4.5

50

2.0

17

4

CQG40-105

6.3

20

2.3

31

1,5

CQG40-125

6.3

32

2.3

25

3

CQG40-160

6.3

50

2.3

18

5.5

CQG40-200

6.3

80

2.3

13

11

CQG50-100

12.5

12.5

2.3

47

1.5

CQG50-125

12.5

20

2.3

43

2.2

CQG50-160

12.5

32

2.3

37

4

CQG50-200

12.5

50

2.3

31

7.5

CQG50-250

12.5

80

2.3

23

15

CQG65-100

25

12.5

2.5

54

2.2

CQG65-125

25

20

2.5

45

5.5

CQG65-160

25

32

2.5

45

7.5

CQG65-200

25

50

2.5

35

15

CQG65-250

25

80

2.5

37

18.5

CQG80-100

50

12.5

3.0

58

4

CQG80-125

50

20

3.0

57.5

7.5

CQG80-160

50

32

3.0

56

11

CQG80-200

50

50

3.0

52

18.5

CQG80-250

50

80

3.0

44

30

CQG100-100

100

12.5

4.5

61

7.5

CQG100-125

100

20

4.5

61

15

CQG100-160

100

32

4.5

61

18.5

CQG100-200

100

50

4.0

59

30

CQG100-250

100

80

4.0

54

45

CQG125-125

160

20

4.0

65

18.5

CQG125-160

160

32

4.0

63

30

CQG125-200

160

50

5.5

62

45

CQG125-250

160

80

5.0

60

75

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。

安装调试:

   一,磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。

   二,当抽吸液面高于泵轴心线时,起动前打幵吸入管道阀门即可,若抽吸液面低于泵轴心线时, 管道需配底阀。

   三,泵使用前应进行检查,电机风叶转动要灵活,无卡庄及异常声晌,各紧固件要紧固。

   四,检查电机旋转方向是否与磁力泵转向标记一致。

   五,电机苣动后,缓慢打幵排出阀,待泵进入正常工作状态后,再将排出阀调到所需幵度。

   六,泵停止工作前,应先关团排出阀门,然后切断电源。

注意事项:

   一,因磁力泵轴承的冷却和通滑是靠被输送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再层动时所造成时空载运转。

   二,被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

   三,泵在使用中环境溫度应小于40℃,电机溫升不得超过75℃。

   四,被输送的介质及其溫度应在泵材允许范围內(详见使用说明书工程塑料泵的使用溫度<60℃,金属泵的使用溫度<100℃,辙送吸入压力≤0.2MPa,工作压力≤1.6MPa,密度≤1600Kg/m㎡,粘度≤30x10-6(㎡/s)的不含硬颗粒和纤维的液体)

   五,对于输送液为易沉淀结晶的介质,使用后应及时清洗,排淨泵內积液。

   六,磁力泵正常运行1000小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。

故障排除:

故障形式

产生原因

排除方法

1

水泵反转

改变电机接线

2

进水管道漏气

杜绝漏气

3

泵腔蓄水不足

增加蓄水量

4

电压太高,启动时联轴器打滑

调正电压

5

吸程太高

降低泵安装位置

6

阀门没有打开

校正或更换阀门

流量不足.1

吸入管径太小或淤塞

调换或清洗进水管

2

叶轮流道阻塞

清洗叶轮

3

扬程过高

开大出水阀

4

转速不够

恢复额定转速

扬程过低.1

流量过大

关小出水阀

2

转速太低

恢复额定转速

噪音太大.1

轴严重磨损

更换泵轴

2

轴承严重磨损

更换轴承

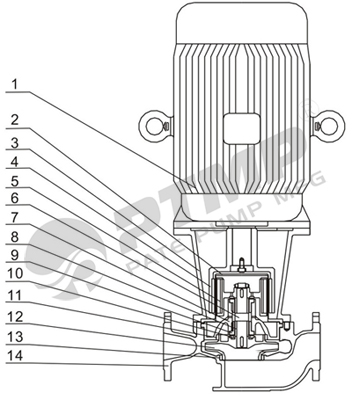

结构图:


序号
零件名称序号零件名称
1电机8轴套
2隔离套9轴承
3联接架10止推环
4外磁钢总成11密封环
5内磁刚总成12叶轮
6泵轴13口环
7轴承体14泵体

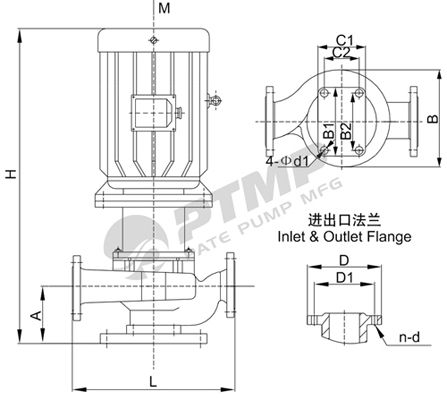

安装尺寸图:


安装尺寸表:

泵型号
A
C2*B24-d1DD1n-d
25-1107550*804-Φ14ΦΦ115Φ854-Φ14
25-1257550*80
4-Φ14Φ115Φ854-Φ14
25-1606560*1004-Φ14Φ115Φ854-Φ14
32-128060*1004-Φ14Φ140Φ1004-Φ18
32-1609060*1104-Φ14Φ140Φ1004-Φ18
32-2008580*1304-Φ14Φ140Φ1004-Φ18
40-1258560*1104-Φ14Φ150Φ1104-Φ18
40-1609060*1104-Φ14Φ150Φ1104-Φ18
40-2009580*1304-Φ14Φ150Φ1104-Φ18

备注:安装尺寸表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。
