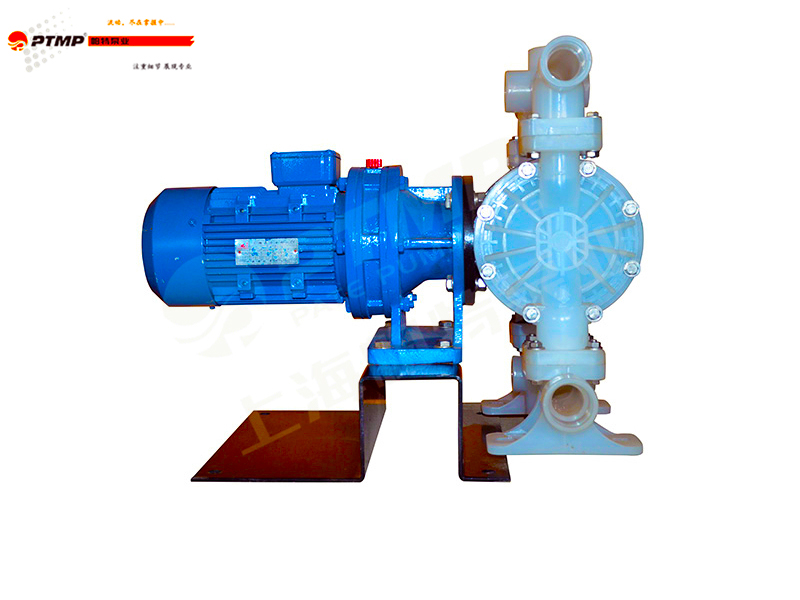

DBY3型电动隔膜泵

产品概述：

   DBY3型电动隔膜泵是一种新型的泵类，采用XLD系列摆线针轮减速机传动动力，近年来，在隔膜材质上取得了突破性的进展。国际上越来越多的工业化国家采用此种类型的泵，取代部分离心泵、螺杆泵，来应用于石油、陶瓷、冶金等行业，产品设计均参考美国ABEL公司样机，该泵适用于低压，即出口压力≤3(kg/cm³)场合。

型号意义：

   例：DBY 3 B - 15

                 15-进出口直径(mm)

                 B-不锈钢材质

                 3-三代

                 DBY-电动隔膜泵

产品特点：

   1、不需灌引水，自吸能力达7米以上。

   2、通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。

   3、由于隔膜将被输送介质和传动机械件分开，所以介质不会向外泄漏；且泵本身无轴封，使用寿命大大延长；根据不同介质，隔膜可分为氯丁橡胶、氟橡胶、丁晴橡胶、聚四氟已烯、特氟龙(F46)等，可以满足不同客户的要求。

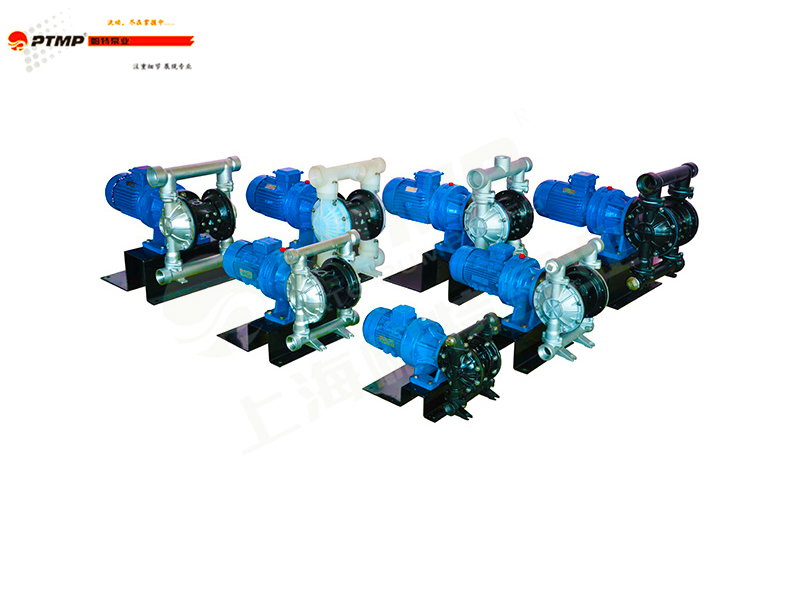

   4、泵体介质过流部分，可根据用户要求不同，分为铸铁、不锈钢、衬胶、铝合金，电机可分普通电机、防爆电机、减速电机和电磁调速电机。

电动隔膜泵的工作原理：

 电机通过减速箱带动左右两端柱塞上面的隔膜一前一后往复运动。在左右两个泵腔内，装有上下四个单向球阀，隔膜的运动，造成工程腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出。

主要用途：

   一，各种污染物，易燃液体

   二，各种强酸、强碱、强腐蚀性液体

   三，可输送较高温度的介质150℃

   四，作为各种压滤机前级送压装置

   五，热水回收及循环

   六，油罐车、油库、油品卸载

   七，泵吸泡菜、果酱、土豆泥、巧克力等

   八，泵吸油漆、树胶、颜料粘合剂

   九，各种瓷器釉浆、水泥灌浆、灰浆、泥浆。

   十，各种橡胶浆乳胶、溶剂、填料

   十一，用泵为游轮驳船吸取仓被污水及剩油。

   十二，啤酒花及发酵粉稀浆、糖浆、糖蜜

 十三，泵吸矿井、坑道、隧道、下水道中的污水，沉淀物

 十四，各种特殊介质的吸送

性能参数表：

备注：性能参数表均只做参考，如需产品相关安装图等详细参数说明书请致电：021-56386999。

工作原理：

   一，连接压缩空气后，气阀控制压缩空气推动膜片向友移动，同时膜片会挤压右膜腔室中的介质从而将介质排除泵腔。膜片不仅起输送介质的作用，同时在泵腔中起隔离压缩空气和介质。当一个膜片被压缩空气推向远离中间体时，与此同时通过连杆链接的另外一个膜片移向中间体时，与此同时通过连杆链接的另外一个膜片移向中间体，其中处于高压的连杆其作用是连接位于两个膜腔室中的膜片。当膜片2移向中间体时，膜片后面的高压空气通过阀门的换向通过消音器被迫排放到外界。当膜片2移向中间气阀时，泵入口产生真空并通过大气压力将介质压入泵的进口中。此时蹦的进口阀球会被抬高而离开阀座，保证介质很轻松的通过进口管路而充入泵腔中。

   二，当膜片1位于高压空气下时，膜片1随着冲程慢慢的移动到最大位置。同时，通过气阀控制压缩空气慢慢充入膜片2后面的空间。此压缩空气势必将推动膜片2慢慢远离中间体，通过连杆的连接，膜片1 开始移向中间体。膜片2将挤压膜腔室中介质并通过水利作用再进口处的阀球上，使得阀球和阀座的接触后而封闭进口管路。同时，同样的水利作用在出口处球阀上并提升球阀，打开出口管路，另一侧的出口处球阀因压力的作用而关闭，进口处的球阀同样因压力的作用而打开，液体也就被吸入泵腔室内。

  三，当一个充成完成后，通过气阀的换向使得膜片1后面再次被充入压缩气体，同时膜片2开始移向中间体，膜片2后面的气体也开始通过气阀及消音器排向外界。

故障排除：

安装尺寸图：

安装尺寸表：
