参数范围 |
流量：3~400(m3/h) |
扬程： 5~80(m) |
温度：-30℃~150℃ |
压力：≤1.6(Mpa) |
泵轴：45钢，不锈钢 |
泵体、端盖、叶轮：铸铁，不锈钢 |
机械密封：石墨，碳化钨/硅，硬质合金 |
产品概述：
材料名称 | ZG1Cr18Ni9 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
代号 | 303 | 305 | 306 |
材料名称 | ZG1Cr18Ni12Mo2Ti | ZG1Cr18Mn13Mo2CuN | |
代号 | 307 | 402 |
IHF型氟塑料离心泵是我公司致力于聚全氟衬里离心泵自行开发研究的化工泵、产品以其合理的结构优良的密封性能，备受化工、冶金、石油、离子膜和工程等行业单位的青睐，九十年代我们又根据有关资料经销售，博采取长，精心设计，开发成新一代耐强腐蚀IHF系列离心泵，它几乎可以抵抗任何种类的酸、碱、盐、氧化物和溶剂的强烈腐蚀。

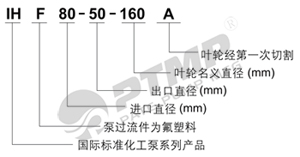

型号意义：
例：IH F 80 - 50 - 160 A
A-叶轮初次切割
160-叶轮名义直径(mm)
50-出口直径(mm)
80-进口直径(mm)
F-泵过流部件为氟塑料
IH-国际标准化工泵系列产品
产品特点：
IHF型氟塑料离心泵按国际标准设计，泵体采用金属外壳内衬聚全氟,泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹机械密封，静环选用99.9%(氧化铝陶瓷或氮化硅)，动环采用四氟填充材料，其特点是耐腐，耐磨，密封性能可靠。
产品用途：
本泵适用于输送任何浓度的酸，王水，强碱，强氧化剂，有极容易，还原剂等苛刻条件的强腐蚀性介质，是新型耐腐蚀设备之一。它的优点是结构合理，密封性能严密可靠，拆卸检修方便，工作稳定，使用寿命长。
性能参数表：
泵型号 | 流量(m3/h) | 扬程(m) | 进口(mm) | 出口(mm) | 气蚀余量(m) | 转速(r/min) | 功率(kw) | 重量(kg) |
IHF40-25-125 | 6.3 | 20 | 40 | 25 | 3 | 2900 | 2.2 | 110 |
IHF40-25-160 | 6.3 | 32 | 40 | 25 | 3 | 2900 | 3 | 124 |
IHF40-25-200 | 6.3 | 50 | 40 | 25 | 3 | 2900 | 5.5 | 170 |
IHF40-32-250 | 6.3 | 80 | 40 | 32 | 5 | 2900 | 11 | 255 |
IHF50-32-125 | 12.5 | 20 | 50 | 32 | 3.2 | 2900 | 2.2 | 110 |
IHF50-32-160 | 12.5 | 32 | 50 | 32 | 3.2 | 2900 | 4 | 135 |
IHF50-32-200 | 12.5 | 50 | 50 | 32 | 3.2 | 2900 | 7.5 | 180 |
IHF50-32-250 | 12.5 | 80 | 50 | 32 | 5 | 2900 | 11 | 255 |
IHF65-50-125 | 25 | 20 | 65 | 50 | 3.5 | 2900 | 3 | 135 |
IHF65-50-160 | 25 | 32 | 65 | 50 | 3.5 | 2900 | 5.5 | 155 |
IHF65-40-200 | 25 | 50 | 65 | 40 | 3.5 | 2900 | 11 | 210 |
IHF65-40-250 | 25 | 80 | 65 | 40 | 3.5 | 2900 | 18.5 | 360 |
IHF80-65-125 | 50 | 20 | 80 | 65 | 4 | 2900 | 5.5 | 195 |
IHF80-65-160 | 50 | 32 | 80 | 65 | 4 | 2900 | 11 | 228 |
IHF80-50-200 | 50 | 50 | 80 | 50 | 4.5 | 2900 | 15 | 250 |
IHF80-50-250 | 50 | 80 | 80 | 50 | 4.5 | 2900 | 30 | 480 |
IHF100-80-125 | 100 | 20 | 100 | 80 | 4.5 | 2900 | 11 | 245 |
IHF100-80-160 | 100 | 32 | 100 | 80 | 5 | 2900 | 15 | 250 |
IHF100-65-200 | 100 | 50 | 100 | 65 | 5 | 2900 | 30 | 480 |
IHF100-65-250 | 100 | 80 | 100 | 65 | 5 | 2900 | 55 | 980 |
IHF125-80-160 | 160 | 32 | 125 | 80 | 5 | 2900 | 30 | 630 |
IHF125-100-200 | 200 | 50 | 125 | 100 | 6 | 2900 | 55 | 1000 |
IHF40-32-250 | 3 | 20 | 40 | 32 | 5 | 1450 | 1.5 | 1000 |
IHF50-32-125 | 6.3 | 5 | 50 | 32 | 3.2 | 1450 | 0.55 | 1000 |
IHF50-32-160 | 6.3 | 8 | 50 | 32 | 3.2 | 1450 | 0.55 | 1000 |
IHF50-32-200 | 6.3 | 12.5 | 50 | 32 | 3.2 | 1450 | 1.1 | 1000 |
IHF50-32-250 | 6.3 | 20 | 50 | 32 | 5 | 1450 | 1.5 | 1000 |
IHF65-50-125 | 12.5 | 5 | 65 | 50 | 3.5 | 1450 | 0.55 | 1000 |
IHF65-50-160 | 12.5 | 8 | 65 | 50 | 3.5 | 1450 | 1.1 | 1000 |
IHF65-40-200 | 12.5 | 12.5 | 65 | 40 | 3.5 | 1450 | 1.5 | 1000 |
IHF65-40-250 | 12.5 | 20 | 65 | 40 | 3.5 | 1450 | 3 | 1000 |
IHF80-65-125 | 25 | 5 | 80 | 65 | 4 | 1450 | 1.1 | 1000 |
IHF80-65-160 | 25 | 8 | 80 | 65 | 4 | 1450 | 1.5 | 1000 |
IHF80-50-200 | 25 | 12.5 | 80 | 50 | 4 | 1450 | 2.2 | 1000 |
IHF80-50-250 | 25 | 20 | 80 | 50 | 4.5 | 1450 | 5.5 | 1000 |
IHF100-80-125 | 50 | 5 | 100 | 80 | 4.5 | 1450 | 1.5 | 1000 |
IHF100-80-160 | 50 | 8 | 100 | 80 | 5 | 1450 | 2.2 | 1000 |
IHF100-65-200 | 50 | 12.5 | 100 | 65 | 5 | 1450 | 5.5 | 1000 |
IHF100-65-250 | 50 | 20 | 100 | 65 | 5 | 1450 | 5.5 | 1000 |
IHF125-80-160 | 80 | 8 | 125 | 80 | 5 | 1450 | 5.5 | 1000 |
IHF125-100-200 | 100 | 12.5 | 125 | 100 | 6 | 1450 | 11 | 1000 |
IHF150-125-250 | 200 | 20 | 150 | 125 | 7 | 1450 | 22 | 1000 |
IHF150-125-315 | 200 | 32 | 150 | 125 | 7 | 1450 | 45 | 1000 |
IHF150-125-400 | 200 | 50 | 150 | 125 | 7 | 1450 | 75 | 1000 |
IHF200-150-250 | 400 | 20 | 200 | 150 | 7.5 | 1450 | 55 | 1000 |
IHF200-150-315 | 400 | 32 | 200 | 150 | 7.5 | 1450 | 75 | 1000 |
IHF200-150-400 | 400 | 50 | 200 | 150 | 7.5 | 1450 | 110 | 1000 |
IHF50-32-160D | 12.5 | 32 | 50 | 32 | 3.2 | 2900 | 4 | 95 |
IHF50-32-200D | 12.5 | 50 | 50 | 50 | 3.2 | 2900 | 7.5 | 135 |
IHF65-50-125D | 25 | 20 | 65 | 50 | 3.5 | 2900 | 3 | 90 |
IHF65-50-160D | 25 | 32 | 65 | 50 | 3.5 | 2900 | 5.5 | 125 |
IHF80-65-125D | 50 | 20 | 80 | 65 | 4 | 2900 | 5.5 | 125 |
备注：性能参数表均只做参考，如需产品相关安装图等详细参数说明书请致电：021-56386999。
故障解决方法：
| 故障分析 | 故障原因 | 解决方法 |
| 泵不吸水 | 吸入阀有杂物或未打开，或吸入管堵塞管路系统密封性差从轴封处吸入空气灌泵系统故障 | 打开吸入阀，排除杂物，疏通吸入管。检察管路，尤其分段试压连接法兰处，堵漏。更换轴封，压紧填料密封检查及维修灌泵 |
| 泵不能启动 | 原动机发生故障（包括电源）；泵卡住；填料函压得太紧；排出阀门未关。 | 检查电源及原动机情况；再次盘车确定联轴器情况；放松填料；管进出口阀门，再次启动。 |
| 泵不排液 | 灌泵不足（或泵内气体未排净）；泵转向不对；泵转速太低；滤网、吸入管堵塞；吸入高度太高，或吸入口液体供给不足，造成吸入真空。 | 重新灌泵；再次确定泵的旋转方向；检查电机空转转速，检查减速器的减速比，确定泵转速是否符合设计转速； 清洗滤网，疏通吸入管； 调整吸入口管线，高于泵的入口，调整泵的上部供液系统，保证介质供应充分。 |
| 泵排液后中断 | 吸入管路漏气； 灌泵时吸入侧气体未排尽； 吸入侧突然被异物堵住，或吸入口滤器堵塞； 吸入管脱水，大量气体吸入 | 检查吸入侧连接处及填料函的密封情况； 重新灌泵； 停泵，清洗滤芯，疏通吸入管路； 检查吸入管路是否破裂，并联进口管线上的阀门是否打开（不常用的管线）。 |
| 流量不足 | 系统净扬程增加； 阻力损失增加； 口环及叶轮磨损过大； 其它地方漏液； 泵叶轮堵塞、磨损、腐蚀。 | 检查液位高度和系统压力； 检察管路及止回阀等有无故障； 更换口环及叶轮； 检查轴封等地方； 清洗、检查、调换。 |
| 扬程不够 | 叶轮装反（双吸泵）； 液体密度、黏度与设计条件不符； 操作流量太大。 | 检查叶轮； 检查有关物理性质； 调解阀门、减少流量。 |
| 运行超负荷 | 动机质量差，定转子摩擦； 叶轮与承磨环、叶轮与泵壳有摩擦； 液体密度增加； 填料压得太紧或干摩擦； 轴承损坏； 转速过高； 泵轴弯曲； 轴向力平衡装置失效； 联轴器对中不良或轴向间隙太小； 输送液体黏度过高或密度过大。 | 检查更换电动机； 检查泵内零件并加以修理； 检查密度； 放松填料、检查水封管； 检查与更换轴承； 检察原动机转速与电源； 校正泵轴； 检查平衡空、回水管是否堵塞； 检查联轴节，调整对中； 更换大功率电动机。 |
| 泵振动或噪音超标 | 地脚螺栓松动或底座焊接不合格； 泵发生流蚀（流量过大，吸入阻力增加或液体操作温度过高）； 泵发生喘振（系统净扬程压力高于泵关死压力） 叶轮损坏或有异物。 | 拧紧地脚螺栓，对底座焊接重新 检查，如果必要，底座重新焊接； 检查原因并排除制； 检查排出也为和压力是否过高； 拆开泵体检查，更换、去除异物。 |
| 轴封过热 | 填料密封压得过紧； 机械密封有故障。 | 调整密封压力； 检查、修理或更换机械密封 |

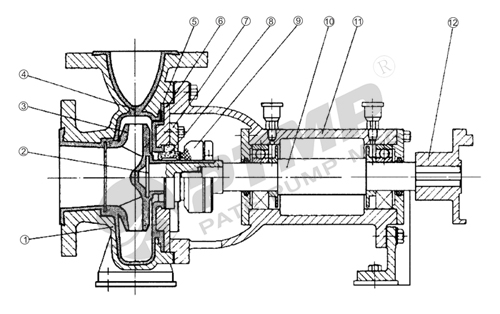

结构图：
| 序号 | 名称 | 序号 | 名称 |
| 1 | 泵体 | 7 | 机封 |
| 2 | 叶轮骨架 | 8 | 静环 |
| 3 | 叶轮 | 9 | 动环 |
| 4 | 泵体衬里 | 10 | 轴套 |
| 5 | 泵盖衬里 | 11 | 轴承体 |
| 6 | 泵盖 | 12 | 联轴器 |
安装尺寸图：
安装尺寸表：
| 泵型号 | 电机型号/功率 | L | B | S | P | A | H | h | f | 4-Φd |
| 32-25-125 | Y802-4/0.75 | 780 | 730 | 470 | 120 | 60 | 350 | 220 | 80 | 4-Φ19 |
| 32-25-125 | Y802-2/1.1 | 780 | 730 | 470 | 120 | 60 | 320 | 220 | 80 | 4-Φ19 |
| 32-25-125 | Y90S-1/2.5 | 790 | 730 | 470 | 120 | 60 | 350 | 220 | 80 | 4-Φ19 |
| 32-25-160 | Y802-4/0.75 | 790 | 730 | 470 | 120 | 60 | 350 | 220 | 80 | 4-Φ19 |
| 32-25-160 | Y90S-2/1.5 | 790 | 740 | 530 | 120 | 60 | 370 | 230 | 80 | 4-Φ19 |
| 32-25-160 | Y90L-2/2.2 | 810 | 740 | 530 | 130 | 60 | 370 | 230 | 80 | 4-Φ19 |
| 40-32-125 | Y802-4/0.75 | 780 | 730 | 470 | 120 | 60 | 350 | 220 | 80 | 4-Φ19 |
| 40-32-125 | Y90S-2/1.5 | 790 | 730 | 470 | 120 | 60 | 350 | 220 | 80 | 4-Φ19 |
| 40-32-125 | Y90L-2/2.2 | 820 | 730 | 470 | 120 | 60 | 350 | 220 | 80 | 4-Φ19 |
